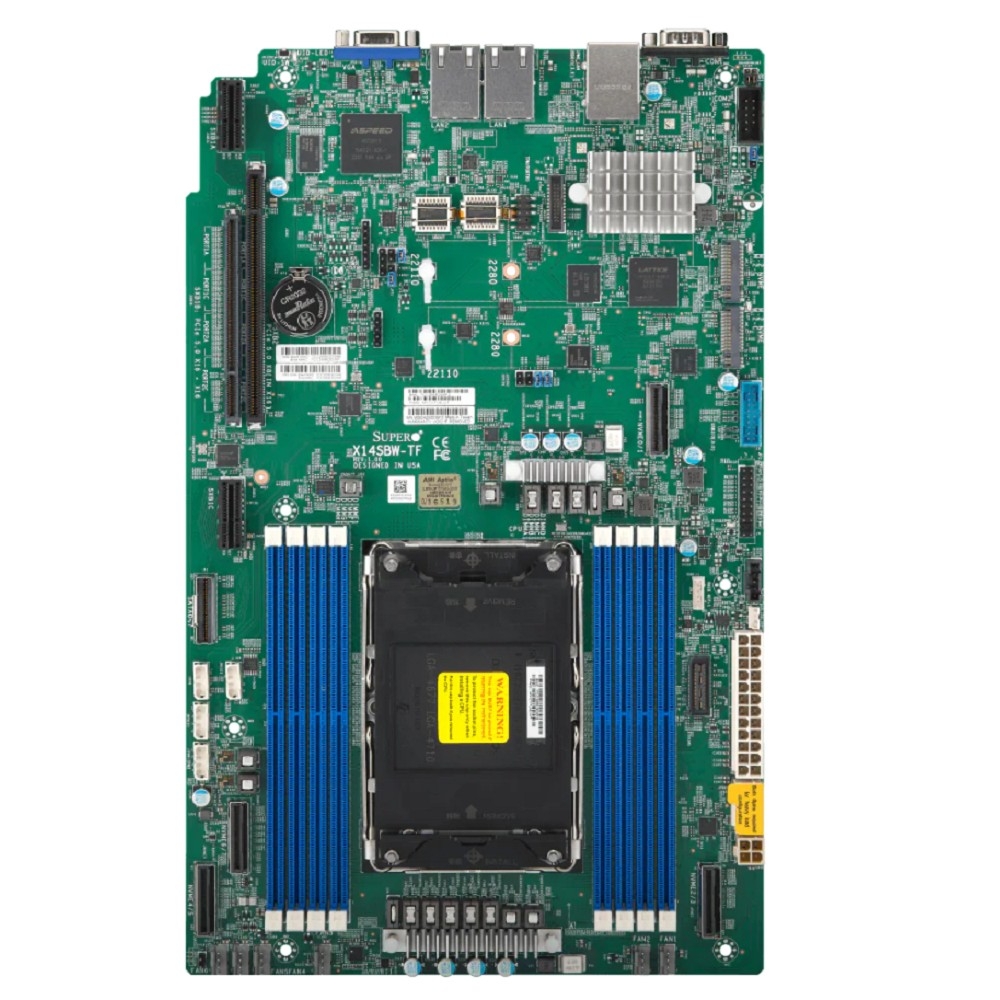

Серверная материнская плата Supermicro X14SBW-TF
Серверная плата формата WIO с одним сокетом LGA-4710, 8 слотами DDR5 и двумя портами 10GbE
Тип оборудования
Серверная материнская плата
Сокет
LGA-4710 (Socket E2), 1 разъём
Память
DDR5, 8 слотов, ECC RDIMM до 2 ТБ DDR5-6400MT/s
Сеть
2 порта 10GBase-T (Intel X550)
О товаре
Supermicro X14SBW-TF — серверная материнская плата формата WIO с одним процессорным разъёмом LGA-4710 (Socket E2). Плата поддерживает процессоры Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами с TDP до 350 Вт; для процессоров с P-ядрами требуется BIOS версии 1.1a или выше. Число ядер — до 144 E-ядер или до 86 P-ядер.
Под систему памяти отведено 8 слотов DIMM с напряжением 1,1 В. Максимальный объём ECC Registered RDIMM DDR5-6400MT/s составляет 2 ТБ, а ECC MRDIMM DDR5-8000MT/s — до 512 ГБ; MRDIMM работают только с процессорами с P-ядрами. Поддерживается двухканальный режим памяти. Доступны модули RDIMM ёмкостью 16, 24, 32, 48, 64, 96 и 128 ГБ, RDIMM 3DS на 256 ГБ и MRDIMM на 32 или 64 ГБ.
Для подключения накопителей предусмотрено 8 портов SATA 6 Гбит/с на контроллере ASMedia ASM1164, а также два слота M.2 с интерфейсом PCIe 5.0 x2 под накопители формата 2280 и 22110 с ключом M. Сеть реализована двумя портами 10GBase-T на контроллере Intel X550; отдельный порт 1GbE RJ45 выделен под IPMI. Управление построено на базе контроллера ASPEED AST2600 BMC.
Плата несёт встроенный TPM 2.0 (TPM9672, TCG 2.0, Level 2) с поддержкой Intel TXT и сертификацией Microsoft Windows. Для расширения доступны правый райзер-слот PCIe 5.0 x8, левый райзер-слот PCIe 5.0 x32 и четыре разъёма MCIO с PCIe 5.0 x8. На плате установлены 6 разъёмов для 4-контактных вентиляторов, есть мониторинг напряжений, температур (Thermal Monitor 2) и датчик вскрытия корпуса.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X14SBW-TF-B |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Область применения | Для сервера |
| Форм-фактор | Нестандартный форм-фактор (WIO) |
| Габариты | 8" × 13" (20,32 × 33,02 см) |
| Чипсет | Встроен в процессор |
| Процессор | |
| Разъём для процессора | LGA-4710 (Socket E2) |
| Количество разъёмов | 1 |
| Поддерживаемые процессоры | Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами |
| TDP процессора | До 350 Вт |
| Количество ядер | До 144 E-ядер или до 86 P-ядер |
| Требование к BIOS | BIOS 1.1a или выше для процессоров с P-ядрами |
| Интегрированный процессор | Нет |
| Память | |
| Тип памяти | DDR5 |
| Количество слотов | 8 |
| Режим работы памяти | Двухканальный |
| Максимальный объём ECC RDIMM | До 2 ТБ DDR5-6400MT/s |
| Максимальный объём ECC MRDIMM | До 512 ГБ DDR5-8000MT/s (только с процессорами с P-ядрами) |
| Максимальная частота | 6400 МГц (RDIMM); 8000MT/s (MRDIMM) |
| ECC | Да |
| Registered (RDIMM) | Да |
| Unbuffered | Нет |
| Напряжение памяти | 1,1 В |
| Ёмкости RDIMM | 16, 24, 32, 48, 64, 96, 128 ГБ; RDIMM 3DS — 256 ГБ |
| Ёмкости MRDIMM | 32, 64 ГБ |
| Слоты расширения | |
| PCIe 5.0 x8 (Right Riser) | 1 |
| PCIe 5.0 x32 (Left Riser) | 1 |
| PCIe 5.0 x8 через MCIO | 4 |
| Слоты PCI | 0 |
| Слот AGP | Нет |
| Поддержка SLI | Нет |
| Поддержка CrossFire | Нет |
| Накопители | |
| SATA III (6 Гбит/с) | 8 портов (контроллер ASMedia ASM1164) |
| Разъёмы M.2 | 2, PCIe 5.0 x2, ключ M, форматы 2280/22110 |
| SATA RAID | Нет |
| Интегрированный RAID контроллер | Нет |
| Поддерживаемые уровни RAID | Нет |
| Разъём для FDD | Нет |
| Сеть и управление | |
| Интегрированный сетевой контроллер | 10/100/1000/10000 Base-T |
| Количество сетевых контроллеров | 2 |
| Чипсет сетевого адаптера | Intel X550 |
| Скорость сетевого адаптера | 10 Гбит/с (10GbE) |
| Порты LAN | 2 × RJ45 10GbE; 1 × RJ45 1GbE (выделенный IPMI) |
| IPMI | ASPEED AST2600 BMC |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| Внешние и внутренние интерфейсы | |
| USB 3.2 Gen1 (внешние) | 2 |
| USB 3.2 Gen1 (внутренние) | 2 (через разъём) |
| Общее количество внешних USB | 2 |
| Общее количество внутренних USB | 2 |
| Видеопорты | D-Sub (VGA) — 1 |
| Интегрированное видео | Есть |
| Макс. количество подключаемых мониторов | 1 |
| COM | 1 (внутренний), 1 (внешний) |
| LPT | 0 |
| PS/2 | 0 |
| IEEE 1394 (FireWire) | 0 |
| Звуковой контроллер | Нет |
| Питание | |
| Разъём питания материнской платы | ATX 24 pin |
| Разъём питания процессора | 8 pin + 4 pin |
| Требования к блоку питания | 24+8+4 pin |
| BIOS и безопасность | |
| Тип BIOS | AMI 64MB UEFI |
| Особенности BIOS | ACPI 6.5, SMBIOS 3.7 или выше, UEFI 2.9 |
| TPM | Встроенный TPM 2.0 (TPM9672, TCG 2.0, Level 2), 1 разъём TPM |
| Intel TXT | Есть |
| Поддержка 64bit | Есть |
| Поддержка Hyper-Threading | Нет |
| Поддержка EFI | Нет |
| Поддержка профилей Intel XMP | Нет |
| Поддержка буферизованной (RDIMM) памяти | Нет |
| Охлаждение и мониторинг | |
| Разъёмы для вентиляторов | 6 × 4-pin (до 6 вентиляторов) |
| Мониторинг напряжений | +12 В, +3,3 В, +5 В, +5 В standby, VBAT, напряжения процессора и памяти |
| Температурный мониторинг | Thermal Monitor 2 (TM2) |
| Дополнительно | Датчик вскрытия корпуса, WOL, UID, управление включением после восстановления питания, ACPI-управление питанием |
| Условия эксплуатации | |
| Рабочая температура | 0 °C … 50 °C |
| Температура хранения | −30 °C … 60 °C |
| Рабочая относительная влажность | 8 % … 80 % (без конденсации) |
| Влажность при хранении | 8 % … 90 % (без конденсации) |
Что проверить перед заказом
- Сверяйте сокет LGA-4710 (Socket E2) с сокетом выбранного процессора Intel Xeon 6700/6500 серии.
- Для процессоров с P-ядрами требуется BIOS версии 1.1a или выше.
- Тип модулей памяти — ECC DDR5 RDIMM или MRDIMM; MRDIMM работают только с процессорами с P-ядрами.
- Блок питания должен иметь разъёмы 24 pin, 8 pin и 4 pin для питания платы и процессора.
Комплектация
- CPU carrier SKT-1543H-0000-FXC для процессоров Intel Xeon 6 (XCC) — 1 шт.
- CPU carrier SKT-1544H-0000-FXC для процессоров Intel Xeon 6 (HCC/LCC) — 1 шт.
- Кабель SATA CBL-SAST-1275A-100 (Slimline x8 на 4× SATA, 75/75/90 см) — 1 шт.
- Краткое руководство MNL-2675-QRG — 1 шт.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X14SBW-TF?
Плата с одним разъёмом LGA-4710 (Socket E2) поддерживает процессоры Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами с TDP до 350 Вт. Для процессоров с P-ядрами требуется BIOS версии 1.1a или выше.
Сколько памяти можно установить и какого типа?
В 8 слотов DIMM устанавливается ECC Registered DDR5 RDIMM объёмом до 2 ТБ с частотой DDR5-6400MT/s или ECC MRDIMM DDR5-8000MT/s объёмом до 512 ГБ. MRDIMM работают только с процессорами с P-ядрами. Поддерживается двухканальный режим памяти.
Какие сетевые интерфейсы и средства удалённого управления предусмотрены?
Плата оснащена двумя портами 10GBase-T на контроллере Intel X550 и отдельным портом 1GbE RJ45 для IPMI. Удалённое управление построено на контроллере ASPEED AST2600 BMC.
Как подключить накопители к этой плате?
Для накопителей предусмотрено 8 портов SATA 6 Гбит/с на контроллере ASMedia ASM1164 и два слота M.2 с PCIe 5.0 x2 под накопители формата 2280 или 22110 с ключом M. В комплект входит кабель Slimline x8 на 4× SATA.
