Материнская плата SuperMicro MBD-X13SEW-F-B
Гарантия
Поддержка производителя
Оплата по счету
Для юрлиц и ИП с НДС 22%
Доставка по России
Собственная логистика и ТК
ЭДО
УПД отправим в ЭДО

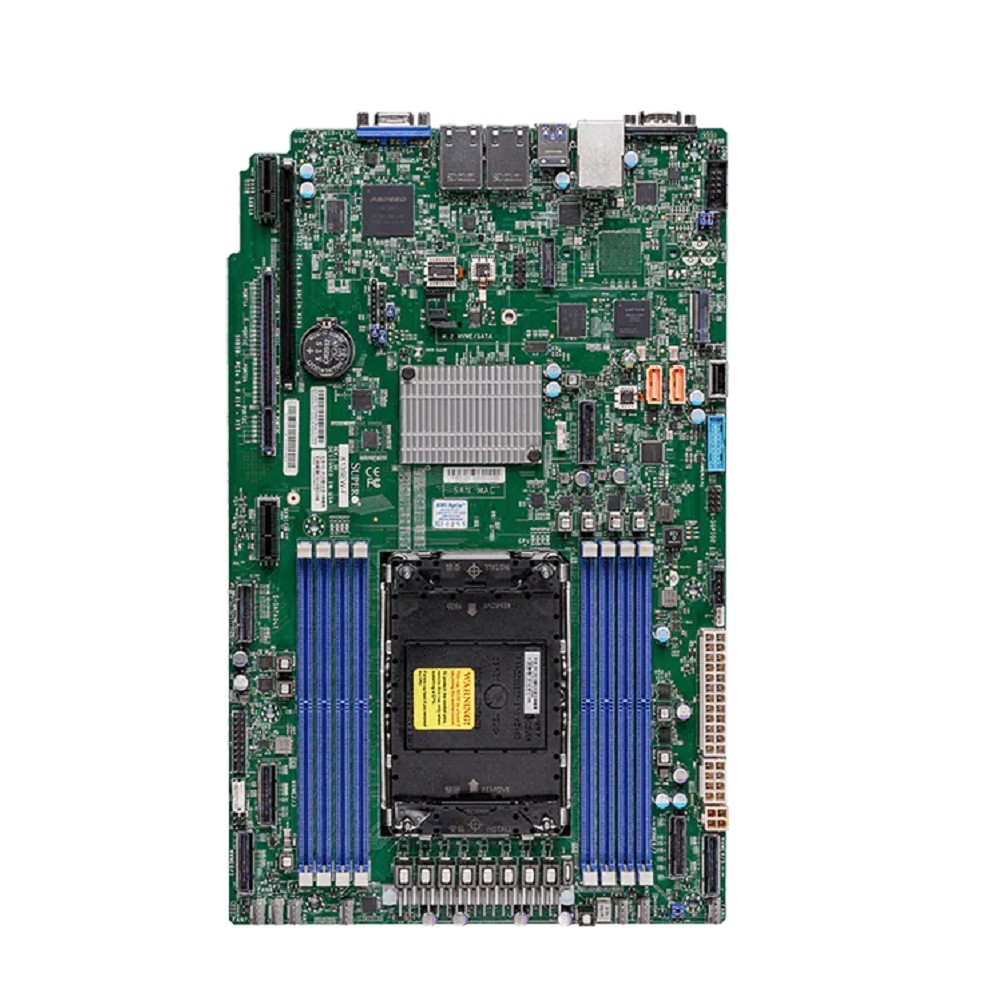

Серверная материнская плата Supermicro X13SEW-F
Серверная плата формата WIO с одним сокетом LGA-4677, чипсетом Intel C741 и 8 слотами DDR5 ECC RDIMM.
Сокет
LGA-4677 (Socket E / Socket V0), 1 разъём
Чипсет
Intel C741
Память
8 слотов DDR5 ECC RDIMM, до 2 ТБ (1DPC), до 5600 MT/s
Форм-фактор
WIO, 8" × 13" (20,32 × 33,02 см)
О товаре
Supermicro X13SEW-F — серверная материнская плата формата WIO с одним процессорным разъёмом LGA-4677 (Socket E, Socket V0) и чипсетом Intel C741. Плата рассчитана на процессоры Intel Xeon Scalable 5-го и 4-го поколений с TDP до 350 Вт и поддерживает до 64 ядер. Для работы с процессорами Intel Xeon Scalable 5-го поколения требуется BIOS версии 2.1 или выше.
Под систему памяти отведено 8 слотов DDR5 ECC RDIMM (3DS). Максимальный объём — до 2 ТБ при установке одного модуля на канал (1DPC) со скоростью до 5600 MT/s. Поддерживаются модули 5600/5200/4800/4400/4000 MT/s; модули объёмом 24, 48 и 96 ГБ на чипах 24 Гбит работают только с процессорами Intel Xeon-SP 5-го и 4-го поколений XCC. Напряжение памяти — 1,1 В. Поддержка ECC обеспечивает коррекцию ошибок памяти.
Дисковая подсистема строится на контроллере Intel C741: 10 портов SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10, а также 10 портов NVMe PCIe 5.0 x8 через 5 разъёмов MCIO. Для локального накопителя предусмотрен слот M.2 с интерфейсом PCIe 3.0 x2, ключом M-key и форм-факторами 2280/22110. Дополнительно есть 2 порта SATA DOM со встроенным питанием.
Слотов расширения два: PCIe 5.0 x8 (в x16) и PCIe 5.0 x32. Сеть реализована двумя портами 1GbE на контроллере Intel I210 и отдельным портом 1GbE для IPMI; управление построено на ASPEED AST2600 BMC. На панель выведены 1 VGA D-Sub, 2 USB 2.0, 1 USB 2.0 Type-A, 2 USB 3.2 Gen1 и 1 COM; внутри доступны ещё 2 USB 2.0 (header), 2 USB 3.2 Gen1 (header), 1 COM (header) и разъём TPM 2.0. Питание платы — ATX 24 pin, процессора — 8 pin + 4 pin (24+8+4 pin).
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X13SEW-F-B |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | Нестандартный (WIO) |
| Габариты | 8" × 13" (20,32 × 33,02 см) |
| Чипсет | Intel C741 |
| Масса | 1,0000 кг |
| Процессор и память | |
| Разъём для процессора | LGA-4677 (Socket E / Socket V0) |
| Количество разъёмов | 1 |
| Поддерживаемые процессоры | Intel Xeon Scalable 5-го и 4-го поколений |
| Максимальный TDP процессора | до 350 Вт |
| Максимальное число ядер | до 64 |
| Требование к BIOS для CPU 5-го поколения | BIOS 2.1 или выше |
| Тип памяти | DDR5 ECC RDIMM (3DS) |
| Количество слотов памяти | 8 |
| Максимальный объём памяти | до 2 ТБ (1DPC) |
| Максимальная частота памяти | 5600 MT/s |
| Поддерживаемые скорости памяти | 5600 / 5200 / 4800 / 4400 / 4000 MT/s |
| Поддерживаемые объёмы модулей | 16, 24, 32, 48, 64, 96, 128, 256 ГБ |
| Ограничение для модулей на чипах 24 Гбит | 24 / 48 / 96 ГБ — только с процессорами Intel Xeon-SP 5-го и 4-го поколений XCC |
| Напряжение памяти | 1,1 В |
| ECC | Да |
| Режим работы памяти | Двухканальный |
| Слоты расширения и накопители | |
| PCIe 5.0 x8 (в x16) | 1 |
| PCIe 5.0 x32 | 1 |
| Порты NVMe | 10 портов PCIe 5.0 x8 через 5 разъёмов MCIO |
| Слот M.2 | 1, PCIe 3.0 x2, M-key, форм-факторы 2280/22110 |
| SATA | 10 портов SATA 6 Гбит/с (контроллер Intel C741) |
| SATA DOM | 2 порта с поддержкой разъёма питания |
| RAID | 0, 1, 5, 10 (SATA) |
| Сеть и управление | |
| Сетевой контроллер | 2 × 1GbE, Intel I210 |
| Сетевые порты | 2 × RJ45 1GbE, 1 × RJ45 1GbE выделенный IPMI |
| IPMI | ASPEED AST2600 BMC |
| TPM | Разъём TPM 2.0 |
| Ввод-вывод | |
| Видеовыход | 1 × VGA D-Sub |
| USB 2.0 | 2 внешних, 2 внутренних (header), 1 Type-A |
| USB 3.2 Gen1 | 2 внешних, 2 внутренних (header) |
| COM | 1 внешний, 1 внутренний (header) |
| Интегрированное видео | Есть |
| Макс. количество подключаемых мониторов | 1 |
| Питание и охлаждение | |
| Разъём питания платы | ATX 24 pin |
| Разъём питания процессора | 8 pin + 4 pin |
| Требования к блоку питания | 24+8+4 pin |
| Разъёмы вентиляторов | 6 × 4-pin (до 6 вентиляторов), мониторинг тахометра |
| BIOS и мониторинг | |
| BIOS | UEFI 2.8 или выше, ACPI 6.4, SMBIOS 3.5 |
| Мониторинг | Напряжения +12 В, +3,3 В, +5 В, +5 В standby, VBAT, напряжений чипсета и памяти, напряжений CPU; датчик вскрытия корпуса; Thermal monitor 2 (TM2) |
| Поддержка 64bit | Есть |
| Поддержка ОС | Windows |
| Область применения | Для сервера |
Что проверить перед заказом
- Плата имеет нестандартный форм-фактор WIO с габаритами 20,32 × 33,02 см — сверяйте с посадочными местами корпуса.
- Для процессоров Intel Xeon Scalable 5-го поколения требуется BIOS версии 2.1 или выше.
- Модули DDR5 объёмом 24, 48 и 96 ГБ на чипах 24 Гбит поддерживаются только процессорами Intel Xeon-SP 5-го и 4-го поколений XCC.
- Блок питания должен соответствовать схеме разъёмов 24+8+4 pin.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X13SEW-F?
Плата рассчитана на один процессор Intel Xeon Scalable 5-го или 4-го поколения в разъёме LGA-4677 (Socket E, Socket V0) с TDP до 350 Вт и числом ядер до 64. Для процессоров 5-го поколения нужен BIOS версии 2.1 или выше.
Сколько памяти можно установить и какие модули подходят?
Доступно 8 слотов DDR5 ECC RDIMM (3DS) с максимальным объёмом до 2 ТБ при одном модуле на канал и скоростью до 5600 MT/s. Поддерживаются модули 5600/5200/4800/4400/4000 MT/s объёмом от 16 до 256 ГБ; модули 24, 48 и 96 ГБ на чипах 24 Гбит работают только с процессорами Intel Xeon-SP 5-го и 4-го поколений XCC.
Как организована дисковая подсистема?
Контроллер Intel C741 обеспечивает 10 портов SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10. Дополнительно предусмотрены 10 портов NVMe PCIe 5.0 x8 через 5 разъёмов MCIO, слот M.2 с PCIe 3.0 x2 (M-key, 2280/22110) и 2 порта SATA DOM со встроенным питанием.
Какие сетевые интерфейсы и средства управления есть на плате?
Установлены два порта 1GbE на контроллере Intel I210 и отдельный порт 1GbE с маркировкой IPMI. Удалённое управление построено на BMC ASPEED AST2600; на плате есть разъём TPM 2.0.
