Серверная материнская плата Supermicro X12SCZ-F
Форм-фактор Mini-ITX, сокет LGA1200, чипсет Intel W480E, поддержка IPMI.
Форм-фактор
Mini-ITX
Сокет
LGA1200 (Socket H5)
Чипсет
Intel W480E
Удалённое управление
IPMI (ASPEED AST2500)
О товаре

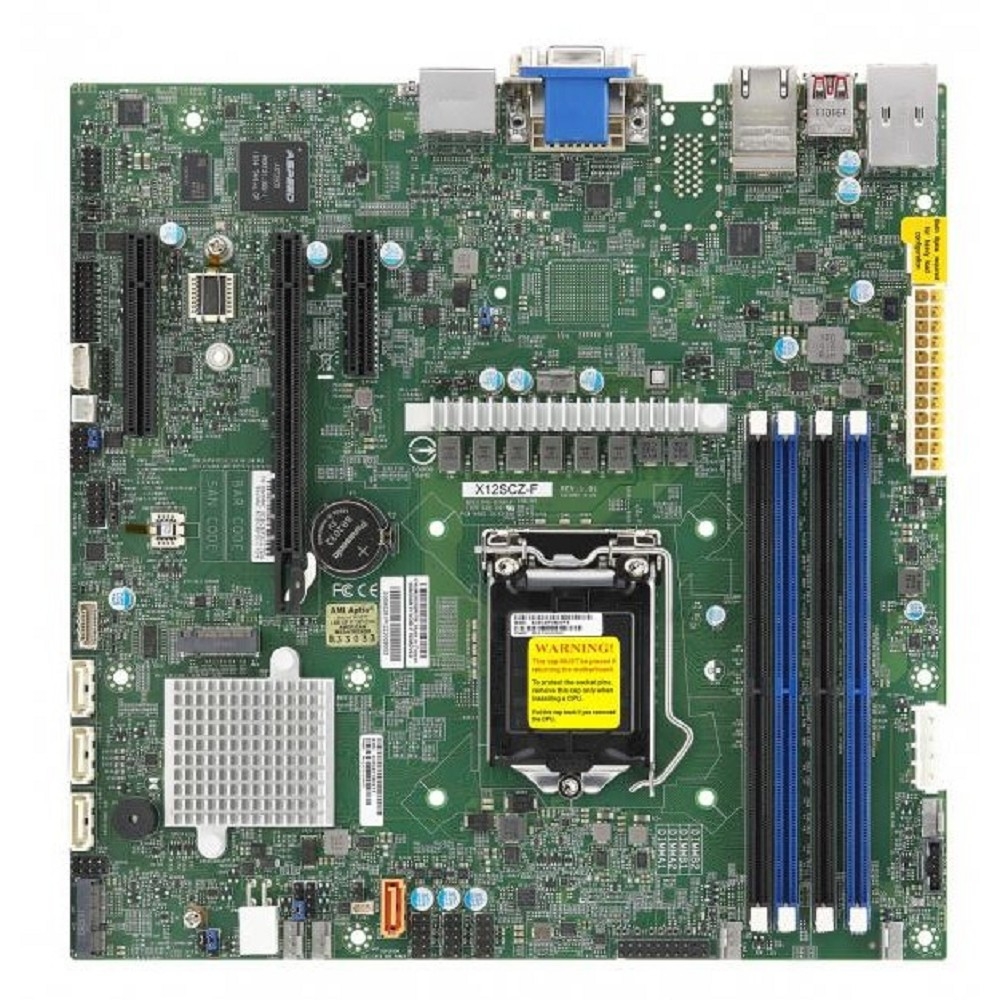

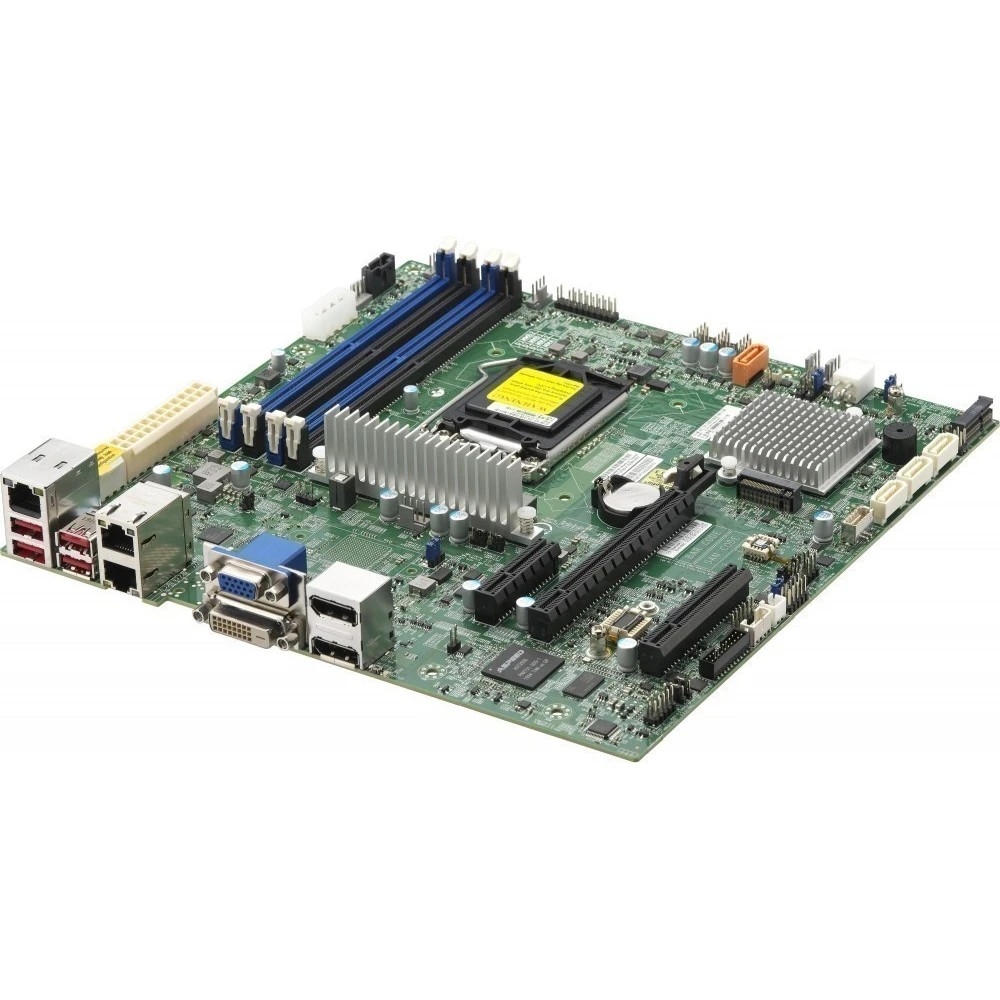

Supermicro X12SCZ-F — серверная материнская плата формата Mini-ITX на чипсете Intel W480E с сокетом LGA1200 (Socket H5). Плата рассчитана на процессоры Intel Xeon W-1200, а также Intel Core i9/i7/i5/i3 11-го и 10-го поколений. Поддерживается TDP процессора до 125 Вт — при этом производитель отмечает, что корпус и система охлаждения должны выдерживать такую тепловую нагрузку.
Оперативная память — DDR4 с частотой 2933/2666/2400/2133 MT/s, до 128 ГБ Unbuffered ECC или non-ECC UDIMM в четырёх слотах DIMM. Модули ECC позволяют обнаруживать и исправлять ошибки памяти. Плата не поддерживает процессоры Intel 10-го и 11-го поколений с кэшем 2 МБ — они не загрузятся с последней версией BIOS.
Для хранения предусмотрены четыре порта SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5, 10, а также слот M.2 M-Key с интерфейсом SATA/PCIe 3.0 x4 для накопителей формата 2280/22110. Второй слот M.2 E-Key (CNVi/PCIe 3.0 x1, формат 2230) предназначен для модулей расширения. Слоты расширения: один PCIe 3.0 x16, один PCIe 3.0 x4 и один PCIe 3.0 x4 в слоте x8.
Сетевые возможности — два порта RJ45 Gigabit Ethernet на контроллерах Intel PHY I219LM и Intel Ethernet Controller I210-AT. Удалённое администрирование и мониторинг обеспечивает IPMI v1.5/2.0 с поддержкой KVM на базе ASPEED AST2500. Вывод изображения возможен через порты DVI-D, VGA D-Sub и два DP++ — для встроенного видео требуется процессор с интегрированной графикой.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | X12SCZ-F |
| Код производителя | MBD-X12SCZ-F-O |
| Форм-фактор | Mini-ITX |
| Размеры | 9.6" × 9.6" (24.38 × 24.38 см) |
| Процессор | |
| Сокет | LGA1200 (Socket H5), один сокет |
| Поддерживаемые процессоры | Intel Xeon W-1200; Intel Core i9/i7/i5/i3 11-го и 10-го поколений |
| Максимальный TDP процессора | до 125 Вт |
| Число ядер | до 10 |
| Ограничение | Не поддерживаются процессоры Intel 10-го/11-го поколений с кэшем 2 МБ — не загружаются с последней версией BIOS |
| Память | |
| Тип памяти | DDR4 Unbuffered ECC/non-ECC UDIMM |
| Слоты DIMM | 4 |
| Максимальный объём | до 128 ГБ |
| Поддерживаемые частоты | 2933/2666/2400/2133 MT/s |
| Объём модулей DIMM | 4, 8, 16, 32 ГБ |
| Напряжение памяти | 1.2 В |
| Коррекция ошибок | Поддержка ECC |
| Чипсет и встроенные устройства | |
| Чипсет | Intel W480E |
| IPMI | ASPEED AST2500 |
| Аудио | ALC 888S HD Audio |
| Графика | Intel HD Graphics; ASPEED AST2500 BMC |
| Сетевые контроллеры | Intel PHY I219LM; Intel Ethernet Controller I210-AT |
| Хранение и слоты расширения | |
| SATA | 4 порта SATA3 (6 Гбит/с) на контроллере Intel W480E; RAID 0, 1, 5, 10 |
| M.2 M-Key | 1 слот, SATA/PCIe 3.0 x4, форматы 2280/22110 |
| M.2 E-Key | 1 слот, CNVi/PCIe 3.0 x1, формат 2230 |
| PCIe | 1 × PCIe 3.0 x16; 1 × PCIe 3.0 x4; 1 × PCIe 3.0 x4 (в слоте x8) |
| Ввод-вывод | |
| LAN | 2 порта RJ45 Gigabit Ethernet |
| USB 2.0 | 6 портов (6 через разъёмы на плате) |
| USB 3.2 Gen2 | 6 портов (4 задних Type-A; 2 через разъёмы на плате) |

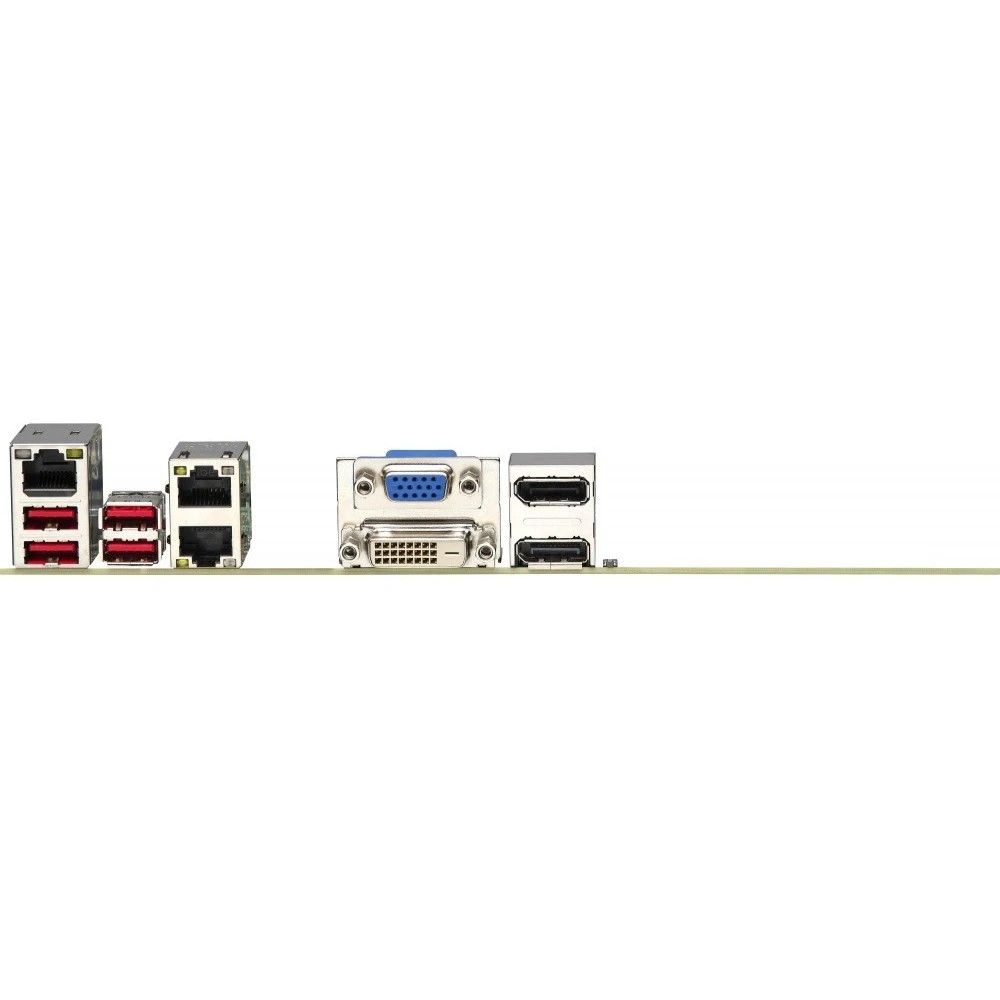

| Видеовыходы | 1 × DVI-D; 1 × VGA D-Sub; 2 × DP++ (Dual-Mode DisplayPort) |
| Последовательный порт | 1 × COM (через разъём на плате) |
| DOM | 1 разъём питания SATA DOM (Disk on Module) |
| BIOS и управление | |
| BIOS | ACPI 6.1, SMBIOS 3.1, PCI FW 3.0, UEFI 2.6 |
| Программное управление | IPMI (Intelligent Platform Management Interface) v1.5/2.0 с поддержкой KVM |
| Питание | ACPI Power Management, разъём ATX, вход +12 В DC, 8-контактный разъём 12 В DC; источник 12 В DC или ATX |
| Безопасность | |
| TPM | TPM 2.0 (встроенный) |
| Мониторинг и охлаждение | |
| Разъёмы вентиляторов | 5 × 4-контактных (до 5 вентиляторов) |
| Мониторинг вентиляторов | 5 вентиляторов с контролем тахометра; термоконтроль для 5 разъёмов |
| Контроль напряжений | VBAT, температура PCH, память, CPU, разъём датчика вскрытия корпуса, статус 5 вентиляторов, 1.2 В (VDIMM), 1.05 В (PCH), +5 В standby, +5 В, +3.3 В, +12 В |
| Прочее | UID, RoHS, разъём M.2 NGFF, две зоны охлаждения, разъём датчика вскрытия корпуса |
| Условия эксплуатации | |
| Рабочая температура | 0°C … 60°C |
| Температура хранения | −40°C … 85°C |
| Рабочая относительная влажность | 10% … 85% (без конденсации) |
| Влажность при хранении | 5% … 95% (без конденсации) |
Что проверить перед заказом
- Процессор должен соответствовать сокету LGA1200 (Socket H5) и входить в список поддерживаемых: Intel Xeon W-1200 или Intel Core i9/i7/i5/i3 11-го/10-го поколений.
- Процессоры Intel 10-го/11-го поколений с кэшем 2 МБ не поддерживаются и не загружаются с последней версией BIOS.
- Модули памяти — DDR4 Unbuffered UDIMM (ECC или non-ECC), объёмом 4, 8, 16 или 32 ГБ; напряжение 1.2 В.
- TDP процессора — до 125 Вт; корпус и система охлаждения должны выдерживать такую тепловую нагрузку.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X12SCZ-F?
Плата поддерживает процессоры Intel Xeon W-1200, а также Intel Core i9/i7/i5/i3 11-го и 10-го поколений в сокете LGA1200 (Socket H5) с TDP до 125 Вт. Процессоры Intel 10-го/11-го поколений с кэшем 2 МБ не поддерживаются и не загружаются с последней версией BIOS.
Какую память можно установить и сколько слотов доступно?
Предусмотрены четыре слота DIMM под память DDR4 Unbuffered ECC/non-ECC UDIMM общим объёмом до 128 ГБ. Поддерживаются частоты 2933/2666/2400/2133 MT/s и модули объёмом 4, 8, 16 или 32 ГБ; напряжение питания памяти — 1.2 В.
Как реализовано удалённое управление сервером?
Удалённое администрирование и мониторинг обеспечивает IPMI v1.5/2.0 с поддержкой KVM на базе контроллера ASPEED AST2500. Сеть представлена двумя портами RJ45 Gigabit Ethernet на контроллерах Intel PHY I219LM и Intel Ethernet Controller I210-AT.
Какие возможности для накопителей и плат расширения есть у платы?
Для накопителей доступны четыре порта SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5, 10 и слот M.2 M-Key с интерфейсом SATA/PCIe 3.0 x4 для накопителей формата 2280/22110. Слоты расширения — один PCIe 3.0 x16, один PCIe 3.0 x4 и один PCIe 3.0 x4 в слоте x8; дополнительно есть слот M.2 E-Key (CNVi/PCIe 3.0 x1, формат 2230).
