Материнская плата Supermicro X13SAE
Рабочая станция, Socket LGA 1700, Intel W680, 4 слота DDR5, 2× PCIe 5.0 x16
Сокет
LGA 1700 (Socket V0)
Чипсет
Intel W680
Память
4 слота DDR5 UDIMM, до 192 ГБ
Сеть
2× RJ45: 1 Гбит/с и 2.5 Гбит/с
О товаре

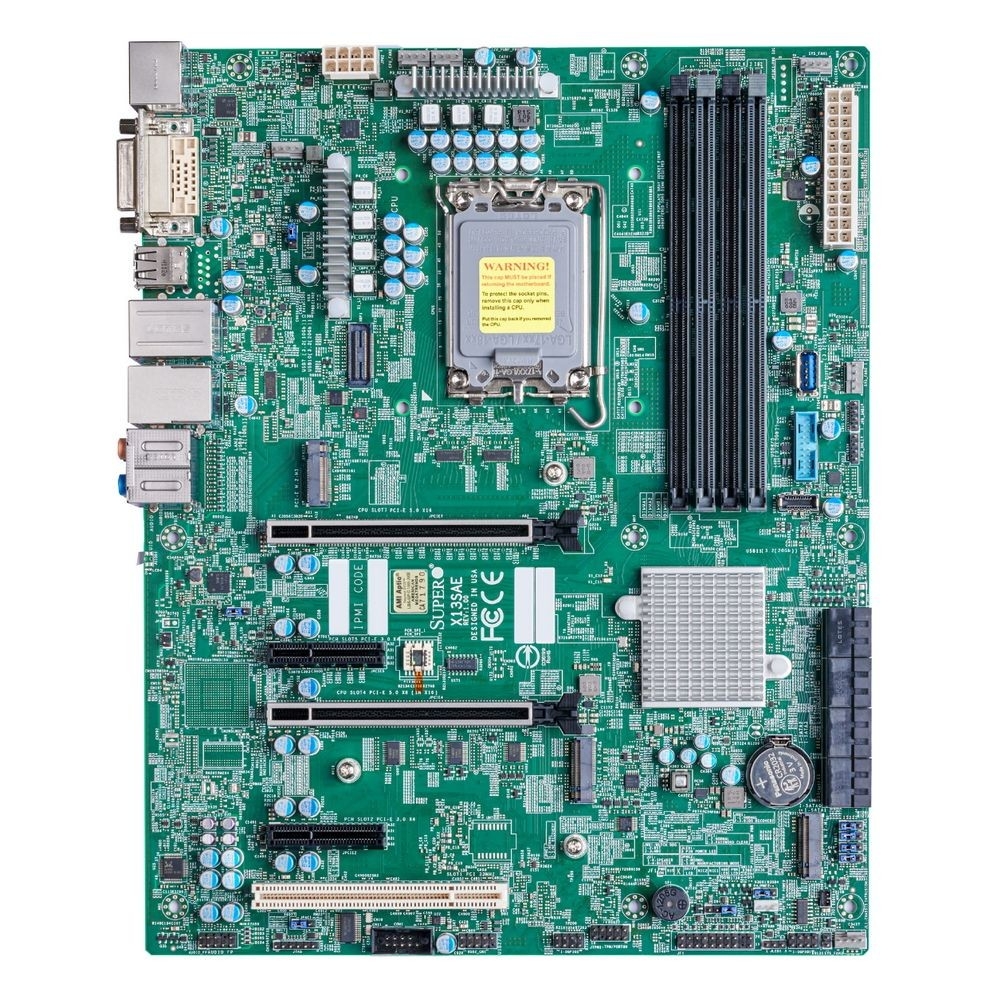

Supermicro X13SAE (MBD-X13SAE-B) — материнская плата для рабочих станций в форм-факторе ATX на чипсете Intel W680 с одним процессорным разъёмом LGA 1700 (Socket V0). Плата поддерживает процессоры Intel Core i3/i5/i7/i9 14-го, 13-го и 12-го поколений с TDP до 150 Вт и до 24 ядер / 32 потоков.
Память — четыре слота DDR5 UDIMM с напряжением 1.1 В. Максимальный объём при 2 DIMM на канал — до 192 ГБ со скоростью 4400 MT/s; поддерживаются модули объёмом 8, 16, 24, 32 и 48 ГБ. Установка ECC-памяти определяется поддержкой со стороны выбранного процессора.
Для расширения предусмотрены два слота PCIe 5.0 x16 (режимы 16/NA или 8/8) и два слота PCIe 3.0 x4. Накопители подключаются к восьми портам SATA 6 Гбит/с с поддержкой RAID 0, 1, 5, 10 и к трём слотам M.2 PCIe 4.0 x4 (M-key, формат 2280) с поддержкой RAID 0, 1, 5. Сетевые возможности обеспечивают два контроллера: Intel Ethernet i225V (2.5 Гбит/с) и Intel PHY I219LM (1 Гбит/с) с поддержкой AMT/vPro.

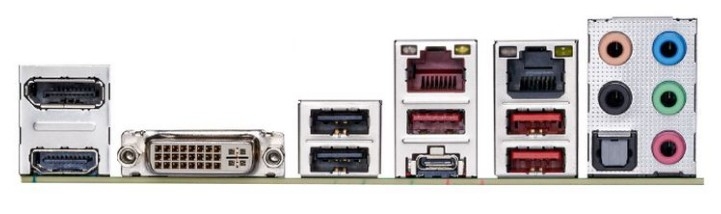

Вывод изображения возможен через порты DisplayPort 1.4a, HDMI 2.0b (до 4K@60 Гц) и DVI-D. На плате есть звуковой кодек ALC 888S HD Audio, разъём TPM 2.0, пять 4-контактных разъёмов для вентиляторов и последовательный порт COM (в виде колодки).
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | X13SAE |
| Part number | MBD-X13SAE |
| Тип оборудования | Материнская плата |
| Форм-фактор | ATX |
| Размеры | 30.48 × 24.38 см (12" × 9.6") |
| Чипсет | Intel W680 |
| Процессор | |
| Сокет | LGA 1700 (Socket V0) |
| Количество разъёмов | 1 |
| Поддерживаемые процессоры | Intel Core i3/i5/i7/i9 14-го/13-го/12-го поколений |
| Максимальный TDP | до 150 Вт |
| Ядра / потоки | до 24C / 32T |
| Память | |
| Тип памяти | DDR5 UDIMM |
| Количество слотов | 4 |
| Максимальный объём (2DPC) | до 192 ГБ, 4400 MT/s, non-ECC |
| Объёмы модулей UDIMM | 8, 16, 24, 32, 48 ГБ |
| Напряжение памяти | 1.1 В |
| Слоты расширения | |
| PCIe 5.0 x16 | 2 слота (16/NA или 8/8) |
| PCIe 3.0 x4 | 2 слота |
| M.2 | 3 слота PCIe 4.0 x4, M-key, формат 2280 |
| Накопители и RAID | |
| SATA | 8 портов SATA 6 Гбит/с (через Intel W680) |
| RAID SATA | 0, 1, 5, 10 |
| RAID M.2 | 0, 1, 5 |
| Сеть | |
| Сетевые контроллеры | Intel Ethernet i225V; Intel PHY I219LM (AMT/vPro) |
| Порты LAN | 1× RJ45 2.5 Гбит/с, 1× RJ45 1 Гбит/с |
| Видео и звук | |
| Видеопорты | DisplayPort 1.4a, HDMI 2.0b (до 4K@60 Гц), DVI-D |
| Звуковой контроллер | ALC 888S HD Audio |
| USB и последовательные порты | |
| USB 3.2 Gen2x2 Type-C (задняя панель) | 1 |
| USB 3.2 Gen2x2 (колодка) | 1 |
| USB 3.2 Gen2x1 Type-A (задняя панель) | 3 |
| USB 3.2 Gen1x1 Type-A | 1 |
| USB 3.2 Gen1x1 (колодка) | 2 |
| USB 2.0 (задняя панель) | 2 |
| USB 2.0 (колодка) | 2 |
| COM | 1 (колодка) |
| Питание и охлаждение | |
| Разъёмы питания | 24-pin, 8-pin 12 В |
| Разъёмы вентиляторов | 5× 4-pin (до 5 вентиляторов) |
| BIOS и безопасность | |
| BIOS | AMI 32MB SPI Flash |
| Функции BIOS | ACPI 6.0, SMBIOS 3.0 или новее |
| TPM | Разъём TPM 2.0 |
Что проверить перед заказом
- Сверяйте сокет LGA 1700 (Socket V0) с сокетом выбранного процессора Intel Core; поддерживаются модели 14-го, 13-го и 12-го поколений с TDP до 150 Вт.
- Поддержку ECC-памяти уточняйте в спецификации выбранного процессора Intel Core — она определяется процессором, а не платой.
- При использовании двух слотов PCIe 5.0 x16 учитывайте режим распределения линий (16/NA или 8/8) по руководству платы.
- Блок питания должен иметь разъёмы 24-pin и 8-pin 12 В.
Комплектация
- Bulk-поставка: I/O-заглушка MCP-260-00151-0N (1 шт.), кабели SATA CBL-0044L (2 шт.).
- Retail-поставка: I/O-заглушка MCP-260-00151-0N (1 шт.), краткое руководство (1 шт.), кабели SATA CBL-0044L (4 шт.).
- Модуль TPM AOM-TPM-9670V — опция, в комплект не входит.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X13SAE?
Плата рассчитана на один процессор Intel Core i3/i5/i7/i9 14-го, 13-го или 12-го поколений в разъёме LGA 1700 (Socket V0) с TDP до 150 Вт и до 24 ядер / 32 потоков.
Сколько памяти можно установить и поддерживается ли ECC?
На плате четыре слота DDR5 UDIMM; при двух модулях на канал максимальный объём составляет до 192 ГБ на скорости 4400 MT/s. Поддерживаются модули 8, 16, 24, 32 и 48 ГБ. Работа ECC-памяти зависит от поддержки со стороны установленного процессора.
Сколько накопителей можно подключить?
Для накопителей предусмотрены восемь портов SATA 6 Гбит/с с RAID 0, 1, 5, 10 и три слота M.2 PCIe 4.0 x4 (M-key, формат 2280) с RAID 0, 1, 5.
Какие сетевые и видеовыходы есть на плате?
Сеть представлена двумя портами RJ45: 2.5 Гбит/с на контроллере Intel Ethernet i225V и 1 Гбит/с на Intel PHY I219LM с поддержкой AMT/vPro. Для вывода изображения служат DisplayPort 1.4a, HDMI 2.0b (до 4K@60 Гц) и DVI-D.
