Материнская плата Supermicro X12SCZ-F
Серверная материнская плата micro-ATX, сокет LGA 1200, чипсет Intel W480E, 4 слота DDR4
Форм-фактор
micro-ATX
Сокет
LGA 1200 (Socket H5)
Чипсет
Intel W480E
Память
DDR4, 4 слота, до 128 ГБ
О товаре

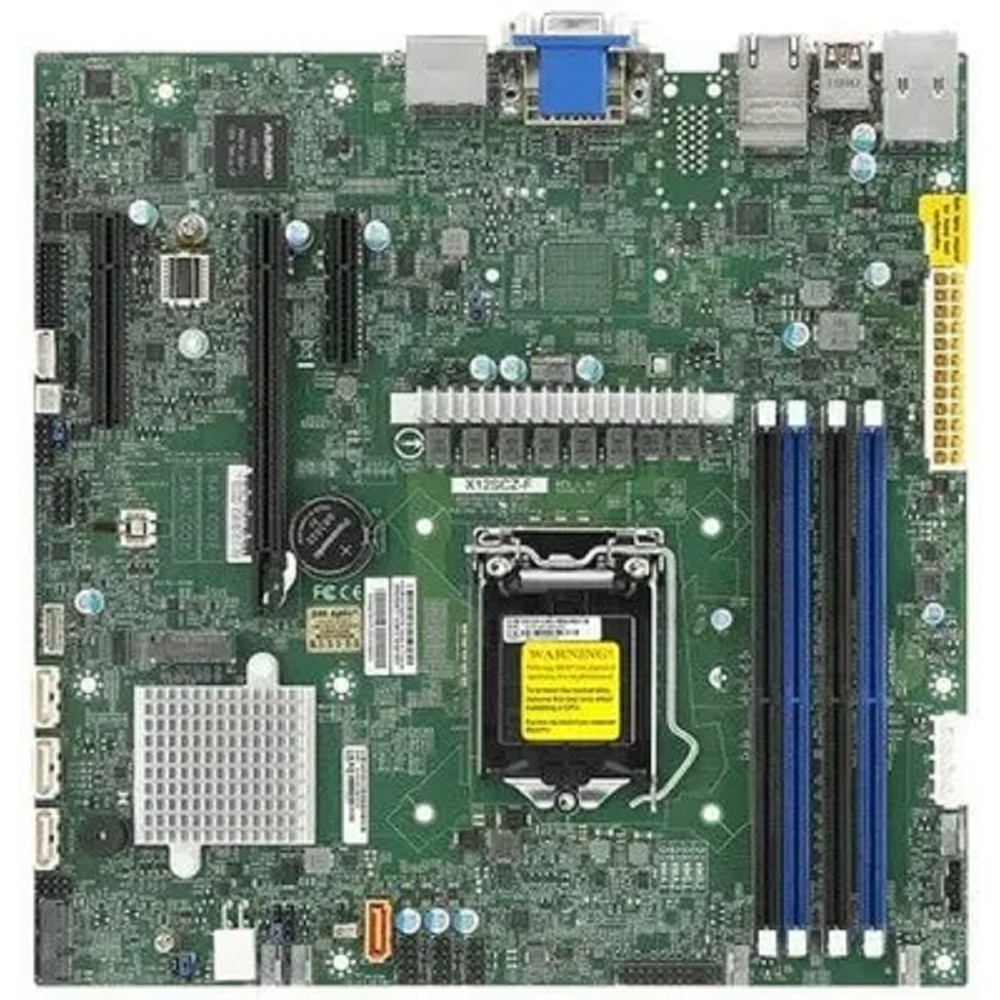

Supermicro X12SCZ-F — серверная материнская плата в формате micro-ATX на чипсете Intel W480E с одним процессорным разъёмом LGA 1200 (Socket H5). Плата поддерживает процессоры Intel Xeon W-1200, а также Intel Core i9, i7, i5 и i3 11-го и 10-го поколений с максимальным TDP до 125 Вт. Производитель отдельно оговаривает, что максимальный TDP поддерживается платой, а система должна обеспечивать соответствующее тепловое рассеивание; кроме того, плата не поддерживает процессоры Intel 10-го и 11-го поколений с кэшем 2M — они не загрузятся с последней версией BIOS.
Оперативная память — DDR4 с частотой 2933, 2666, 2400 и 2133 MT/s, устанавливается в 4 слота DIMM и работает в двухканальном режиме. Поддерживается до 128 ГБ памяти Unbuffered ECC/non-ECC UDIMM, допустимые объёмы модулей — 4, 8, 16 и 32 ГБ, напряжение памяти 1,2 В. Для установки плат расширения предусмотрены один слот PCIe 3.0 x16, один PCIe 3.0 x4 и один PCIe 3.0 x4 в слоте x8. Дисковая подсистема строится на контроллере Intel W480E: 4 порта SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5 и 10. Для накопителей также есть слот M.2 M-Key (SATA/PCIe 3.0 x4, типоразмеры 2280/22110) и слот M.2 E-Key (CNVi/PCIe 3.0 x1, типоразмер 2230).

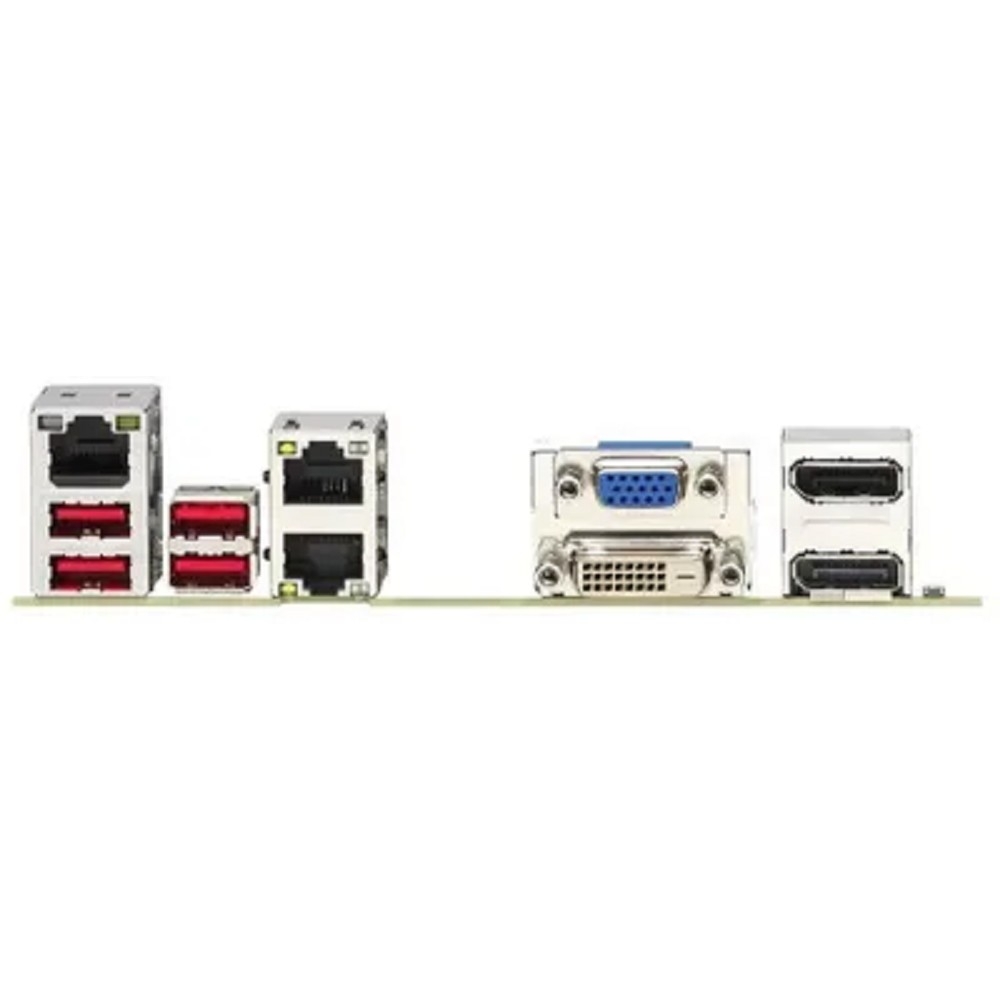

Сетевые возможности обеспечивают два контроллера: Intel PHY I219LM и Intel Ethernet Controller I210-AT, на плате расположены два порта RJ45 Gigabit Ethernet. Вывод изображения возможен через порты DVI-D, VGA D-Sub и два DP++ (Dual-Mode DisplayPort); для встроенного видео требуется процессор с интегрированной графикой. Среди интерфейсов — 6 портов USB 2.0 (все через разъёмы на плате) и 6 портов USB 3.2 Gen2 (4 задних типа A и 2 через разъёмы). Управление построено на ASPEED AST2500 с поддержкой IPMI v1.5/2.0 и KVM; на плате установлен модуль TPM 2.0, есть разъём питания SATA DOM и один COM-порт (в виде разъёма на плате).
Питание подводится через разъём ATX 24 pin и 8-pin 12 В; предусмотрена работа от 12 В DC или источника ATX. Для охлаждения есть 5 четырёхконтактных разъёмов вентиляторов с контролем оборотов, выделены две зоны охлаждения. Габариты платы — 9,6 × 9,6 дюйма (24,38 × 24,38 см). Диапазон рабочих температур — от 0 °C до 60 °C, относительная влажность при работе — 10–85% без конденсации.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X12SCZ-F |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | micro-ATX |
| Габариты | 9,6 × 9,6 дюйма (24,38 × 24,38 см) |
| Масса | 0,4 кг |
| Процессор и чипсет | |
| Чипсет | Intel W480E |
| Производитель чипсета | Intel |
| Разъём для процессора | LGA 1200 (Socket H5) |
| Количество разъёмов | 1 |
| Типы поддерживаемых процессоров | Intel Xeon W-1200; Intel Core i9, i7, i5, i3 11-го и 10-го поколений |
| Максимальный TDP процессора | до 125 Вт |
| Количество ядер | до 10 |
| Ограничение по процессорам | Не поддерживаются процессоры Intel 10-го и 11-го поколений с кэшем 2M — не загружаются с последней версией BIOS |
| Оперативная память | |
| Тип памяти | DDR4 |
| Количество слотов | 4 |
| Максимальный объём | 128 ГБ |
| Поддерживаемые частоты | 2933, 2666, 2400, 2133 MT/s |
| Объёмы модулей | 4, 8, 16, 32 ГБ |
| Тип модулей | Unbuffered ECC/non-ECC UDIMM |
| Напряжение памяти | 1,2 В |
| Режим работы памяти | Двухканальный |
| Слоты расширения и накопители | |
| PCIe 3.0 x16 | 1 |
| PCIe 3.0 x4 | 1 |
| PCIe 3.0 x4 (в слоте x8) | 1 |
| M.2 M-Key | SATA/PCIe 3.0 x4, типоразмеры 2280/22110 |
| M.2 E-Key | CNVi/PCIe 3.0 x1, типоразмер 2230 |
| SATA3 (6 Гбит/с) | 4 порта |
| RAID | 0, 1, 5, 10 |
| Разъём питания SATA DOM | 1 |
| Сеть и управление | |
| Сетевые контроллеры | Intel PHY I219LM; Intel Ethernet Controller I210-AT |
| Сетевые порты | 2 × RJ45 Gigabit Ethernet |
| IPMI | ASPEED AST2500, IPMI v1.5/2.0 с поддержкой KVM |
| TPM | TPM 2.0 (на плате) |
| Видеовыходы и интерфейсы ввода-вывода | |
| Видеовыходы | DVI-D; VGA D-Sub; 2 × DP++ (Dual-Mode DisplayPort) |
| USB 2.0 | 6 портов (все через разъёмы на плате) |
| USB 3.2 Gen2 | 6 портов (4 задних типа A, 2 через разъёмы) |
| COM | 1 (разъём на плате) |
| Питание и охлаждение | |
| Разъём питания платы | ATX 24 pin |
| Разъём питания процессора | 8 pin |
| Источник питания | 12 В DC или ATX |
| Разъёмы вентиляторов | 5 × 4-pin (до 5 вентиляторов) с контролем оборотов |
| Зоны охлаждения | Две |
| Условия эксплуатации | |
| Рабочая температура | 0 °C … 60 °C |
| Температура хранения | −40 °C … 85 °C |
| Рабочая влажность | 10–85% без конденсации |
| Влажность хранения | 5–95% без конденсации |
| Поддержка ОС | Windows |
Что проверить перед заказом
- Процессор должен быть в исполнении LGA 1200 (Socket H5) и относиться к поддерживаемым: Intel Xeon W-1200 или Intel Core i9/i7/i5/i3 11-го и 10-го поколений.
- Не подходят процессоры Intel 10-го и 11-го поколений с кэшем 2M — они не загружаются с последней версией BIOS.
- Модули памяти — DDR4 UDIMM Unbuffered ECC/non-ECC объёмом 4, 8, 16 или 32 ГБ; сверяйте тип модулей и напряжение 1,2 В.
- Корпус должен вмещать плату формата micro-ATX; для питания предусмотрены ATX 24 pin и 8-pin 12 В.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X12SCZ-F?
Плата рассчитана на один процессор в исполнении LGA 1200 (Socket H5): Intel Xeon W-1200, а также Intel Core i9, i7, i5 и i3 11-го и 10-го поколений с TDP до 125 Вт. Процессоры этих поколений с кэшем 2M не поддерживаются и не загружаются с последней версией BIOS.
Какую память можно установить на эту плату?
Используется DDR4 Unbuffered ECC/non-ECC UDIMM в четырёх слотах, суммарно до 128 ГБ. Поддерживаются модули объёмом 4, 8, 16 и 32 ГБ и частоты 2933, 2666, 2400 и 2133 MT/s; память работает в двухканальном режиме при напряжении 1,2 В.
Что предусмотрено для подключения накопителей?
На плате есть 4 порта SATA3 (6 Гбит/с) с поддержкой RAID 0, 1, 5 и 10, слот M.2 M-Key для накопителей SATA/PCIe 3.0 x4 типоразмеров 2280/22110 и слот M.2 E-Key (CNVi/PCIe 3.0 x1) под модуль 2230. Также предусмотрен разъём питания SATA DOM.
Есть ли на плате удалённое управление и сетевые порты?
Да, установлен контроллер ASPEED AST2500 с поддержкой IPMI v1.5/2.0 и KVM, а также модуль TPM 2.0. Сеть обеспечивают два гигабитных порта RJ45 на контроллерах Intel PHY I219LM и Intel Ethernet Controller I210-AT.
