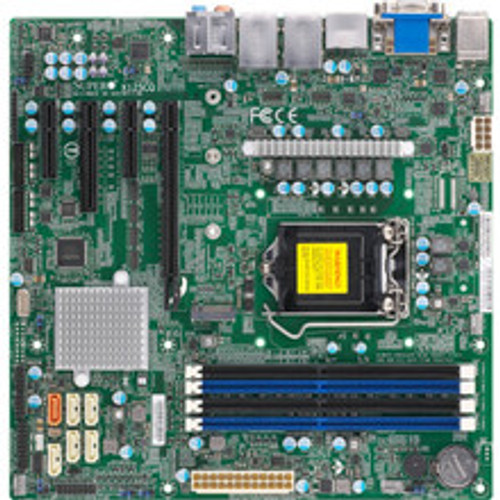

Материнская плата Supermicro MBD-X12SCQ-B
Серверная плата формата micro-ATX на чипсете Intel Q470E с сокетом LGA-1200, четырьмя слотами DDR4 и двумя портами Gigabit Ethernet.
Форм-фактор
micro-ATX, 24,38 × 24,38 см
Сокет и чипсет
LGA-1200 (Socket H5), Intel Q470E
Память
4 слота DDR4, до 128 ГБ non-ECC UDIMM
Сеть
2 порта Gigabit Ethernet (Intel I219LM, Intel I210-AT)
О товаре
Supermicro MBD-X12SCQ-B — серверная материнская плата формата micro-ATX на чипсете Intel Q470E с одним процессорным разъёмом LGA-1200 (Socket H5). Плата рассчитана на процессоры Intel Core i9, Core i7, Core i5, Core i3, Pentium и Celeron 11-го и 10-го поколений с поддержкой TDP до 125 Вт и до 10 ядер.
Под систему памяти отведено четыре слота DIMM с поддержкой DDR4-2933/2666/2400/2133 MT/s напряжением 1,2 В. Устанавливается небуферизованная память без коррекции ошибок (non-ECC UDIMM) модулями 4, 8, 16 или 32 ГБ, суммарный объём достигает 128 ГБ.
Для накопителей предусмотрены шесть портов SATA-III (6 Гбит/с) с поддержкой RAID 0, 1, 5 и 10, а также слот M.2 с интерфейсом PCIe 3.0 x4 и RAID 0 и 1 под модули формата 2242/2280 с ключом M-Key. Сетевые возможности обеспечивают два порта Gigabit Ethernet на контроллерах Intel I219LM и Intel I210-AT. Вывод изображения возможен через VGA, DVI-D, DisplayPort и HDMI.
Плата несёт встроенный аудиокодек ALC888S HD Audio, модуль TPM 2.0 и четыре 4-контактных разъёма для вентиляторов с мониторингом тахометра. Питание подводится через разъёмы 24+8 pin.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X12SCQ-B |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | micro-ATX |
| Размеры | 24,38 × 24,38 см |
| Чипсет | Intel Q470E |
| Процессор и память | |
| Разъём для процессора | LGA-1200 (Socket H5) |
| Количество процессорных разъёмов | 1 |
| Поддержка процессоров | Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений |
| Поддержка TDP процессора | до 125 Вт |
| Количество ядер | до 10 |
| Тип памяти | DDR4, non-ECC UDIMM |
| Поддерживаемые частоты памяти | 2933 / 2666 / 2400 / 2133 MT/s |
| Напряжение памяти | 1,2 В |
| Количество слотов памяти | 4 |
| Максимальный объём памяти | до 128 ГБ |
| Объём модулей памяти | 4, 8, 16, 32 ГБ |
| Слоты расширения | |
| PCIe 3.0 x16 | 1 (в слоте x16) |
| PCIe 3.0 x8 | 1 |
| PCIe 3.0 x4 | 2 |
| M.2 | 1 слот, PCIe 3.0 x4, RAID 0 и 1 |
| Форм-фактор M.2 | 2242 / 2280 |
| Ключ M.2 | M-Key |
| Внутреннее подключение | |
| Порты SATA-III (6 Гбит/с) | 6 |
| RAID | 0, 1, 5, 10 |
| Внутренние разъёмы USB 3.1 Gen2 | 2 |
| Внутренние разъёмы USB 2.0 | 4 |
| Последовательные порты (COM) | 4 (внутренние разъёмы) |
| Разъёмы вентиляторов | 4 × 4-pin, с мониторингом тахометра |
| Разъёмы питания | 24+8 pin |
| Внешнее подключение | |
| Внешние USB 3.1 Gen2 Type-A | 2 |
| Внешние USB 3.1 Gen2 Type-C | 2 |
| Внешние USB 2.0 | 2 |
| Видеопорты | VGA, DVI-D, DisplayPort, HDMI |
| Сетевые порты | 2 × RJ45 Gigabit Ethernet |
| Встроенные контроллеры и мультимедиа | |
| Сетевые контроллеры | Intel PHY I219LM, Intel Ethernet Controller I210-AT |
| Интегрированное видео | Есть, Intel HD Graphics |
| Звуковой контроллер | ALC888S HD Audio (5.1) |
| TPM | TPM 2.0, встроенный |
| Программная платформа и прочее | |
| Поддержка 64-bit | Есть |
| Поддерживаемые ОС | Windows |
| BIOS | UEFI 2.7, ACPI 6.1, SMBIOS 3.0 или новее, PCI FW 3.0 |
| Масса | 0,2 кг |
| Условия эксплуатации | |
| Рабочая температура | 0 °C … 60 °C |
| Температура хранения | −40 °C … 85 °C |
| Рабочая относительная влажность | 10 % … 85 % без конденсации |
| Влажность при хранении | 5 % … 95 % без конденсации |
Что проверить перед заказом
- Сверяйте сокет LGA-1200 (Socket H5) с сокетом выбранного процессора Intel Core 11-го или 10-го поколения, Pentium или Celeron.
- Учитывайте ограничение: плата не поддерживает процессоры Intel 10-го и 11-го поколений с кэшем 2M — они не загружаются с последней версией BIOS.
- Подбирайте память типа DDR4 non-ECC UDIMM; модули с ECC плата не поддерживает.
- Убедитесь, что блок питания имеет разъёмы 24-pin (основной) и 8-pin (CPU).
- Для накопителя M.2 выбирайте модуль формата 2242 или 2280 с ключом M-Key.
Вопросы и ответы
Какие процессоры поддерживает Supermicro MBD-X12SCQ-B?
Плата рассчитана на процессоры Intel Core i9, Core i7, Core i5, Core i3, Pentium и Celeron 11-го и 10-го поколений в исполнении LGA-1200 (Socket H5) с TDP до 125 Вт и числом ядер до 10. Процессоры с кэшем 2M не поддерживаются и не загружаются с последней версией BIOS.
Какую память можно установить и каков максимальный объём?
В четырёх слотах размещается небуферизованная память DDR4 без коррекции ошибок (non-ECC UDIMM) с частотой 2933, 2666, 2400 или 2133 MT/s и напряжением 1,2 В. Модули берутся объёмом 4, 8, 16 или 32 ГБ, суммарный объём достигает 128 ГБ.
Какие интерфейсы для накопителей и плат расширения предусмотрены?
Для накопителей доступны шесть портов SATA-III (6 Гбит/с) с RAID 0, 1, 5 и 10 и один слот M.2 с PCIe 3.0 x4 и RAID 0 и 1 под модули 2242/2280 с ключом M-Key. Слоты расширения — один PCIe 3.0 x16, один PCIe 3.0 x8 и два PCIe 3.0 x4.
Какие сетевые и видеовыходы есть на плате?
Сеть представлена двумя портами RJ45 Gigabit Ethernet на контроллерах Intel I219LM и Intel I210-AT. Для вывода изображения предусмотрены порты VGA, DVI-D, DisplayPort и HDMI.
