Серверная материнская плата Supermicro X13SCH-F
Форм-фактор micro-ATX, сокет LGA 1700 (Socket V0), чипсет Intel C266, 4 слота DDR5 с поддержкой ECC.
Форм-фактор
micro-ATX
Сокет
LGA 1700 (Socket V0), 1 разъём
Память
DDR5, 4 слота, до 128 ГБ, ECC Unbuffered
Сеть
2 × 1 GbE Intel I210 + выделенный IPMI LAN
О товаре

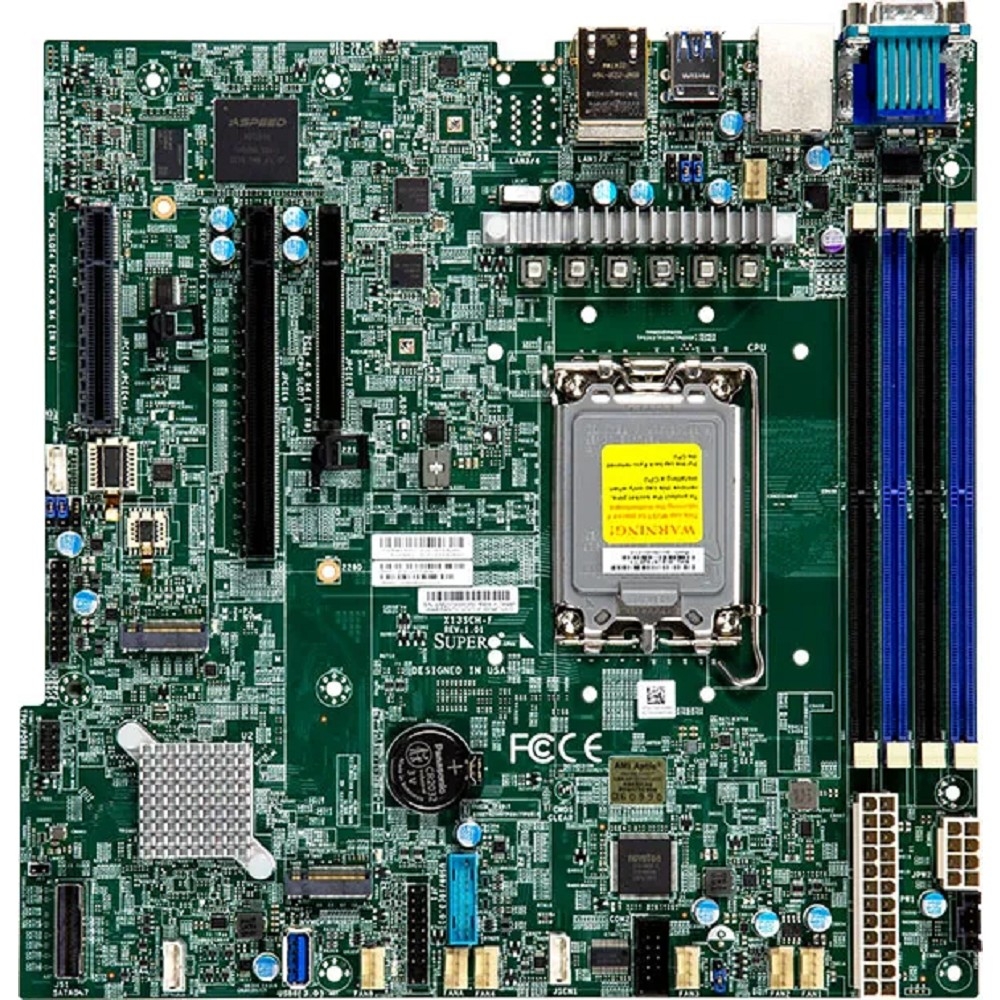

Supermicro X13SCH-F — серверная материнская плата формата micro-ATX на чипсете Intel C266 с одним процессорным разъёмом LGA 1700 (Socket V0). Поддерживаются процессоры Intel Xeon серии 6300, Intel Xeon E-2400 и Pentium с TDP до 95 Вт и числом ядер до 12. Плата рассчитана на построение серверных систем.
Подсистема памяти включает 4 слота DDR5 с поддержкой ECC Unbuffered (UDIMM) и двухканального режима; максимальный объём — до 128 ГБ при установке двух модулей на канал (2DPC). Модули UDIMM доступны в вариантах 8, 16 и 32 ГБ, напряжение памяти — 1,1 В. Для хранения и RAID предусмотрены 8 портов SATA 6 Гбит/с через Intel C266 с поддержкой RAID 0, 1, 5 и 10, а также два слота M.2 PCIe 4.0 x4 (M-Key) под накопители формата 2280/22110.

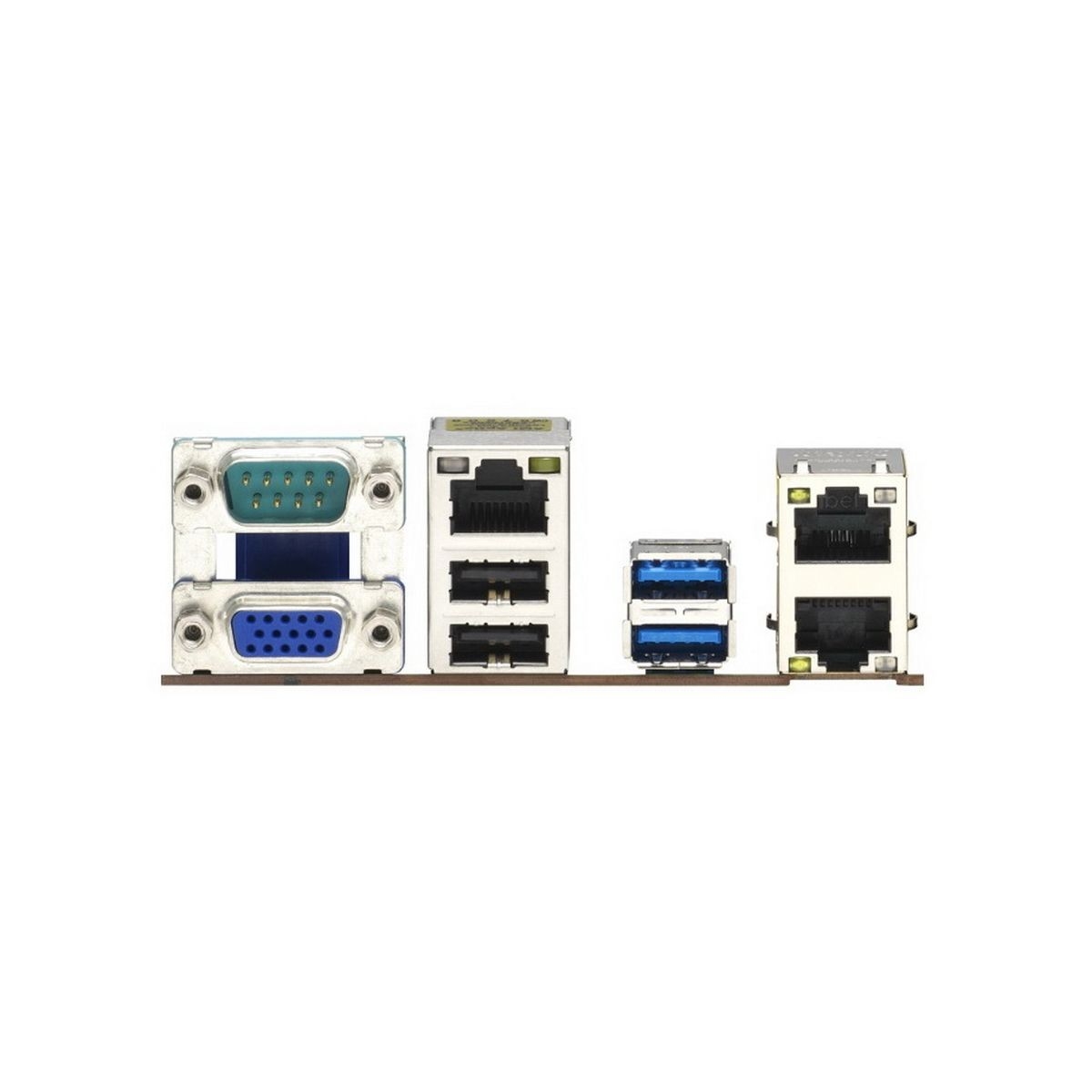

Плата оснащена двумя гигабитными сетевыми контроллерами Intel I210 с разъёмами RJ45 и отдельным выделенным RJ45-портом IPMI LAN на базе ASPEED AST2600 BMC. Для подключения видеовыхода служит порт VGA D-Sub. Среди интерфейсов — USB 3.2 Gen1 и USB 2.0 в различных исполнениях, два порта COM (один на задней панели, один внутренний разъём), разъём TPM 2.0 и 7 четырёхконтактных разъёмов для вентиляторов с мониторингом оборотов.
Плата имеет размеры 24,38 × 24,38 см (9,6" × 9,6"), питание подаётся через разъёмы ATX 24 pin и 8 pin. BIOS — AMI 32MB UEFI с поддержкой ACPI 6.4, PCI FW 3.3, SMBIOS 3.5 и UEFI 2.8. Рабочая температура — от −5 °C до 55 °C, относительная влажность при работе — от 8% до 80%.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X13SCH-F-B |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК, для сервера |
| Форм-фактор | micro-ATX |
| Размеры | 24,38 × 24,38 см (9,6" × 9,6") |
| Чипсет | Intel C266 |
| Процессор | |
| Разъём для процессора | LGA 1700 (Socket V0) |
| Количество разъёмов | 1 |
| Типы поддерживаемых процессоров | Intel Xeon серии 6300, Intel Xeon E-2400, Pentium |
| Поддержка процессоров по TDP | до 95 Вт |
| Число ядер | до 12 |
| Память | |
| Тип памяти | DDR5 |
| Количество слотов | 4 |
| Максимальный объём памяти | 128 ГБ |
| Режим работы памяти | Двухканальный |
| ECC | Да |
| Registered | Нет |
| Unbuffered | Да |
| Размеры модулей UDIMM | 8 ГБ, 16 ГБ, 32 ГБ |
| Напряжение памяти | 1,1 В |
| Слоты расширения | |
| PCIe 5.0 x16 | 1 |
| PCIe 4.0 x4 (в слоте x8) | 2 |
| PCI | 0 |
| PCI-Express x1 | 0 |
| PCI-Express x8 | 2 |
| PCI-Express x16 | 1 |
| Накопители и RAID | |
| SATA III (6 Гбит/с) | 8 каналов через Intel C266 (SlimSAS) |
| Разъёмы M.2 | 2, PCIe 4.0 x4, M-Key, формат 2280/22110 |
| Интегрированный RAID контроллер | SATA |
| Поддерживаемые уровни RAID | RAID 0, 1, 5, 10 |
| Сеть и управление | |
| Интегрированный сетевой контроллер | 10/100/1000 Base-T |
| Количество сетевых контроллеров | 2 |
| Чипсет сетевого адаптера | Intel I210 |
| Скорость сетевого адаптера | 1000 Мбит/с (GE) |
| Сетевые порты | 2 × RJ45 1 GbE LAN, 1 × RJ45 1 GbE выделенный IPMI LAN |
| IPMI | ASPEED AST2600 BMC |
| USB | |
| USB 3.2 Gen1 | 5 портов: 2 на задней панели, 1 Type-A, 2 через внутренний разъём |
| USB 2.0 | 6 портов: 2 на задней панели, 4 через внутренний разъём |
| Видео и порты ввода-вывода | |
| Видеопорты | D-Sub (VGA) |
| Интегрированное видео | Есть (ASPEED AST2600 BMC) |
| COM | 1 на задней панели, 1 внутренний разъём |
| TPM | 1 разъём TPM 2.0 |
| Звуковой контроллер | Нет |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| Питание и охлаждение | |
| Разъём питания материнской платы | ATX 24 pin |
| Разъём питания процессора | 8 pin |
| Разъёмы питания для вентиляторов | 7 (4-pin, с мониторингом оборотов) |
| BIOS и программное обеспечение | |
| BIOS | AMI 32MB UEFI |
| Функции BIOS | ACPI 6.4, PCI FW 3.3, SMBIOS 3.5, UEFI 2.8 |
| ПО в комплекте | Да |
| Условия эксплуатации | |
| Рабочая температура | от −5 °C до 55 °C |
| Температура хранения | от −30 °C до 60 °C |
| Относительная влажность при работе | 8%–80% |
| Относительная влажность при хранении | 8%–90% |
Что проверить перед заказом
- Сверяйте сокет LGA 1700 (Socket V0) с сокетом выбранного процессора.
- Для процессора Intel Xeon 6377P требуется версия BIOS 2.4 или выше.
- Учитывайте ограничение по TDP процессора — до 95 Вт.
- Память должна быть DDR5 ECC Unbuffered (UDIMM); модули Registered не поддерживаются.
- Для накопителей M.2 предусмотрены слоты с ключом M-Key и форматом 2280/22110.
Комплектация
- I/O-заглушка с EMI-прокладкой (MCP-260-00164-0N) — 1 шт.
- Кабель SATA Slimline x8 — 4x SATA (CBL-SAST-1275A-100) — 1 шт.
- Краткое руководство пользователя (MNL-2554-QRG) — 1 шт. (в розничной упаковке).
Вопросы и ответы
Какие процессоры поддерживает Supermicro X13SCH-F?
Плата поддерживает процессоры Intel Xeon серии 6300, Intel Xeon E-2400 и Pentium в разъёме LGA 1700 (Socket V0) с TDP до 95 Вт и числом ядер до 12. Для процессора Intel Xeon 6377P требуется BIOS версии 2.4 или выше.
Какую память можно установить на плату?
Используется DDR5 ECC Unbuffered (UDIMM) в 4 слотах с поддержкой двухканального режима. Максимальный объём — до 128 ГБ, модули UDIMM доступны на 8, 16 и 32 ГБ, напряжение памяти — 1,1 В. Модули Registered не поддерживаются.
Какие интерфейсы хранения и слоты расширения есть на плате?
Для накопителей предусмотрены 8 портов SATA 6 Гбит/с через Intel C266 с поддержкой RAID 0, 1, 5, 10 и два слота M.2 PCIe 4.0 x4 (M-Key) под накопители 2280/22110. Слоты расширения: один PCIe 5.0 x16 и два PCIe 4.0 x4 в слотах x8.
Какие сетевые возможности у платы?
Установлены два гигабитных контроллера Intel I210 с разъёмами RJ45 и отдельный выделенный RJ45-порт IPMI LAN на базе ASPEED AST2600 BMC. Wi-Fi и Bluetooth отсутствуют.
