Supermicro MBD-X13SCL-F-B

MBD-X13SCL-F-B Supermicro MBD-X13SCL-F-B
58310 Р
Начислим: 583 балла
MBD-X13SCL-F-B
В наличии
+ −
Гарантия Поддержка производителя
Оплата по счету Для юрлиц и ИП с НДС 22%
Доставка по России Собственная логистика и ТК
ЭДО УПД отправим в ЭДО

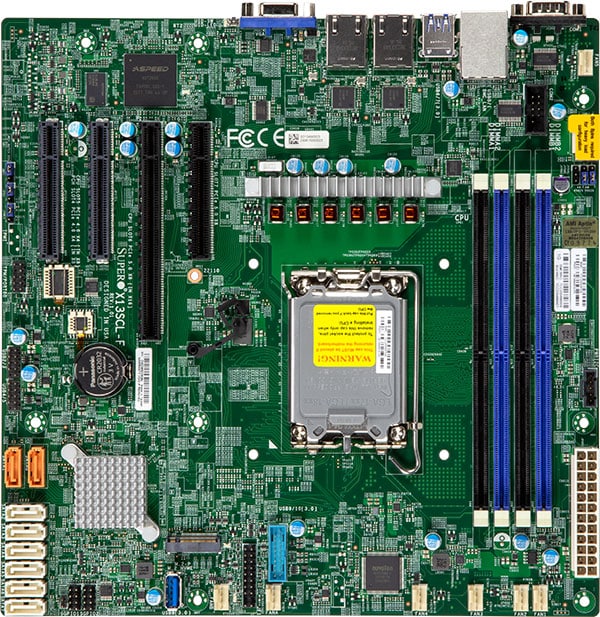

Серверная материнская плата Supermicro MBD-X13SCL-F

Форм-фактор micro-ATX, сокет LGA 1700 (Socket V0), чипсет Intel C262, 4 слота DDR5 ECC UDIMM.

Артикул: MBD-X13SCL-F-B Производитель: Supermicro

Форм-фактор micro-ATX, 24.38 × 24.38 см
Сокет LGA 1700 (Socket V0), 1 разъём
Память 4 слота DDR5, до 128 ГБ ECC UDIMM, 4400 MT/s
Накопители 8 SATA 6 Гбит/с, 1 × M.2 PCIe 4.0 x4 (M-Key, 2280/22110)

О товаре

Supermicro MBD-X13SCL-F — серверная материнская плата формата micro-ATX с одним процессорным разъёмом LGA 1700 (Socket V0) и чипсетом Intel C262. Плата рассчитана на процессоры Intel Xeon 6300-серии, Intel Xeon E-2400 и Pentium с TDP до 95 Вт и поддерживает до 12 ядер. Для работы с Intel Xeon 6377P требуется BIOS версии 2.4 или выше.

Память устанавливается в четыре слота DIMM: до 128 ГБ DDR5-4400 ECC UDIMM при двух модулях на канал. Допустимы модули объёмом 8, 16 и 32 ГБ, напряжение памяти — 1.1 В. Поддержка ECC обеспечивает коррекцию ошибок памяти.

Для накопителей предусмотрены 8 портов SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10 через чипсет Intel C262, а также слот M.2 PCIe 4.0 x4 с ключом M для модулей формата 2280 и 22110. Слоты расширения представлены одним PCIe 5.0 x8, одним PCIe 5.0 x8 в форм-факторе x16 и двумя PCIe 4.0 x4 в слотах x8.

Сеть реализована двумя контроллерами Intel i210 Gigabit Ethernet, отдельно выведен выделенный порт IPMI LAN 1 GbE на базе ASPEED AST2600 BMC. На задней панели доступны видеовыход VGA D-Sub и последовательный порт COM; ещё один COM выведен через колодку. Также предусмотрена колодка TPM 2.0.

Для охлаждения предусмотрено 7 четырёхконтактных разъёмов вентиляторов с контролем тахометра. Плата работает при температуре от −5 °C до 55 °C и относительной влажности 8–80 %; при хранении допускается от −30 °C до 60 °C и влажность 8–90 %.

Технические характеристики

Основные характеристики
ПроизводительSupermicro
МодельMBD-X13SCL-F
Тип оборудованияМатеринская плата
НазначениеСерверный ПК
Форм-факторmicro-ATX
Габариты24.38 × 24.38 см
ЧипсетIntel C262
Страна производстваТайвань (Китай)
Процессор
Разъём для процессораLGA 1700 (Socket V0)
Количество разъёмов1
Поддерживаемые процессорыIntel Xeon 6300-серии, Intel Xeon E-2400, Pentium
Поддержка ядер процессоровДо 12 ядер
Максимальный TDPДо 95 Вт
ПримечаниеДля поддержки Intel Xeon 6377P требуется BIOS 2.4 или выше
Частота системной шиныЗависит от CPU
Память
Тип памятиDDR5
Количество слотов4
Максимальный объёмДо 128 ГБ (2DPC)
Максимальная частота4400 MT/s
Объёмы модулей UDIMM8 ГБ, 16 ГБ, 32 ГБ
Напряжение памяти1.1 В
ECCДа
RegisteredНет
UnbufferedДа
Слоты расширения
PCIe 5.0 x81
PCIe 5.0 x8 (в слоте x16)1
PCIe 4.0 x4 (в слоте x8)2
PCI0
AGPНет
Накопители
SATA 6 Гбит/с8 портов (через Intel C262)
Поддерживаемые уровни RAID0, 1, 5, 10
Разъёмы M.21 × PCIe 4.0 x4, M-Key, форматы 2280/22110
IDE0 каналов
mSATA0
SATA Express0
SCSI0 каналов
Разъём FDDНет
USB
USB 2.0, внешние2
USB 2.0, внутренние4
USB 3.2 Gen1, внешние2
USB 3.2 Gen1, внутренние2
USB 3.2 Gen1 Type-A (колодка)1
Общее количество внешних USB4
Общее количество внутренних USB7
Видео и порты ввода-вывода
Интегрированное видеоЕсть
ВидеопортыVGA D-Sub (Aspeed AST2600 BMC)
DVI / HDMI / DisplayPortНет / Нет / Нет
COM1 на задней панели, 1 через колодку
LPT0
PS/20
IEEE 1394 (FireWire)0
eSATA0
Макс. количество подключаемых мониторов1
Сеть и управление
Интегрированный сетевой контроллерIntel i210, 10/100/1000 Base-T
Количество сетевых контроллеров2
Выделенный IPMI LAN1 × RJ45 1 GbE (ASPEED AST2600 BMC)
Wi-FiНет
BluetoothНет
Интегрированный RAID контроллерНет
BIOS и безопасность
BIOSAMI 32MB UEFI
Поддержка в BIOSACPI 6.4, PCI FW 3.3, SMBIOS 3.5, UEFI 2.8
TPMКолодка TPM 2.0
Охлаждение и питание
Разъёмы вентиляторов7 × 4-pin, с контролем тахометра
Требования к блоку питания24+8 Pin
Условия эксплуатации
Рабочая температураОт −5 °C до 55 °C
Температура храненияОт −30 °C до 60 °C
Рабочая относительная влажность8–80 %
Относительная влажность при хранении8–90 %

Что проверить перед заказом

  • Сверьте сокет LGA 1700 (Socket V0) с сокетом выбранного процессора и убедитесь, что его TDP не превышает 95 Вт.
  • Для памяти используйте модули DDR5 ECC UDIMM объёмом 8, 16 или 32 ГБ; суммарно до 128 ГБ при двух модулях на канал.
  • Для поддержки Intel Xeon 6377P требуется BIOS версии 2.4 или выше.
  • Проверьте, что блок питания имеет разъёмы 24+8 Pin.

Комплектация и опции

  • В стандартной (bulk) поставке: I/O-заглушка MCP-260-00042-0N — 1 шт., кабели SATA CBL-0044L (57.5 см) — 2 шт.
  • В розничной (retail) поставке: I/O-заглушка MCP-260-00042-0N — 1 шт., краткое руководство MNL-2561-QRG — 1 шт., кабели SATA CBL-0044L (57.5 см) — 6 шт.
  • Опционально доступны радиаторы CPU: активные SNK-P0086AP4 (для корпуса 4U) и SNK-P0092AP4 (для корпуса 2U), пассивный SNK-P0086P (для корпуса 1U).
  • Опционально доступны модули TPM 2.0 AOM-TPM-9670V и AOM-TPM-9672V; в комплект поставки они не входят.

Вопросы и ответы

Какие процессоры поддерживает Supermicro MBD-X13SCL-F?

Плата рассчитана на процессоры Intel Xeon 6300-серии, Intel Xeon E-2400 и Pentium в разъёме LGA 1700 (Socket V0) с TDP до 95 Вт. Поддерживается до 12 ядер. Для Intel Xeon 6377P требуется BIOS 2.4 или выше.

Какой объём и тип памяти можно установить?

В четырёх слотах DIMM размещаются модули DDR5 ECC UDIMM объёмом 8, 16 или 32 ГБ. Максимальный объём — до 128 ГБ при двух модулях на канал, максимальная частота — 4400 MT/s, напряжение памяти — 1.1 В.

Какие возможности для накопителей и слотов расширения?

Для накопителей предусмотрены 8 портов SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10 и один слот M.2 PCIe 4.0 x4 с ключом M для модулей 2280/22110. Слоты расширения: PCIe 5.0 x8, PCIe 5.0 x8 в форм-факторе x16 и два PCIe 4.0 x4 в слотах x8.

Как реализованы сетевые интерфейсы и удалённое управление?

Установлены два сетевых контроллера Intel i210 Gigabit Ethernet. Отдельно выведен выделенный порт IPMI LAN 1 GbE на базе ASPEED AST2600 BMC.
