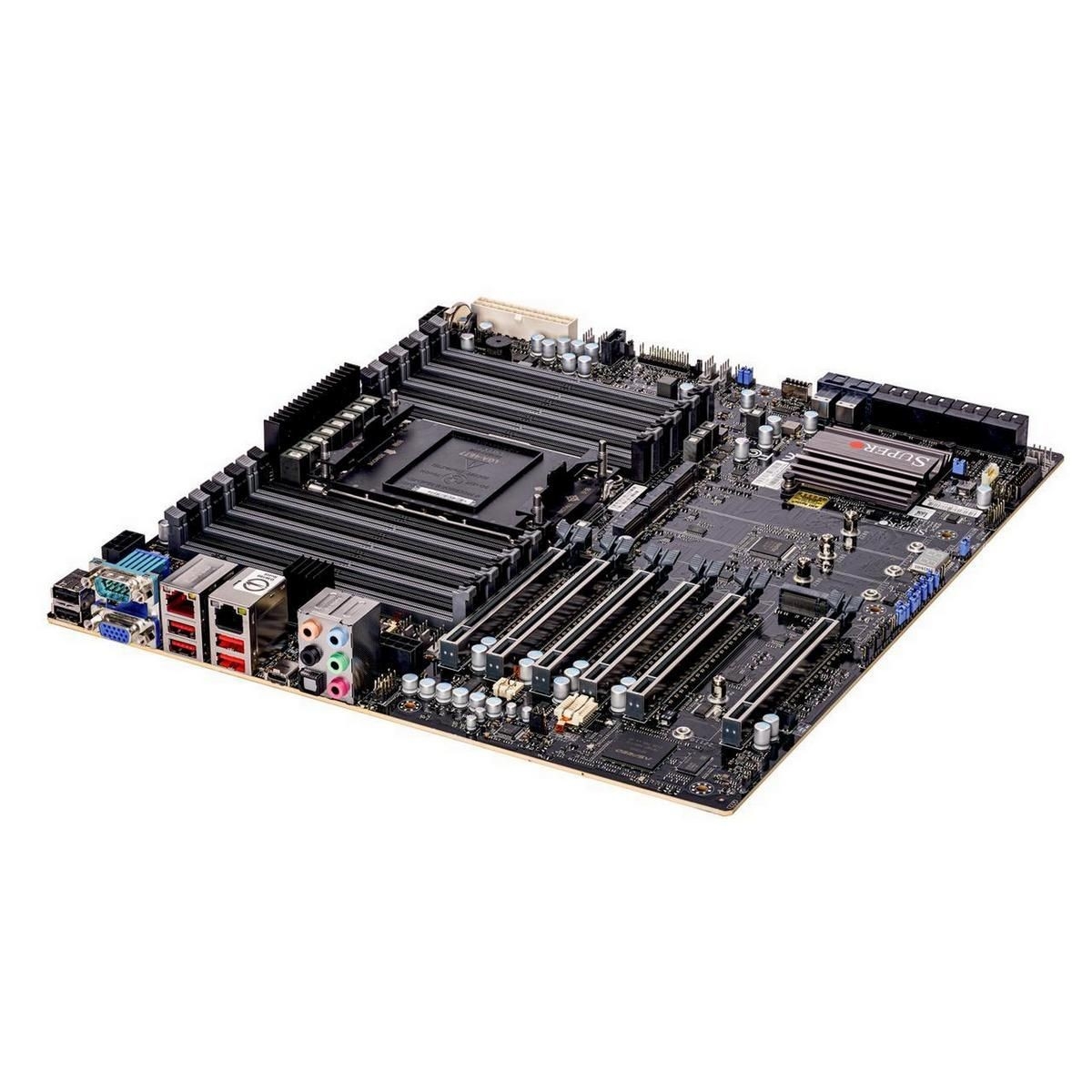

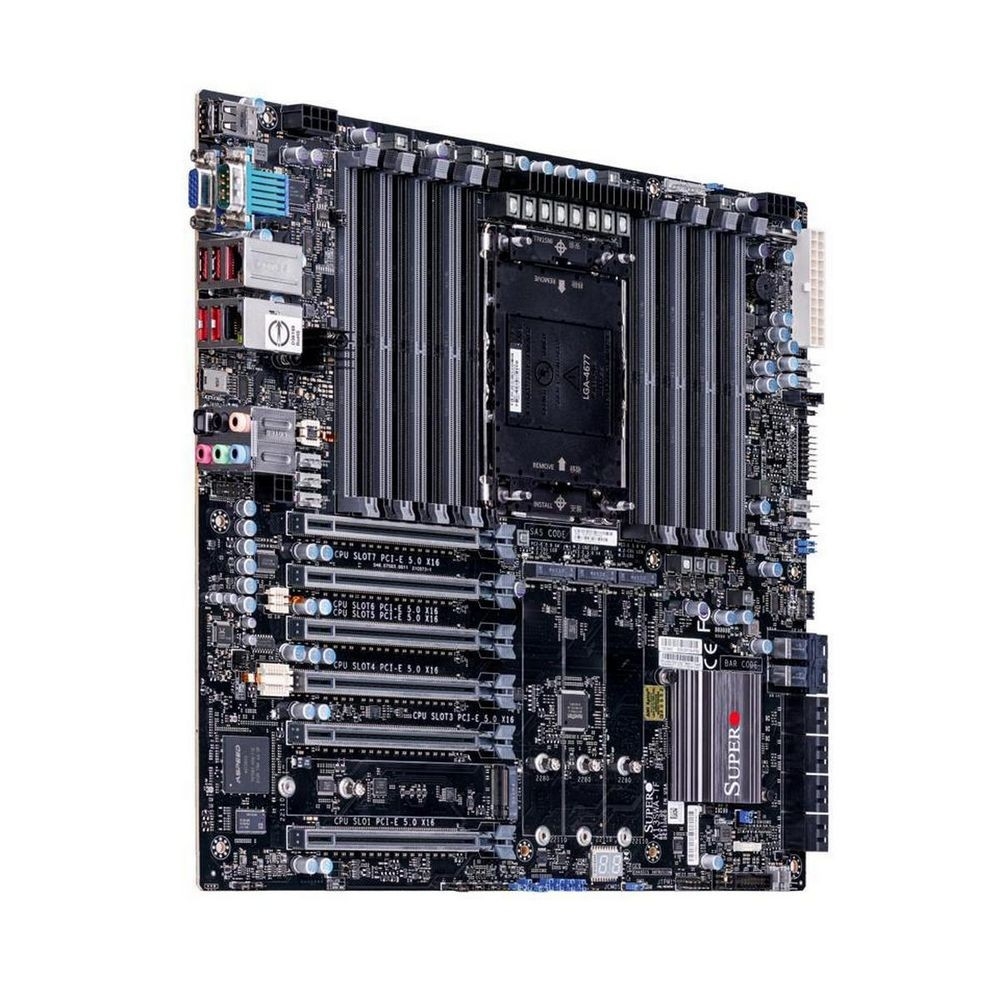

Материнская плата Supermicro MBD-X13SWA-TF-B
Серверная плата формата eATX на сокете LGA 4677 с чипсетом Intel W790, 16 слотами DDR5 ECC и 6 слотами PCIe 5.0 x16.
Сокет
LGA 4677
Чипсет
Intel W790
Слоты памяти
16 × DDR5 ECC RDIMM/LRDIMM
Слоты расширения
6 × PCIe 5.0 x16
О товаре
Supermicro MBD-X13SWA-TF-B — серверная материнская плата формата eATX с сокетом LGA 4677 и чипсетом Intel W790. Плата рассчитана на процессоры Intel Xeon W-3400, W-2400, W-3500 и W-2500 серий с числом ядер до 60 и тепловым пакетом до 385 Вт.
Подсистема памяти построена на 16 слотах DDR5 с поддержкой ECC RDIMM/LRDIMM и напряжением 1.1 В. Конфигурация памяти 8-канальная. Максимальный объём и частота памяти зависят от установленного процессора: для W-3400/W-3500 заявлено до 4 ТБ 3DS ECC RDIMM, для W-2400/W-2500 — до 2 ТБ; при использовании ECC RDIMM — до 1 ТБ (W-3400) и до 512 ГБ (W-2400). Скорость DDR5 составляет 4800 MT/s при 1 модуле на канал (1DPC) и 4400 MT/s при 2 модулях на канал (2DPC). Поддерживаются модули RDIMM ёмкостью 16, 32, 64, 128 и 256 ГБ.
Для карт расширения предусмотрено 6 слотов PCIe 5.0 x16. С процессорами Xeon W-3400/W-3500 доступны все 6 слотов с поддержкой до 6 однослотовых, 4 двухслотовых или 2 трёхслотовых GPU; с процессорами W-2400/W-2500 доступны 3 слота (3/5/7) с поддержкой до 3 однослотовых, 3 двухслотовых или 2 трёхслотовых GPU.
Накопители подключаются к 8 портам SATA 3 (6 Гбит/с) через чипсет Intel W790 с поддержкой RAID 0, 1, 5, 10, а также к 4 слотам M.2 PCIe 5.0 x4 (ключ M, форм-факторы 2280/22110) с программным RAID 0, 1, 5, 10 и к 2 портам U.2 PCIe 3.0 для NVMe SSD 2.5" (U.2-1, U.2-2) с программным RAID 0, 1.
Сетевые возможности представлены портом 10GbE RJ45 на контроллере Marvell AQC113C и портом 1GbE на контроллере Intel I210-AT, разделяемым с IPMI. На плате есть аудиокодек Realtek ALC888S 7.1 HD, разъём TPM 2.0 и 10 четырёхконтактных разъёмов для вентиляторов.
Технические характеристики
| Основные параметры | |
|---|---|
| Производитель | Supermicro |
| Модель | MBD-X13SWA-TF-B |
| Тип | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | eATX (330 × 304.8 мм) |
| Чипсет | Intel W790 |
| Процессор и память | |
| Сокет процессора | LGA 4677 |
| Количество сокетов | 1 |
| Поддерживаемые процессоры | Intel Xeon W-3400, W-2400, W-3500, W-2500 серий |
| Число ядер | До 60C/120T; кэш до 112.5 МБ |
| Тепловой пакет процессора | До 385 Вт |
| Тип памяти | DDR5 |
| Количество слотов памяти | 16 |
| Конфигурация памяти | 8-канальная |
| Поддержка ECC | Да (ECC RDIMM/LRDIMM) |
| Максимальный объём памяти (2DPC) | До 2 ТБ 4800 MT/s ECC DDR5 RDIMM/LRDIMM |
| Максимальный объём памяти по сериям процессоров | До 4 ТБ (W-3400/W-3500) 3DS ECC RDIMM; до 2 ТБ (W-2400/W-2500) 3DS ECC RDIMM; до 1 ТБ (W-3400) ECC RDIMM; до 512 ГБ (W-2400) ECC RDIMM |
| Скорость памяти | DDR5-4800 MT/s (1DPC) / 4400 MT/s (2DPC) |
| Ёмкости модулей RDIMM | 16, 32, 64, 128, 256 ГБ |
| Напряжение памяти | 1.1 В |
| Расширение и накопители | |
| Слоты PCI-Express | 6 × PCIe 5.0 x16 |
| Поддержка GPU | W-3400/W-3500: до 6 Single Width / 4 Double Width / 2 Triple Width; W-2400/W-2500: до 3 Single Width / 3 Double Width / 2 Triple Width (слоты 3/5/7) |
| Порты SATA-III (6 Гбит/с) | 8 (через Intel W790) |
| Слоты M.2 | 4 × PCIe 5.0 x4 (ключ M, 2280/22110, без радиатора) |
| Порты U.2 | 2 × U.2 PCIe 3.0 для NVMe SSD 2.5" (U.2-1, U.2-2) |
| RAID контроллер | Встроенный (SATA) |
| Уровни RAID | 0, 1, 5, 10 (SATA и M.2); 0, 1 (U.2) |
| Внешние интерфейсы | |
| Порты USB 2.0 (внешние/внутренние) | 2 / 2 |
| Порты USB 3.2 (внешние/внутренние) | 4 / 3 |
| USB 3.2 Gen2x2 | 1 × Type-C (задняя панель), 1 × внутренний |
| Видеовыход | D-Sub (VGA) |
| Последовательный порт | 1 × COM (задняя панель) |
| Аудио | Realtek ALC888S 7.1 HD Audio |
| Встроенные контроллеры | |
| Сетевой контроллер | 1 × 10GbE RJ45 (Marvell AQC113C); 1 × 1GbE (Intel I210-AT, разделяемый с IPMI) |
| Дополнительно | |
| Поддержка 64-bit | Есть |
| BIOS | AMI 32 Мбит SPI Flash; ACPI 6.0, SMBIOS 3.0 или новее |
| TPM | Разъём TPM 2.0 |
| Разъёмы вентиляторов | 10 × 4-pin (до 10 вентиляторов) |
Что проверить перед заказом
- Сверяйте сокет LGA 4677 с сокетом и серией выбранного процессора Intel Xeon W-3400, W-2400, W-3500 или W-2500.
- Учитывайте тепловой пакет процессора: плата поддерживает CPU с TDP до 385 Вт.
- Проверяйте форм-фактор корпуса под eATX с размерами платы 330 × 304.8 мм.
- Сверяйте тип модулей памяти: поддерживаются DDR5 ECC RDIMM/LRDIMM, максимальный объём зависит от серии процессора.
Комплектация
- Переходник питания CPU-GPU: CBL-PWEX-0663 — 1 шт.
- Кэрриер E1A для процессора Intel Xeon W-3400/W-3500 (112L): SKT-1333L-0001-LTS — 1 шт.
- Кэрриер E1B для процессора Intel Xeon W-2400/W-2500 (64L): SKT-1424L-001B-LTS — 1 шт.
- I/O-заглушка MCP-260-00182-0B — 1 шт.
- Кабели SATA CBL-0044L — 2 шт. (в bulk-поставке) или 6 шт. (в retail-поставке).
- Краткое руководство MNL-2444-QRG — 1 шт. (в retail-поставке).
Вопросы и ответы
С какими процессорами совместима Supermicro MBD-X13SWA-TF-B?
Плата рассчитана на процессоры Intel Xeon W-3400, W-2400, W-3500 и W-2500 серий в сокете LGA 4677 с числом ядер до 60 и TDP до 385 Вт. Набор доступных слотов PCIe зависит от серии: с W-3400/W-3500 работают все 6 слотов PCIe 5.0 x16, с W-2400/W-2500 — 3 слота (3/5/7).
Какой объём и тип памяти поддерживает плата?
Установлено 16 слотов DDR5 с поддержкой ECC RDIMM/LRDIMM и 8-канальной конфигурацией. Максимальный объём зависит от серии процессора: до 4 ТБ 3DS ECC RDIMM для W-3400/W-3500 и до 2 ТБ для W-2400/W-2500; при использовании ECC RDIMM — до 1 ТБ (W-3400) и до 512 ГБ (W-2400). Скорость памяти — 4800 MT/s при 1DPC и 4400 MT/s при 2DPC.
Какие интерфейсы для накопителей предусмотрены?
Для накопителей доступны 8 портов SATA 3 (6 Гбит/с) через чипсет Intel W790 с RAID 0, 1, 5, 10; 4 слота M.2 PCIe 5.0 x4 (ключ M, форм-факторы 2280/22110) с программным RAID 0, 1, 5, 10; 2 порта U.2 PCIe 3.0 для NVMe SSD 2.5" (U.2-1, U.2-2) с программным RAID 0, 1.
Какие сетевые порты есть на плате?
На плате предусмотрены порт 10GbE RJ45 на контроллере Marvell AQC113C и порт 1GbE на контроллере Intel I210-AT, разделяемый с IPMI.
