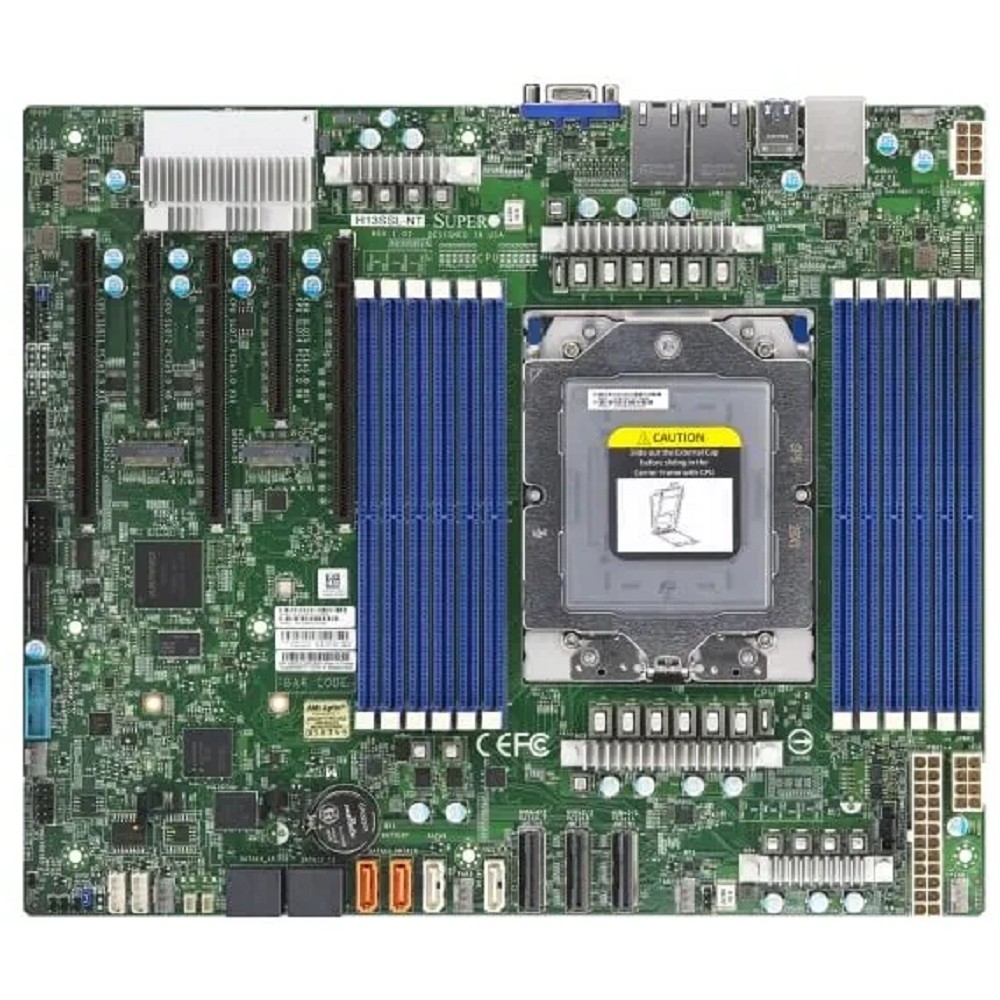

Серверная материнская плата Supermicro H13SSL-NT-B
Форм-фактор ATX, Socket SP5, 12 слотов DDR5, два порта 10GBase-T
Разъём процессора
Socket SP5, 1 разъём
Память
DDR5, 12 слотов, до 3072 ГБ, ECC
Слоты расширения
3 × PCIe 5.0 x16, 2 × PCIe 5.0 x8
Сеть
2 × 10GBase-T, Broadcom BCM57416
О товаре
Supermicro H13SSL-NT-B — серверная материнская плата формата ATX с одним процессорным разъёмом Socket SP5. Плата поддерживает процессоры AMD EPYC 9004/9005 Series. Поддержка AMD EPYC 9005 Series требует ревизии платы 2.x.
Для оперативной памяти предусмотрено 12 слотов DDR5 с поддержкой ECC. Максимальный объём памяти — 3072 ГБ при установке одного модуля на канал (1DPC). Плата работает с модулями RDIMM объёмом 16, 24, 32, 48, 64, 96, 128 и 256 ГБ; напряжение памяти — 1.1 В. Заявленная максимальная частота памяти — 6000 МГц, конкретный скоростной режим зависит от серии процессора и ревизии платы: для EPYC 9004 Series — до 4800 MT/s, для EPYC 9005 Series — до 6000 MT/s (ревизия 2.0) или до 6400 MT/s (ревизия 2.01). Плата поддерживает двухканальный режим работы памяти.
Подсистема расширения включает три слота PCIe 5.0 x16 и два слота PCIe 5.0 x8. Для накопителей есть два слота M.2 с интерфейсом PCIe 5.0 x4 (форм-факторы 2280 и 22110, ключ M, поддержка SATA/NVMe) и восемь каналов SATA III. Дополнительно предусмотрены два порта MCIO (PCIe 5.0 x8) и один гибридный порт MCIO (PCIe 5.0 x8/SATA3), а также два порта SuperDOM с поддержкой питания.
Сетевые возможности обеспечивает контроллер Broadcom BCM57416 с двумя портами 10GBase-T. Отдельный порт RJ45 1 GbE выделен под IPMI (Realtek RTL8211F PHY). Для подключения периферии предусмотрены четыре внешних и два внутренних (через разъём) порта USB 3.0, один порт VGA на базе ASPEED AST2600 BMC и один COM-порт (внутренний разъём).
Питание платы организовано через разъёмы ATX 24 pin и 8 pin + 8 pin. Для вентиляторов предусмотрено шесть 4-pin разъёмов с поддержкой до шести вентиляторов и мониторингом частоты вращения. BIOS — AMI 32MB SPI Flash EEPROM с поддержкой ACPI 6.4, SMBIOS 3.5 или новее, UEFI 2.8. На плате есть разъём TPM 2.0; модуль TPM приобретается отдельно.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | H13SSL-NT-B |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Область применения | Для сервера |
| Форм-фактор | ATX |
| Габариты | 304.8 × 256.5 мм |
| Чипсет | Встроен в процессор |
| Процессор | |
| Разъём для процессора | Socket SP5 |
| Количество разъёмов | 1 |
| Типы поддерживаемых процессоров | AMD EPYC 9004/9005 Series Processors |
| Поддержка AMD EPYC 9005 Series | Требуется ревизия платы 2.x |
| Максимальное число ядер / потоков | До 160C/320T |
| Поддержка процессоров с TDP | До 400 Вт |
| Память | |
| Тип памяти | DDR5 |
| Количество слотов | 12 |
| Максимальный объём памяти | 3072 ГБ |
| Максимальная частота | 6000 МГц |
| Режим работы памяти | Двухканальный |
| ECC | Да |
| Registered (RDIMM) | Да |
| Unbuffered | Нет |
| Напряжение памяти | 1.1 В |
| Объёмы модулей RDIMM | 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ, 256 ГБ |
| Максимальный объём и скорость (1DPC), AMD EPYC 9004 Series | До 3 ТБ, 4800 MT/s ECC DDR5 RDIMM (ревизии платы R1.x/R2.0/R2.01) |
| Максимальный объём и скорость (1DPC), AMD EPYC 9005 Series | До 3 ТБ, 6000 MT/s ECC DDR5 RDIMM (ревизия платы R2.0) |
| Максимальный объём и скорость (1DPC), AMD EPYC 9005 Series | До 3 ТБ, 6400 MT/s ECC DDR5 RDIMM (ревизия платы R2.01) |
| Слоты расширения | |
| Слоты PCIe 5.0 x16 | 3 |
| Слоты PCIe 5.0 x8 | 2 |
| Слоты PCI | 0 |
| Слот AGP | Нет |
| Накопители и внутреннее подключение | |
| Разъёмы M.2 | 2 |
| Интерфейс M.2 | PCIe 5.0 x4, SATA/NVMe, ключ M |
| Форм-фактор M.2 | 2280, 22110 |
| Каналы SATA III (600 МБ/с) | 8 |
| Каналы SATA/SATA-II (150/300 МБ/с) | 0 |
| Каналы mSATA | 0 |
| Каналы IDE | 0 |
| Порты SuperDOM (Disk on Module) | 2, с поддержкой разъёма питания |
| Порты MCIO | 2 × PCIe 5.0 x8 |
| Гибридный порт MCIO | 1 × PCIe 5.0 x8/SATA3 |
| Разъём для FDD | Нет |
| Внешние и внутренние подключения | |
| Внешние разъёмы USB 3.0 | 4 |
| Внутренние разъёмы USB 3.0 | 2 (через разъём) |
| Общее количество внешних разъёмов USB | 4 |
| Общее количество внутренних разъёмов USB | 2 |
| Внешние разъёмы USB 2.0 | 0 |
| Внутренние разъёмы USB 2.0 | 0 |
| COM-порт | 1 (внутренний разъём) |
| LPT | 0 |
| PS/2 | 0 |
| Порты IEEE 1394 (FireWire) | 0 |
| eSATA | 0 |
| Видео и мультимедиа | |
| Интегрированное видео | Есть |
| Графический контроллер | ASPEED AST2600 BMC |
| Видеопорты | VGA (D-Sub) — 1 |
| DVI | Нет |
| HDMI | Нет |
| DisplayPort | Нет |
| S-Video | Нет |
| Thunderbolt | Нет |
| Звуковой контроллер | Нет |
| Сеть | |
| Интегрированный сетевой контроллер | 10/100/1000/10000 Base-T |
| Количество сетевых контроллеров | 2 |
| Чипсет сетевого адаптера | Broadcom BCM57416 |
| Скорость сетевого адаптера | 10 Гбит/с (10GE) |
| Порт IPMI | 1 × RJ45 1 GbE (Realtek RTL8211F PHY) |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| RAID | |
| Интегрированный RAID контроллер | Нет |
| Поддерживаемые уровни RAID | Нет |
| SATA RAID | Нет |
| BIOS и управление | |
| Тип BIOS | AMI 32MB SPI Flash EEPROM |
| Поддержка ACPI | 6.4 |
| Поддержка SMBIOS | 3.5 или новее |
| Поддержка UEFI | 2.8 |
| Разъём TPM | 1 × TPM 2.0 Header |
| Питание и охлаждение | |
| Разъём питания материнской платы | ATX 24 pin |
| Разъём питания процессора | 8 pin + 8 pin |
| Количество разъёмов питания для вентиляторов | 6 |
| Разъёмы вентиляторов | 6 × 4-pin, до 6 вентиляторов, мониторинг частоты вращения |
| Мониторинг напряжений | +12V, +3.3V, +5V, +5V standby, 1.8V standby, 3.3V standby, CPU temperature, CPU thermal trip support, Memory temperature, VBAT, VRM temperature |
| Дополнительно | |
| Поддержка 64bit | Есть |
| Двухканальный режим памяти | Да |
| Трёхканальный режим памяти | Нет |
| Четырёхканальный режим памяти | Нет |
| Восьмиканальный режим памяти | Нет |
| Поддержка SLI | Нет |
| Поддержка CrossFire | Нет |
| Интегрированный процессор | Нет |
| Подсветка | Нет |
| Комплектация | Материнская плата |
Что проверить перед заказом
- Поддержка AMD EPYC 9005 Series требует ревизии платы 2.x — сверьте ревизию с планируемым процессором.
- Максимальная скорость памяти зависит от серии процессора и ревизии платы: 4800 MT/s для EPYC 9004 Series, 6000 MT/s для EPYC 9005 Series на ревизии 2.0, 6400 MT/s на ревизии 2.01.
- Плата рассчитана на модули DDR5 RDIMM с ECC; небуферизованные модули (Unbuffered) не поддерживаются.
- Размеры платы — 304.8 × 256.5 мм, сверьте с посадочными размерами корпуса.
Комплектация
- Материнская плата.
Вопросы и ответы
Какие процессоры поддерживает Supermicro H13SSL-NT-B?
Плата с разъёмом Socket SP5 поддерживает процессоры AMD EPYC 9004/9005 Series. Для работы с AMD EPYC 9005 Series требуется ревизия платы 2.x. Заявлена поддержка процессоров с TDP до 400 Вт.
Какую память можно установить и каков максимальный объём?
Используются модули DDR5 RDIMM с ECC объёмом 16, 24, 32, 48, 64, 96, 128 и 256 ГБ; небуферизованные модули не поддерживаются. Всего предусмотрено 12 слотов, максимальный объём — 3072 ГБ при установке одного модуля на канал (1DPC). Плата поддерживает двухканальный режим работы памяти.
Какие интерфейсы накопителей есть на плате?
На плате два слота M.2 с интерфейсом PCIe 5.0 x4 (ключ M, форм-факторы 2280 и 22110, поддержка SATA/NVMe) и восемь каналов SATA III. Также предусмотрены два порта SuperDOM с поддержкой питания, два порта MCIO (PCIe 5.0 x8) и один гибридный порт MCIO (PCIe 5.0 x8/SATA3).
Какие сетевые интерфейсы предусмотрены?
Сеть построена на контроллере Broadcom BCM57416 с двумя портами 10GBase-T. Отдельно предусмотрен выделенный порт RJ45 1 GbE для IPMI на базе Realtek RTL8211F PHY. Wi-Fi и Bluetooth отсутствуют.
