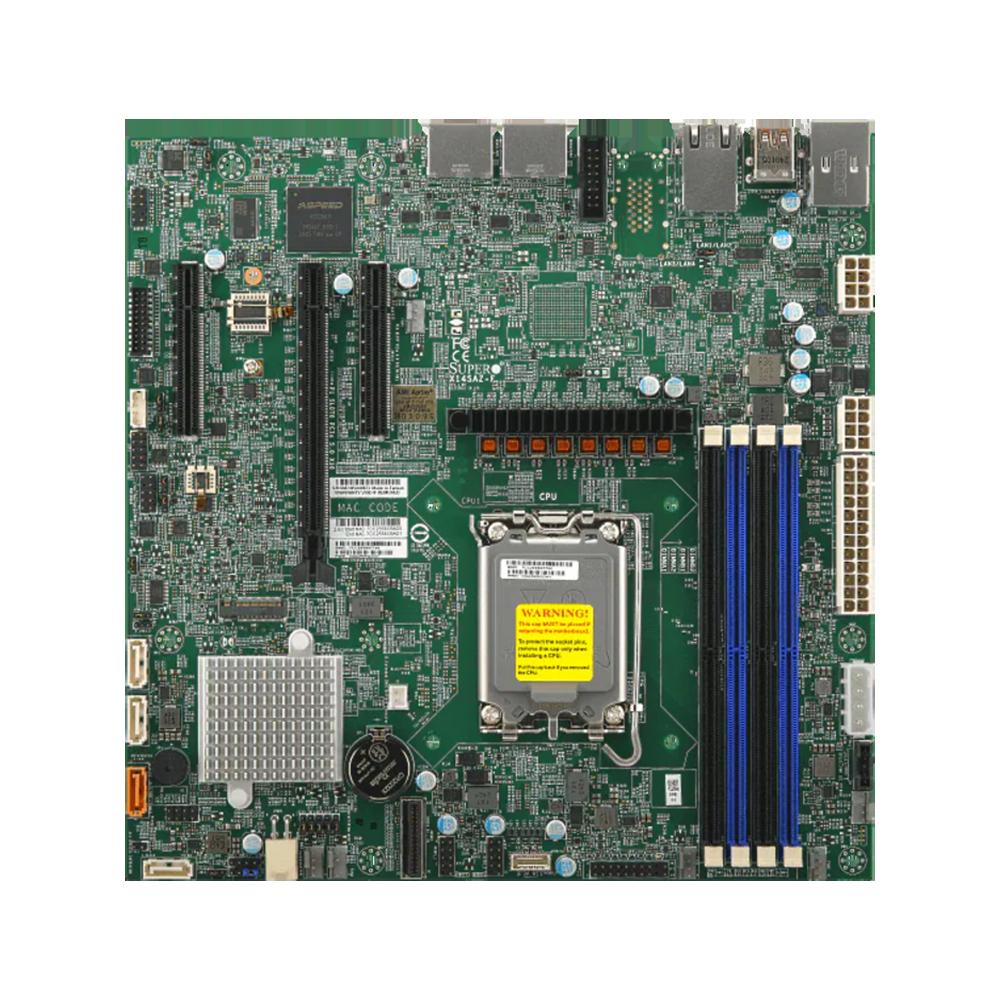

Материнская плата SuperMicro MBD-X14SAZ-F-B






Материнская плата SuperMicro MBD-X14SAZ-F-B

Код производителя: MBD-X14SAZ-F-B





Форм-фактор
ATX (12" x 9.6")

Сокет процессора
LGA 4677

Чипсет
Intel C741

Поддерживаемые процессоры
Intel Xeon Scalable (Sapphire Rapids)

Слоты памяти
8 x DDR5 DIMM

Максимальный объем памяти
2 ТБ (RDIMM), 1 ТБ (3DS RDIMM)

Слоты расширения
2 x PCI-E 5.0 x16 (x16), 1 x PCI-E 5.0 x16 (x8), 1 x PCI-E 5.0 x16 (x4)

Контроллеры хранения данных
6 x SATA3 (6 Гбит/с), 4 x SlimSAS (SATA3 / NVMe PCI-E 4.0 x4)

Сетевые интерфейсы
2 x 10GbE (Intel X550-AT2)

Управление
IPMI 3.0 с поддержкой Redfish, выделенный порт 1GbE для управления

Порты на задней панели
1 x VGA, 2 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1, 2 x RJ-45 10GbE, 1 x RJ-45 1GbE (IPMI), 1 x COM





Комментарии к характеристикам
            Чипсет Intel C741 обеспечивает поддержку процессоров с высоким TDP и расширенными возможностями ввода-вывода. Слоты SlimSAS позволяют гибко подключать как SATA-устройства, так и высокоскоростные NVMe-накопители. Наличие двух 10GbE-портов на базе Intel X550 и выделенного порта для IPMI критически важно для серверных сред, обеспечивая высокую пропускную способность сети данных и отказоустойчивое удаленное управление.



Технологии и их преимущества





Чипсет Intel C741: Обеспечивает стабильную работу процессоров Intel Xeon Scalable с высоким теплопакетом, предлагая расширенные возможности ввода-вывода для серверных нагрузок.

PCI-E 5.0: Удваивает пропускную способность по сравнению с PCI-E 4.0, что критично для скоростных сетевых карт, контроллеров хранения и ускорителей вычислений.

Коннекторы SlimSAS: Предоставляют гибкость в организации хранилищ, поддерживая одновременное подключение SATA-устройств и высокоскоростных NVMe-накопителей PCI-E 4.0 x4.

Сетевые контроллеры Intel X550-AT2: Два встроенных порта 10GbE снижают задержки в сетевых операциях, разгружают центральный процессор и подходят для объединения в высокоскоростные кластеры.

IPMI 3.0 с Redfish: Позволяет осуществлять полное удаленное управление сервером (включение, мониторинг, обновление прошивки) через выделенный сетевой порт, что стандартизирует администрирование в ЦОД.




Применение в корпоративной среде решает следующие задачи





Развертывание высокоплотных вычислительных серверов для обработки данных и научных расчетов.

Создание рабочих станций для ресурсоемких задач: инженерное моделирование, 3D-рендеринг, анализ больших данных.

Построение платформ виртуализации и частных облачных инфраструктур с высоким соотношением виртуальных машин на узел.

Организация быстрых и отказоустойчивых систем хранения (SAN/NAS) с поддержкой NVMe-over-Fabrics.

Интеграция в сети ЦОД с высокой пропускной способностью (10GbE) для снижения узких мест при передаче данных.

Централизованное и безопасное удаленное управление парком серверов через IPMI, сокращающее затраты на эксплуатацию.




Рекомендации покупателям





Для гарантированной совместимости и надежности используйте модули памяти RDIMM DDR5 из квалифицированного списка (QVL) Supermicro.

Для задействования всех портов SlimSAS заранее приобретите соответствующие кабели: SlimSAS to SATA или SlimSAS to U.2 (NVMe).

Перед инсталляцией ОС обновите микрокод BIOS и firmware BMC (IPMI) до последней стабильной версии с сайта производителя.

Убедитесь, что блок питания и система охлаждения корпуса рассчитаны на TDP устанавливаемых процессоров Intel Xeon Scalable.

Для использования PCI-E 5.0 x16 в режиме полной пропускной способности выбирайте совместимые платы расширения и корректно распределяйте нагрузку по слотам.




В отзывах наши клиенты обычно упоминают





Отличная стабильность под длительной 100% нагрузкой, плата отрабатывает в круглосуточном режиме работы дата-центра.

Удобство удаленного управления через IPMI: перезагрузка, мониторинг датчиков и обновление прошивки без физического доступа к стойке.

Гибкость конфигурации хранилища благодаря слотам SlimSAS, позволила оптимально сбалансировать систему под SSD SATA и NVMe.

Высокая сетевая производительность встроенных 10Gb-портов, достаточная для большинства задач без установки дополнительных сетевых карт.

Полная совместимость с процессорами Sapphire Rapids и памятью DDR5 RDIMM после обновления BIOS до актуальной версии.

Качественная разводка и компоненты, характерные для продукции Supermicro, что важно для корпоративных проектов с длительным сроком службы.
