Материнская плата Supermicro MBD-H13SRA-F-B

MBD-H13SRA-F-B Материнская плата Supermicro MBD-H13SRA-F-B
83330 Р
Начислим: 833 балла
MBD-H13SRA-F-B
В наличии
+ −
Гарантия Поддержка производителя
Оплата по счету Для юрлиц и ИП с НДС 22%
Доставка по России Собственная логистика и ТК
ЭДО УПД отправим в ЭДО

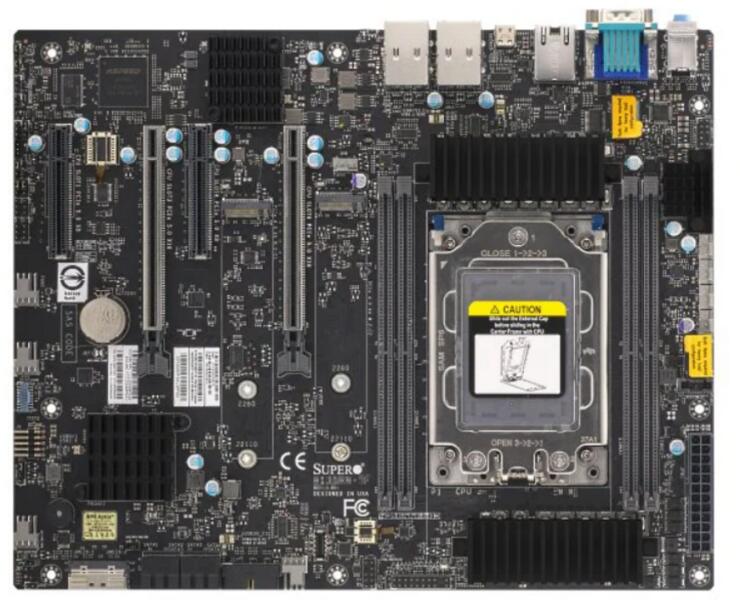

Материнская плата Supermicro H13SRA-F

Серверная плата формата ATX для рабочих станций на процессорах AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 Series, сокет sTR5 (LGA-4844)

Артикул: MBD-H13SRA-F-B Производитель: Supermicro

Форм-фактор ATX (12" x 9.6")
Сокет sTR5 (LGA-4844), односокетная
Чипсет AMD TRX50
Память 4 слота DDR5 RDIMM/3DS RDIMM, до 1 ТБ (1DPC), 6400 MT/s, ECC

О товаре

Supermicro H13SRA-F (MBD-H13SRA-F) — серверная материнская плата формата ATX размером 12" x 9.6" (30.48 см x 24.384 см) для рабочих станций. Плата построена на чипсете AMD TRX50 и оснащена односокетным разъёмом sTR5 (LGA-4844), поддерживающим процессоры AMD Ryzen Threadripper PRO 9000/7000 WX-Series и Ryzen Threadripper 9000/7000 Series с TDP до 350 Вт; заявлена поддержка разгона.

Подсистема памяти включает 4 слота DDR5 под модули RDIMM и 3DS RDIMM с коррекцией ошибок ECC. Максимальный объём памяти (1DPC) — до 1 ТБ на скорости 6400 MT/s с поддержкой разгона, напряжение памяти 1.1 В. Поддерживаются модули ёмкостью 16, 24, 32, 48, 64, 96, 128 и 256 ГБ.

Для плат расширения предусмотрены два слота PCIe 5.0 x16 с металлическим усилением, поддерживающие две видеокарты трёх-, двух- или однослотовой ширины, и два слота PCIe 5.0 x8 с открытой задней частью. Отдельный слот PCIe 4.0 x8 реализован разъёмом MCIO. Установлены два слота M.2 PCIe 4.0 x4 (M-key, типоразмеры 2280/22110) с поддержкой RAID 0 и 1.

Дисковая подсистема включает 4 порта SATA 6 Гбит/с с поддержкой RAID 0/1/10. Сетевые возможности — два порта 1Gb LAN на контроллере Broadcom BCM5720 и выделенный порт LAN для IPMI на контроллере ASPEED AST2600. На задней панели выведены 1 порт VGA, 1 COM, 1 USB 3.2 Gen2x2 Type-C, 4 USB 3.2 Gen2x1 Type-A и два сетевых RJ-45.

Технические характеристики

Общие сведения
ПроизводительSupermicro
МодельH13SRA-F
Part numberMBD-H13SRA-F
ТипСерверная материнская плата для рабочих станций
Форм-факторATX
Размеры12" x 9.6" (30.48 см x 24.384 см)
Процессор
СокетsTR5 (LGA-4844), односокетная
Поддерживаемые процессорыAMD Ryzen Threadripper PRO 9000/7000 WX-Series, AMD Ryzen Threadripper 9000/7000 Series
Число ядерДо 96 ядер / 192 потока
TDP процессораДо 350 Вт
РазгонПоддерживается
ЧипсетAMD TRX50
Память
Тип памятиDDR5 RDIMM / 3DS RDIMM, ECC
Число слотов4 DIMM
Максимальный объём (1DPC)До 1 ТБ
Скорость6400 MT/s, с поддержкой разгона
Ёмкости модулейRDIMM/3DS RDIMM: 16, 24, 32, 48, 64, 96, 128, 256 ГБ
Напряжение памяти1.1 В
Слоты расширения
PCIe2 x PCIe 5.0 x16 (металлическое усиление, поддержка 2 видеокарт трёх-, двух- или однослотовой ширины); 2 x PCIe 5.0 x8 (открытая задняя часть); 1 x PCIe 4.0 x8 (разъём MCIO)
M.22 x M.2 PCIe 4.0 x4 (M-key, 2280/22110), RAID 0, 1
Хранение данных
SATA4 x SATA 6 Гбит/с, RAID 0/1/10
Сеть и управление
Сетевые контроллеры2 x 1Gb LAN (Broadcom BCM5720); 1 x LAN для IPMI (ASPEED AST2600)
Удалённое управлениеIPMI, выделенный порт LAN
Ввод-вывод
USB на задней панели1 x USB 3.2 Gen2x2 Type-C, 4 x USB 3.2 Gen2x1 Type-A
Внутренние USB-разъёмы2 x USB 3.2 Gen1x1 (header), 1 x USB 3.2 Gen2x1 Type-C (header), 2 x USB 2.0 (header)
Видеовыход1 x VGA
Последовательный порт1 x COM
TPM1 x разъём TPM 2.0
BIOS
Тип BIOSAMI 32MB SPI Flash EEPROM
Функции BIOSACPI 6.5, SMBIOS 3.6 или новее, UEFI 2.9
Охлаждение и мониторинг
Разъёмы вентиляторов7 x 4-pin (до 7 вентиляторов); 2 x 4-pin для помпы жидкостного охлаждения CPU
МониторингНапряжения +12 В, +3.3 В, +5 В, +5 В standby, 3.3 В standby, Vcore, Vmem; температуры CPU, GPU, памяти, NVMe, PCH, SAS HDD, системы; поддержка thermal trip CPU

Комплектация

  • Стандартная упаковка (Bulk Package): I/O-заглушка MCP-260-00189-0B — 1 шт., кабель SATA CBL-0044L — 2 шт.
  • Розничная упаковка (Retail Package): I/O-заглушка MCP-260-00189-0B — 1 шт., краткое руководство MNL-2640-QRG — 1 шт., кабель SATA CBL-0044L — 4 шт.

Опциональные аксессуары

  • Кабель MCIO-1240U2Y-E: MCIO x8 на 2x SFF-8639/U.2 + питание, 40 см, G5, RoHS.
  • Модуль TPM 2.0 AOM-TPM-9672H: SPI, контроллер Infineon 9672, горизонтальный форм-фактор.
  • Модуль TPM 2.0 AOM-TPM-9672V: SPI, контроллер Infineon 9672, вертикальный форм-фактор.

Что проверить перед заказом

  • Сверяйте сокет sTR5 (LGA-4844) с сокетом выбранного процессора AMD Ryzen Threadripper PRO 9000/7000 WX-Series или Ryzen Threadripper 9000/7000 Series.
  • Учитывайте TDP процессора: плата поддерживает модели с TDP до 350 Вт.
  • Для памяти используйте модули DDR5 RDIMM или 3DS RDIMM с ECC; плата рассчитана на 4 слота и до 1 ТБ при 1DPC.
  • Для подключения накопителей U.2 через разъём MCIO требуется отдельный кабель MCIO-1240U2Y-E — в стандартную комплектацию он не входит.
  • Для работы TPM 2.0 нужен отдельный модуль AOM-TPM-9672H или AOM-TPM-9672V — в комплект поставки он не включён.

Вопросы и ответы

Какие процессоры поддерживает Supermicro H13SRA-F?

Плата оснащена односокетным разъёмом sTR5 (LGA-4844) и поддерживает процессоры AMD Ryzen Threadripper PRO 9000/7000 WX-Series и AMD Ryzen Threadripper 9000/7000 Series с TDP до 350 Вт. Заявлена поддержка разгона.

Какую память можно установить и каков максимальный объём?

Предусмотрены 4 слота под память DDR5 RDIMM и 3DS RDIMM с поддержкой ECC. Максимальный объём при 1DPC — до 1 ТБ на скорости 6400 MT/s с поддержкой разгона; поддерживаются модули ёмкостью 16, 24, 32, 48, 64, 96, 128 и 256 ГБ.

Сколько видеокарт можно установить на плату?

Два слота PCIe 5.0 x16 с металлическим усилением поддерживают две видеокарты трёх-, двух- или однослотовой ширины. Дополнительно есть два слота PCIe 5.0 x8 с открытой задней частью и один слот PCIe 4.0 x8 на разъёме MCIO.

Какие интерфейсы хранения данных доступны?

На плате установлены 4 порта SATA 6 Гбит/с с поддержкой RAID 0/1/10 и два слота M.2 PCIe 4.0 x4 (M-key, 2280/22110) с поддержкой RAID 0 и 1. Для накопителей U.2 предусмотрен разъём MCIO (PCIe 4.0 x8), подключаемый отдельным кабелем.

Как организовано удалённое управление?

Плата поддерживает IPMI с выделенным портом LAN на контроллере ASPEED AST2600 — для удалённого управления этот порт подключается к отдельной сети. Сетевые подключения данных обеспечивают два порта 1Gb LAN на контроллере Broadcom BCM5720.
