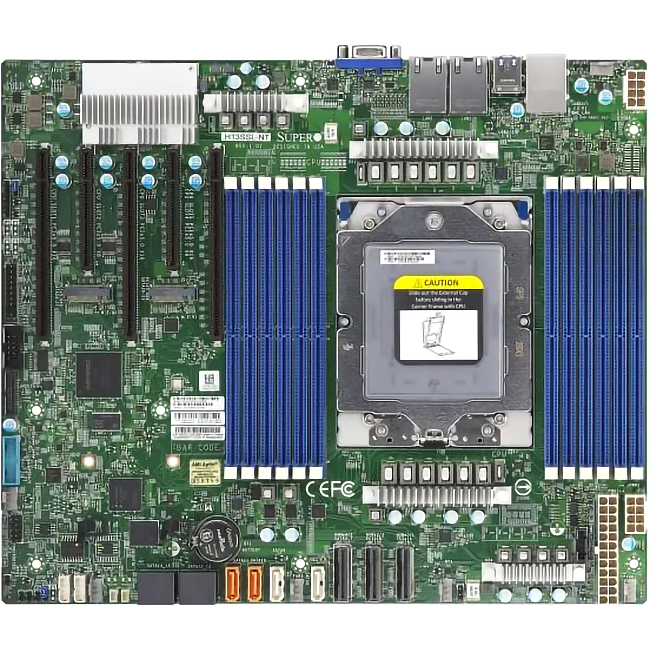

Серверная материнская плата Supermicro H13SSL-NT
Форм-фактор ATX, сокет SP5 для AMD EPYC 9004/9005, 12 слотов DDR5 и два порта 10GBase-T.
Сокет
1x SP5 (AMD EPYC 9004/9005)
Слоты памяти
12x DIMM DDR5
Слоты расширения
3x PCIe 5.0 x16, 2x PCIe 5.0 x8
Сеть
2x 10GBase-T (Broadcom BCM57416)
О товаре
Supermicro H13SSL-NT — серверная материнская плата формата ATX с одним сокетом SP5 под процессоры AMD EPYC 9004/9005. Плата рассчитана на процессоры с TDP до 400 Вт и до 160 ядер / 320 потоков.
Память организована по схеме 1DPC: 12 слотов DIMM DDR5 с поддержкой ECC DDR5 RDIMM модулей номиналом от 16 ГБ до 256 ГБ, суммарным объёмом до 3 ТБ. Частота памяти зависит от установленного процессора и ревизии платы: до 4800 MT/s для EPYC 9004, до 6000 MT/s для EPYC 9005 на плате ревизии 2.0 и до 6400 MT/s для EPYC 9005 на ревизии 2.01. Напряжение памяти — 1,1 В.
Для накопителей предусмотрены 8 портов SATA3 и два слота M.2 с ключом M под модули 2280/22110 с интерфейсом PCIe 5.0 x4 и поддержкой SATA/NVMe. Слоты расширения — три PCIe 5.0 x16 и два PCIe 5.0 x8. Дополнительно выведены два порта MCIO (PCIe 5.0 x8) и один гибридный MCIO (PCIe 5.0 x8/SATA3).
Сетевые возможности включают два порта 10GBase-T на контроллере Broadcom BCM57416 и отдельный RJ45 1 GbE для IPMI на PHY Realtek RTL8211F. Управление построено на BMC ASPEED AST2600, видеовыход — VGA. Для подключения периферии есть четыре порта USB 3.0 на задней панели и два через внутренний разъём, а также один COM-порт (выведен на разъём).
Охлаждение обеспечивают шесть 4-пиновых разъёмов вентиляторов с мониторингом тахометра. Для модулей безопасности предусмотрен разъём TPM 2.0; модуль TPM приобретается отдельно. BIOS — AMI 32 МБ SPI Flash EEPROM с поддержкой ACPI 6.4, SMBIOS 3.5 или выше, UEFI 2.8.
Технические характеристики
| Общие | |
|---|---|
| Производитель | Supermicro |
| Модель | H13SSL-NT |
| Тип | Серверная материнская плата |
| Форм-фактор | ATX |
| Габариты | 304,8 × 256,5 мм |
| Процессор | |
| Сокет | 1x SP5 |
| Поддержка процессоров | AMD EPYC 9004/9005 (для EPYC 9005 требуется ревизия платы 2.x) |
| Ядра / потоки | до 160 ядер / 320 потоков |
| TDP процессоров | до 400 Вт |
| Память | |
| Слоты памяти | 12x DIMM (1DPC) |
| Тип памяти | DDR5 ECC RDIMM |
| Максимальный объём | до 3 ТБ |
| Номиналы модулей RDIMM | 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ, 256 ГБ |
| Частота памяти | до 4800 MT/s (EPYC 9004); до 6000 MT/s (EPYC 9005, ревизия платы 2.0); до 6400 MT/s (EPYC 9005, ревизия платы 2.01) |
| Напряжение памяти | 1,1 В |
| Слоты расширения | |
| PCIe | 3x PCIe 5.0 x16, 2x PCIe 5.0 x8 |
| M.2 | 2x M.2 PCIe 5.0 x4 SATA/NVMe (M-key, 2280/22110) |
| MCIO | 2x MCIO (PCIe 5.0 x8), 1x MCIO (PCIe 5.0 x8/SATA3) гибридный |
| Накопители | |
| SATA | 8x SATA3 |
| SuperDOM | 2 порта SuperDOM с разъёмом питания |
| Сеть и управление | |
| Сетевой контроллер | Broadcom BCM57416 |
| LAN | 2x 10GBase-T |
| IPMI LAN | 1x RJ45 1 GbE (Realtek RTL8211F PHY) |
| BMC | ASPEED AST2600 |
| Видео | 1x VGA |
| Ввод-вывод | |
| USB 3.0 | 4 порта на задней панели, 2 через внутренний разъём |
| COM | 1 порт (на разъёме) |
| TPM | 1 разъём TPM 2.0 |
| Охлаждение и мониторинг | |
| Разъёмы вентиляторов | 6x 4-pin PWM с мониторингом тахометра |
| Мониторинг напряжений | +12 В, +3,3 В, +5 В, +5 В standby, 1,8 В standby, 3,3 В standby, VBAT, температура CPU, температура памяти, температура VRM, CPU thermal trip |
| BIOS и безопасность | |
| BIOS | AMI 32 МБ SPI Flash EEPROM |
| Функции BIOS | ACPI 6.4, SMBIOS 3.5 или выше, UEFI 2.8 |
| Аппаратная безопасность | TPM 2.0 |
Что проверить перед заказом
- Для процессоров AMD EPYC 9005 требуется ревизия платы 2.x; для частоты памяти 6400 MT/s — ревизия 2.01.
- Тип памяти — DDR5 ECC RDIMM; номиналы модулей должны входить в список поддерживаемых (16–256 ГБ).
- Слоты M.2 рассчитаны на модули длиной 2280 или 22110 мм с ключом M.
- Для установки модуля TPM 2.0 его нужно приобрести отдельно.
Вопросы и ответы
Какой процессор и какую память поддерживает Supermicro H13SSL-NT?
Плата оснащена одним сокетом SP5 и поддерживает AMD EPYC 9004/9005; для EPYC 9005 нужна ревизия платы 2.x. Устанавливается память DDR5 ECC RDIMM в 12 слотов (1DPC) суммарным объёмом до 3 ТБ, частота зависит от процессора и ревизии платы.
Какие возможности расширения и подключения накопителей есть у платы?
Для карт расширения предусмотрены три слота PCIe 5.0 x16 и два PCIe 5.0 x8, плюс два MCIO (PCIe 5.0 x8) и один гибридный MCIO (PCIe 5.0 x8/SATA3). Накопители подключаются к 8 портам SATA3, двум слотам M.2 (PCIe 5.0 x4, SATA/NVMe, 2280/22110) и двум портам SuperDOM.
Как организовано сетевое подключение и удалённое управление?
Два порта 10GBase-T построены на контроллере Broadcom BCM57416, а для IPMI выделен отдельный RJ45 1 GbE. Управление выполняет BMC ASPEED AST2600, видеовыход — VGA.
