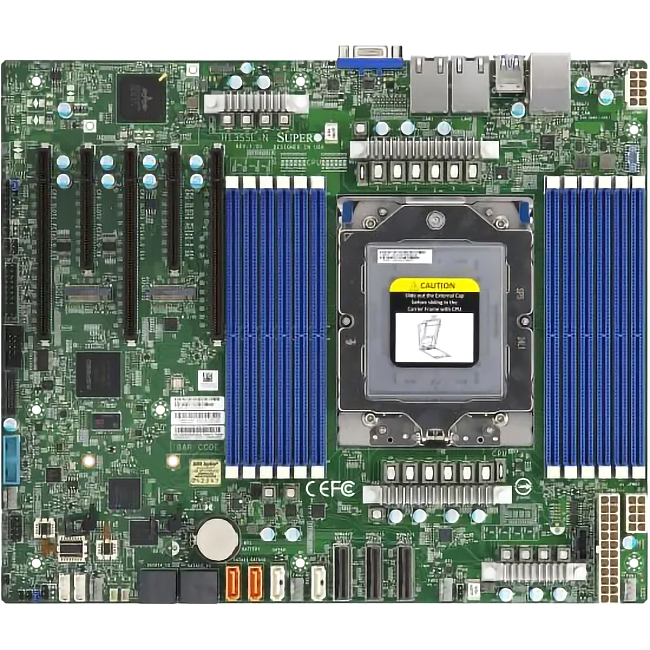

Системная плата Supermicro H13SSL-N
Серверная плата формата ATX с сокетом Socket SP5 для процессоров AMD EPYC 9004/9005, с поддержкой DDR5 и PCIe 5.0.
Сокет
Socket SP5 (LGA 6096)
Поддерживаемые процессоры
AMD EPYC 9004/9005 Series
Форм-фактор
ATX
Слоты памяти
12× DDR5 DIMM (1DPC)
О товаре
Supermicro H13SSL-N — серверная системная плата в формате ATX с сокетом Socket SP5 (LGA 6096) для одного процессора AMD EPYC 9004/9005 Series. Поддержка AMD EPYC 9005 Series с установкой без замены платы требует ревизии платы 2.x. Плата рассчитана на процессоры с тепловым пакетом до 400 Вт и поддерживает до 160 ядер и 320 потоков.
Память — до 12 слотов DDR5 DIMM (1DPC) с поддержкой ECC DDR5 RDIMM. Максимальный объём — до 3 ТБ. Для процессоров AMD EPYC 9004 Series заявлена скорость до 4800 MT/s (ревизии платы R1.x/R2.0/R2.01); для AMD EPYC 9005 Series — до 6000 MT/s на ревизии R2.0 и до 6400 MT/s на ревизии R2.01. Поддерживаются модули RDIMM объёмом 16, 24, 32, 48, 64, 96, 128 и 256 ГБ, напряжение памяти — 1.1 В.
Для устройств расширения предусмотрены 3 слота PCIe 5.0 x16 и 2 слота PCIe 5.0 x8. Накопители подключаются через 8 портов SATA3, два слота M.2 Key-M (PCIe 5.0 x4, форм-фактор 2280/22110, режим SATA/NVMe), два порта SuperDOM с разъёмом питания и два порта MCIO (PCIe 5.0 x8), а также один гибридный порт MCIO (PCIe 5.0 x8/SATA3).
Сетевые возможности: два порта 1GBase-T на контроллере Broadcom BCM5720 и выделенный порт IPMI 1GBase-T (Realtek RTL8211F PHY). Удалённое управление построено на ASPEED AST2600 BMC с поддержкой IPMI. На плате также есть 4 порта USB 3.0 на задней панели и 2 порта USB 3.0 через внутренний разъём, порт VGA, COM-порт (внутренний разъём), разъём TPM 2.0 и 6 разъёмов для 4-контактных вентиляторов с контролем оборотов.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | Supermicro |
| Модель | H13SSL-N |
| Part number | MBD-H13SSL-N |
| Форм-фактор | ATX |
| Размеры | 12" × 10.1" (30.48 × 25.65 см) |
| Процессор | |
| Сокет | Socket SP5 (LGA 6096) |
| Поддерживаемые процессоры | 1× AMD EPYC 9004/9005 Series; поддержка AMD EPYC 9005 Series с установкой без замены платы требует ревизии платы 2.x |
| Число ядер / потоков | до 160C/320T |
| Тепловой пакет (TDP) | до 400 Вт |
| Память | |
| Слоты памяти | 12× DDR5 DIMM (1DPC) |
| Тип памяти | ECC DDR5 RDIMM |
| Максимальный объём (1DPC) | до 3 ТБ |
| Скорость памяти | до 4800 MT/s (AMD EPYC 9004 Series, плата R1.x/R2.0/R2.01); до 6000 MT/s (AMD EPYC 9005 Series, плата R2.0); до 6400 MT/s (AMD EPYC 9005 Series, плата R2.01) |
| Объёмы модулей RDIMM | 16, 24, 32, 48, 64, 96, 128, 256 ГБ |
| Напряжение памяти | 1.1 В |
| Слоты расширения | |
| PCIe | 3× PCIe 5.0 x16; 2× PCIe 5.0 x8 |
| Накопители | |
| SATA | 8× SATA3 |
| M.2 | 2× M.2 PCIe 5.0 x4, Key-M, форм-фактор 2280/22110, режим SATA/NVMe |
| SuperDOM | 2 порта с разъёмом питания |
| MCIO | 2× MCIO (PCIe 5.0 x8); 1× MCIO (PCIe 5.0 x8/SATA3) гибридный |
| Сеть и управление | |
| Сетевой контроллер | Broadcom BCM5720, 2× 1GBase-T |
| Выделенный порт IPMI | 1× RJ45 1GBase-T (Realtek RTL8211F PHY, только для IPMI) |
| BMC | ASPEED AST2600 |
| Ввод-вывод | |
| USB | 4× USB 3.0 (задняя панель); 2× USB 3.0 (внутренний разъём) |
| Видео | 1× VGA |
| Последовательный порт | 1× COM (внутренний разъём) |
| TPM | 1× разъём TPM 2.0 |
| BIOS и охлаждение | |
| BIOS | AMI 32MB SPI Flash EEPROM; ACPI 6.4, SMBIOS 3.5 или новее, UEFI 2.8 |
| Разъёмы вентиляторов | 6× 4-контактных (до 6 вентиляторов) с контролем оборотов |
| Мониторинг | +12 В, +3.3 В, +5 В, +5 В дежурное, 1.8 В дежурное, 3.3 В дежурное, температура CPU, thermal trip CPU, температура памяти, VBAT, температура VRM |
Комплектация
- I/O Shield MCP-260-00073-0N — 1 шт.
- SATA-кабели CBL-0044L, 57.5 см, S-S — 6 шт.
Что проверить перед заказом
- Ревизия платы: для установки AMD EPYC 9005 Series без замены платы требуется ревизия 2.x; от ревизии также зависит максимальная скорость памяти (R2.0 — до 6000 MT/s, R2.01 — до 6400 MT/s).
- Сверяйте сокет Socket SP5 (LGA 6096) с сокетом выбранного процессора AMD EPYC 9004/9005 Series.
- Тип памяти: устанавливаемые модули должны быть ECC DDR5 RDIMM; объём одного модуля — из списка 16, 24, 32, 48, 64, 96, 128, 256 ГБ.
- Тепловой пакет процессора — до 400 Вт; систему охлаждения подбирайте с учётом TDP выбранной модели CPU и особенностей шасси.
Вопросы и ответы
Какие процессоры поддерживает Supermicro H13SSL-N?
Плата рассчитана на один процессор AMD EPYC 9004/9005 Series в сокете Socket SP5 (LGA 6096). Установка AMD EPYC 9005 Series без замены платы требует ревизии платы 2.x. Поддерживаются процессоры с TDP до 400 Вт и до 160 ядер/320 потоков.
Сколько памяти можно установить и на какой скорости она работает?
На плате 12 слотов DDR5 DIMM (1DPC) с поддержкой ECC DDR5 RDIMM, максимальный объём — до 3 ТБ. Скорость зависит от процессора и ревизии платы: до 4800 MT/s с AMD EPYC 9004 Series, до 6000 MT/s с AMD EPYC 9005 Series на плате R2.0 и до 6400 MT/s на плате R2.01.
Какие интерфейсы для накопителей и расширения есть на плате?
Для накопителей предусмотрены 8 портов SATA3, два слота M.2 Key-M (PCIe 5.0 x4, форм-фактор 2280/22110, режим SATA/NVMe), два порта SuperDOM и три порта MCIO (два PCIe 5.0 x8 и один гибридный PCIe 5.0 x8/SATA3). Для расширения доступны 3 слота PCIe 5.0 x16 и 2 слота PCIe 5.0 x8.
Какие сетевые порты и средства удалённого управления есть у H13SSL-N?
На плате два порта 1GBase-T на контроллере Broadcom BCM5720 и отдельный порт 1GBase-T для IPMI (Realtek RTL8211F PHY). Удалённое управление построено на BMC ASPEED AST2600 с поддержкой IPMI.
