Системная плата Supermicro X13SWA-TF-B
Серверная плата формата E-ATX на сокете LGA-4677 с чипсетом Intel W790, 16 слотами ECC DDR5 и 6 слотами PCIe 5.0 x16.
Сокет
LGA-4677
Чипсет
Intel W790
Слоты памяти
16 DIMM, ECC DDR5 RDIMM/LRDIMM
Слоты расширения
6 × PCIe 5.0 x16
О товаре
Supermicro X13SWA-TF-B — системная плата формата E-ATX для сокета LGA-4677 на чипсете Intel W790. Плата поддерживает процессоры Intel Xeon W-3400, W-2400, W-3500 и W-2500 series с числом ядер до 60C/120T, кэшем до 112.5 МБ и тепловым пакетом до 385 Вт.
Память организована на 16 слотах DIMM с поддержкой ECC DDR5 RDIMM/LRDIMM. Максимальный объём составляет до 2 ТБ в конфигурации 2DPC на частоте 4800 MT/s. Поддерживаются модули RDIMM ёмкостью 16, 32, 64, 128 и 256 ГБ; напряжение памяти — 1.1 В. Поддержка ECC обеспечивает коррекцию ошибок памяти.
Подсистема хранения включает 8 портов SATA 3 (6 Гбит/с) с поддержкой RAID 0/1/5/10, два порта U.2 PCIe 3.0 для NVMe-накопителей типоразмера 2.5" с программным RAID 0/1 и четыре слота M.2 с интерфейсом PCIe 5.0 x4 под ключ M для накопителей 2280/22110 с программным RAID 0/1/5/10. Слоты M.2 поставляются без радиатора.
Конфигурация слотов PCIe 5.0 x16 зависит от установленного процессора. С процессорами Xeon W-3400/W-3500 доступны 6 слотов PCIe 5.0 x16 с поддержкой до 6 однослотовых, 4 двуслотовых или 2 трёхслотовых видеокарт. С процессорами Xeon W-2400/W-2500 доступны 3 слота PCIe 5.0 x16 (слоты 3/5/7) с поддержкой до 3 однослотовых, 3 двуслотовых или 2 трёхслотовых видеокарт.
Сетевые возможности включают порт 10GbE RJ45 на контроллере Marvell AQC113C и порт 1GbE на контроллере Intel Ethernet Controller I210-AT, разделяемый с IPMI. Для удалённого управления предусмотрен выделенный порт IPMI.
Технические характеристики
| Общие сведения | |
|---|---|
| Форм-фактор | E-ATX |
| Размеры | 13" × 12" (33.02 × 30.48 см) |
| Part number | MBD-X13SWA-TF |
| Процессор и чипсет | |
| Сокет | LGA-4677 |
| Чипсет | Intel W790 |
| Поддерживаемые процессоры | Intel Xeon W-3400, W-2400, W-3500, W-2500 series |
| Ядра / потоки | До 60C/120T |
| Кэш | До 112.5 МБ |
| Тепловой пакет процессора | До 385 Вт TDP |
| Память | |
| Слоты памяти | 16 DIMM |
| Тип памяти | ECC DDR5 RDIMM/LRDIMM |
| Максимальный объём (2DPC) | До 2 ТБ, 4800 MT/s |
| Ёмкости RDIMM | 16, 32, 64, 128, 256 ГБ |
| Напряжение памяти | 1.1 В |
| Накопители | |
| SATA | 8 портов SATA (6 Гбит/с) через Intel W790; RAID 0/1/5/10 |
| U.2 | 2 порта U.2 PCIe 3.0 для NVMe 2.5" SSD (U.2-1, U.2-2); программный RAID 0/1 |
| M.2 | 4 слота M.2 PCIe 5.0 x4 (ключ M, 2280/22110); программный RAID 0/1/5/10; без радиатора |
| Слоты расширения | |
| PCIe (Xeon W-3400/W-3500) | 6 слотов PCIe 5.0 x16; до 6 однослотовых, 4 двуслотовых или 2 трёхслотовых видеокарт |
| PCIe (Xeon W-2400/W-2500) | 3 слота PCIe 5.0 x16 (слоты 3/5/7); до 3 однослотовых, 3 двуслотовых или 2 трёхслотовых видеокарт |
| Сеть и управление | |
| Сетевые контроллеры | Marvell AQC113C — 1 × 10GbE RJ45; Intel Ethernet Controller I210-AT — 1 × 1GbE, разделяемый с IPMI |
| Удалённое управление | IPMI с выделенным портом |
| Ввод-вывод | |

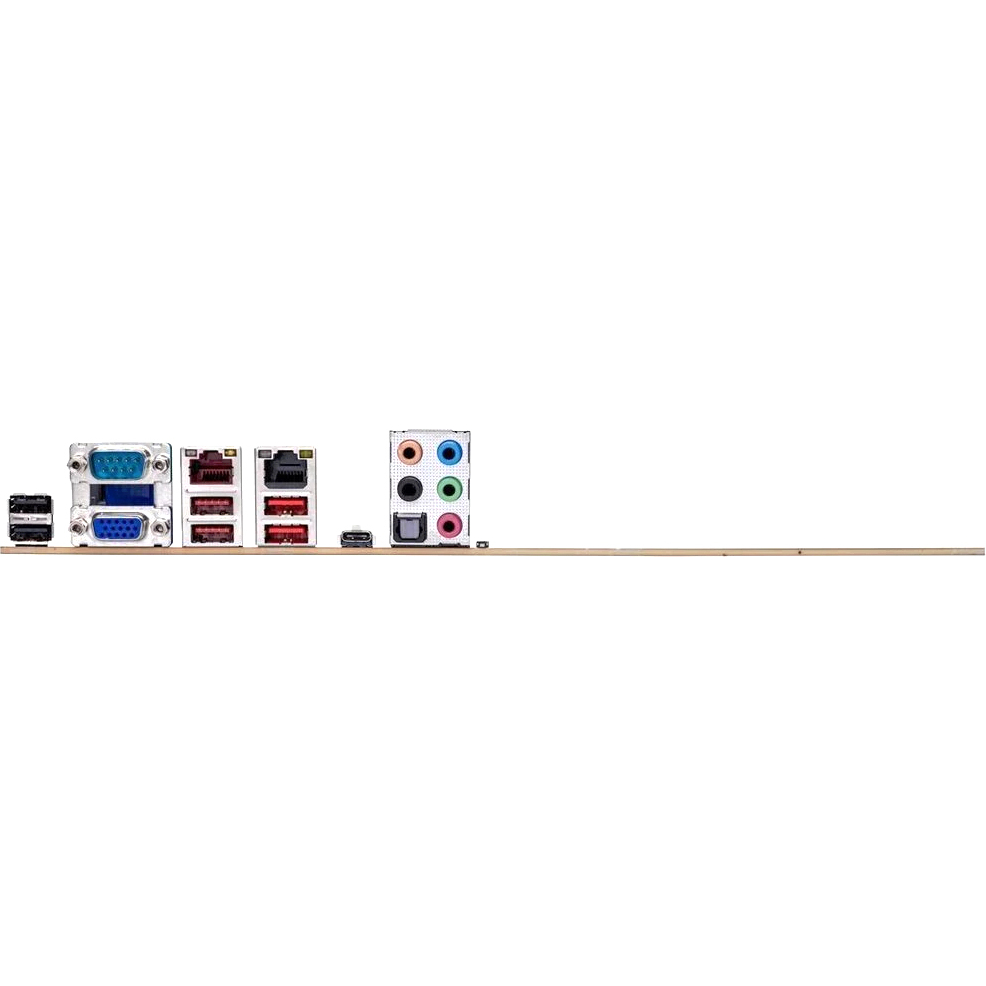

| USB | 2 × USB 2 (внутренний разъём); 2 × USB 3.2 Gen1 (внутренний разъём); 1 × USB 3.2 Gen2x2 Type-C (задняя панель); 1 × USB 3.2 Gen2x2 (внутренний разъём); 2 × USB 2 Type-A (задняя панель); 4 × USB 3.2 Gen2x1 Type-A (задняя панель) |
| Видеовыход | 1 × VGA |
| Последовательный порт | 1 × COM (задняя панель) |
| Аудио | Realtek ALC888S 7.1 HD Audio |
| TPM | Разъём TPM 2.0 |
| BIOS и охлаждение | |
| Тип BIOS | AMI 32MB SPI Flash |
| Функции BIOS | ACPI 6.0; SMBIOS 3.0 или новее |
| Разъёмы вентиляторов | 10 × 4-pin (до 10 вентиляторов) |
Комплектация
- Переходник питания CPU-GPU, CBL-PWEX-0663 — 1 шт.
- Крепление E1A для процессоров Intel Xeon W-3400/W-3500 series (112L), SKT-1333L-0001-LTS — 1 шт.
- Крепление E1B для процессоров Intel Xeon W-2400/W-2500 series (64L), SKT-1424L-001B-LTS — 1 шт.
- Заглушка I/O Shield MCP-260-00182-0B с EMI-прокладкой и чёрной майларовой плёнкой — 1 шт.
- Кабели SATA CBL-0044L — 2 шт.
Что проверить перед заказом
- Сверяйте сокет LGA-4677 с сокетом выбранного процессора Intel Xeon W-3400, W-2400, W-3500 или W-2500 series.
- Число доступных слотов PCIe 5.0 x16 зависит от серии процессора: 6 слотов для W-3400/W-3500 и 3 слота (3/5/7) для W-2400/W-2500.
- Модули памяти должны быть ECC DDR5 RDIMM или LRDIMM; сверяйте тип и ёмкость с требованиями конфигурации.
- Форм-фактор E-ATX и размеры 33.02 × 30.48 см сверяйте с посадочными размерами корпуса.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X13SWA-TF-B?
Плата на сокете LGA-4677 поддерживает процессоры Intel Xeon W-3400, W-2400, W-3500 и W-2500 series с числом ядер до 60C/120T, кэшем до 112.5 МБ и тепловым пакетом до 385 Вт.
Сколько памяти можно установить и какого типа?
Предусмотрено 16 слотов DIMM под ECC DDR5 RDIMM/LRDIMM. Максимальный объём в конфигурации 2DPC — до 2 ТБ на частоте 4800 MT/s; поддерживаются модули RDIMM ёмкостью 16, 32, 64, 128 и 256 ГБ.
Сколько слотов PCIe 5.0 x16 доступно и от чего это зависит?
С процессорами Xeon W-3400/W-3500 доступны 6 слотов PCIe 5.0 x16 с поддержкой до 6 однослотовых, 4 двуслотовых или 2 трёхслотовых видеокарт. С процессорами Xeon W-2400/W-2500 доступны 3 слота PCIe 5.0 x16 (слоты 3/5/7) с поддержкой до 3 однослотовых, 3 двуслотовых или 2 трёхслотовых видеокарт.
Какие интерфейсы хранения и сетевые порты есть на плате?
Для накопителей предусмотрены 8 портов SATA 3 (6 Гбит/с) с RAID 0/1/5/10, 2 порта U.2 PCIe 3.0 для NVMe 2.5" SSD и 4 слота M.2 PCIe 5.0 x4 под ключ M (2280/22110). Сеть включает порт 10GbE RJ45 на контроллере Marvell AQC113C и порт 1GbE на контроллере Intel I210-AT, разделяемый с IPMI.
