Материнская плата SuperMicro MBD-X14SBI-F-O
Гарантия
Поддержка производителя
Оплата по счету
Для юрлиц и ИП с НДС 22%
Доставка по России
Собственная логистика и ТК
ЭДО
УПД отправим в ЭДО

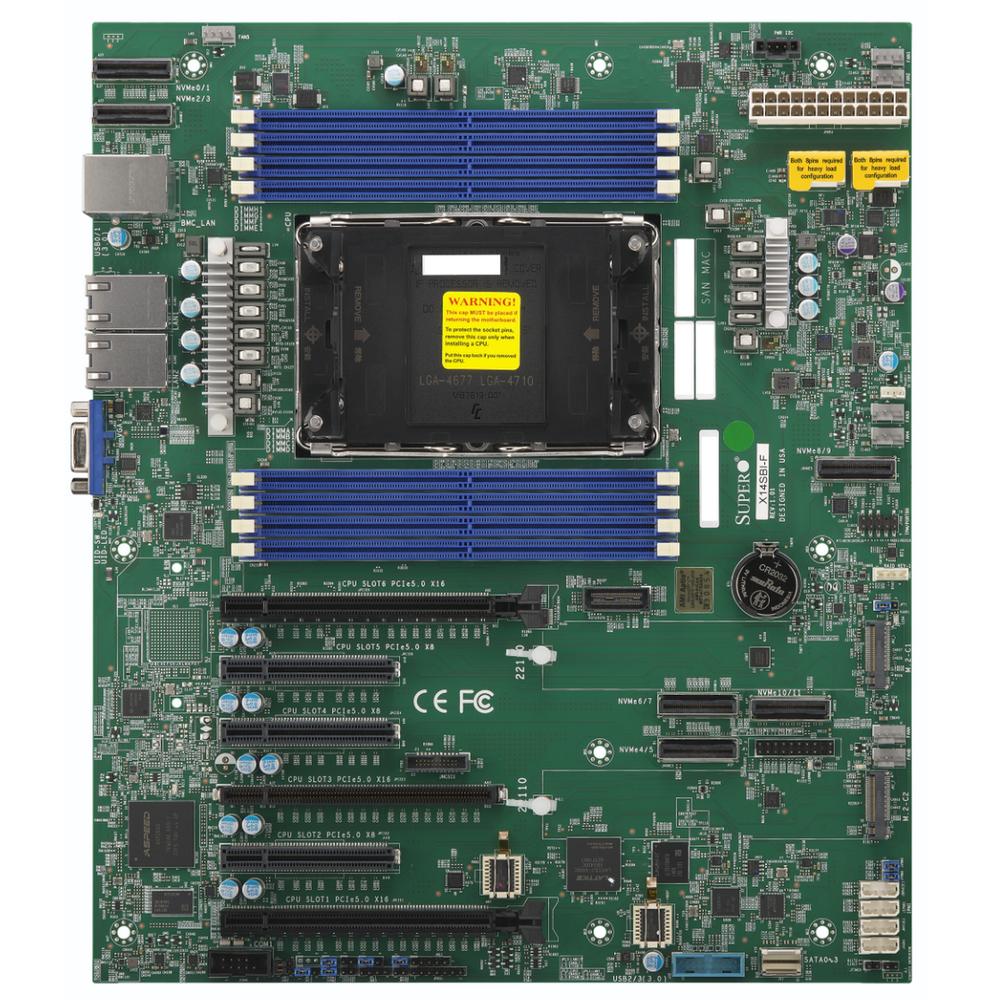

Материнская плата Supermicro X14SBI-F
Серверная плата формата ATX с одним процессорным разъёмом LGA-4710 (Socket E2), восемью слотами DIMM и слотами PCIe 5.0.
Процессорный разъём
LGA-4710 (Socket E2), один процессор
Память
8 слотов DIMM, ECC DDR5 RDIMM/MRDIMM
Форм-фактор
ATX, 31,24 × 26,67 см
Управление
ASPEED AST2600 BMC, IPMI
О товаре
Supermicro X14SBI-F (MBD-X14SBI-F-O) — одно-процессорная серверная материнская плата формата ATX с процессорным разъёмом LGA-4710 (Socket E2). Плата рассчитана на процессоры Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами; для поддержки процессоров Xeon 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше. Поддерживаются процессоры с TDP до 350 Вт, число P-ядер — до 144.
Под систему памяти отведено 8 слотов DIMM с напряжением 1,1 В. Максимальный объём (1DPC) — до 512 ГБ ECC DDR5 MRDIMM 8000 МТ/с (только с P-ядрами); поддерживаются также ECC DDR5 RDIMM 6400 МТ/с. Доступны модули MRDIMM 32 ГБ и 64 ГБ, RDIMM 16, 24, 32, 48, 64, 96 и 128 ГБ, 3DS RDIMM 256 ГБ.
Для карт расширения предусмотрены 3 слота PCIe 5.0 x16, 3 слота PCIe 5.0 x8 и 6 разъёмов MCIO с PCIe 5.0 x8. Слот PCIe 5.0 Slot 6 и разъёмы JNVME3–6 задействуются при установке определённых процессоров. Для накопителей есть 2 слота M.2 PCIe 5.0 x2 (M-key, типоразмер 22110) и 4 порта SATA 6 Гбит/с через ASMedia ASM1164 (подключение через SlimSAS).
Сетевые возможности — два порта 1GbE на контроллере Intel I210 и отдельный порт 1GbE для IPMI. Встроенный контроллер ASPEED AST2600 BMC обеспечивает удалённое управление. На плате также размещены 2 порта USB 3.2 Gen1 на задней панели и 2 через внутренний разъём, видеовыход VGA D-Sub, последовательный порт COM (внутренний разъём), разъём TPM и 7 четырёхконтактных разъёмов для вентиляторов.
Технические характеристики
| Общие сведения | |
|---|---|
| Part number | MBD-X14SBI-F |
| Форм-фактор | ATX |
| Габариты | 12,3" × 10,5" (31,24 × 26,67 см) |
| Процессор | |
| Процессорный разъём | Single Socket E2 (LGA-4710) |
| Поддерживаемые процессоры | Intel Xeon 6700/6500 серии с P-ядрами; Intel Xeon 6700 серии с E-ядрами |
| Требование к BIOS | BIOS 1.2 или выше для процессоров Xeon 6700/6500 серии с P-ядрами |
| Число P-ядер | До 144 |
| TDP процессоров | До 350 Вт |
| Память | |
| Слоты памяти | 8 слотов DIMM |
| Тип памяти | ECC DDR5 RDIMM, ECC DDR5 MRDIMM |
| Максимальный объём (1DPC) | До 512 ГБ ECC DDR5 MRDIMM 8000 МТ/с (только с P-ядрами); до 2 ТБ ECC DDR5 RDIMM 6400 МТ/с |
| Поддерживаемые модули MRDIMM (P-core only) | 32 ГБ, 64 ГБ |
| Поддерживаемые модули RDIMM | 16, 24, 32, 48, 64, 96, 128 ГБ |
| Поддерживаемые модули 3DS RDIMM | 256 ГБ |
| Напряжение памяти | 1,1 В |
| Слоты расширения и накопители | |
| Слоты PCIe | 3 × PCIe 5.0 x16; 3 × PCIe 5.0 x8; 6 × PCIe 5.0 x8 через разъёмы MCIO |
| Условие активации слотов | PCIe 5.0 Slot 6 и JNVME3–6 задействуются при установке определённых процессоров |
| Слоты M.2 | 2 × M.2 PCIe 5.0 x2 (M-key, 22110) |
| SATA | 4 × SATA 6 Гбит/с через ASMedia ASM1164; подключение через SlimSAS |
| Сеть и управление | |
| Сетевой контроллер | 2 порта 1GbE на Intel I210 |
| Сетевые порты | 2 × RJ45 1GbE; 1 × RJ45 1GbE выделенный IPMI |
| IPMI | ASPEED AST2600 BMC, IPMI 2.0 с KVM-over-LAN |
| Ввод-вывод | |
| USB | 2 × USB 3.2 Gen1 (задняя панель); 2 × USB 3.2 Gen1 (внутренний разъём) |
| Видеовыход | 1 × VGA D-Sub |
| Последовательный порт | 1 × COM (внутренний разъём) |
| TPM | 1 разъём TPM; TPM 2.0 (TPM9672, TCG2.0, Intel TXT) |
| BIOS и охлаждение | |
| Тип BIOS | AMI 64MB UEFI |
| Функции BIOS | ACPI 6.5, SMBIOS 3.7 или выше, UEFI 2.9 |
| Разъёмы вентиляторов | 7 × 4-контактных (до 7 вентиляторов) |
Комплектация
- CPU carrier SKT-1543H-0000-FXC (для процессоров Intel Xeon 6, XCC) — 1 шт.
- CPU carrier SKT-1544H-0000-FXC (для процессоров Intel Xeon 6, HCC/LCC) — 1 шт.
- I/O Shield MCP-260-00042-1N со стандартной заглушкой и EMI-прокладкой — 1 шт.
- Кабель SATA CBL-SAST-1280QT4S2-100 (SlimSAS x4 — 4×SATA, 80 см) — 1 шт.
Вопросы и ответы
С какими процессорами совместима плата Supermicro X14SBI-F?
Плата устанавливается в разъём LGA-4710 (Socket E2) и рассчитана на процессоры Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами с TDP до 350 Вт. Для процессоров Xeon 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
Какую память поддерживает плата и сколько слотов доступно?
На плате 8 слотов DIMM с напряжением 1,1 В. Поддерживаются ECC DDR5 RDIMM (до 2 ТБ, 6400 МТ/с) и ECC DDR5 MRDIMM (до 512 ГБ, 8000 МТ/с, только с P-ядрами). Доступны модули MRDIMM 32 и 64 ГБ, RDIMM 16–128 ГБ и 3DS RDIMM 256 ГБ.
Какие слоты расширения и разъёмы для накопителей есть на плате?
Предусмотрены 3 слота PCIe 5.0 x16, 3 слота PCIe 5.0 x8 и 6 разъёмов MCIO с PCIe 5.0 x8. Для накопителей доступны 2 слота M.2 PCIe 5.0 x2 (M-key, 22110) и 4 порта SATA 6 Гбит/с через ASMedia ASM1164 с подключением через SlimSAS. Слот PCIe 5.0 Slot 6 и разъёмы JNVME3–6 задействуются при установке определённых процессоров.
Как организовано удалённое управление сервером?
На плате установлен контроллер ASPEED AST2600 BMC с поддержкой IPMI 2.0 и KVM-over-LAN. Для удалённого управления предусмотрен отдельный порт RJ45 1GbE, выделенный под IPMI.
