Материнская плата SuperMicro MBD-X14SBI-F-B
Гарантия
Поддержка производителя
Оплата по счету
Для юрлиц и ИП с НДС 22%
Доставка по России
Собственная логистика и ТК
ЭДО
УПД отправим в ЭДО

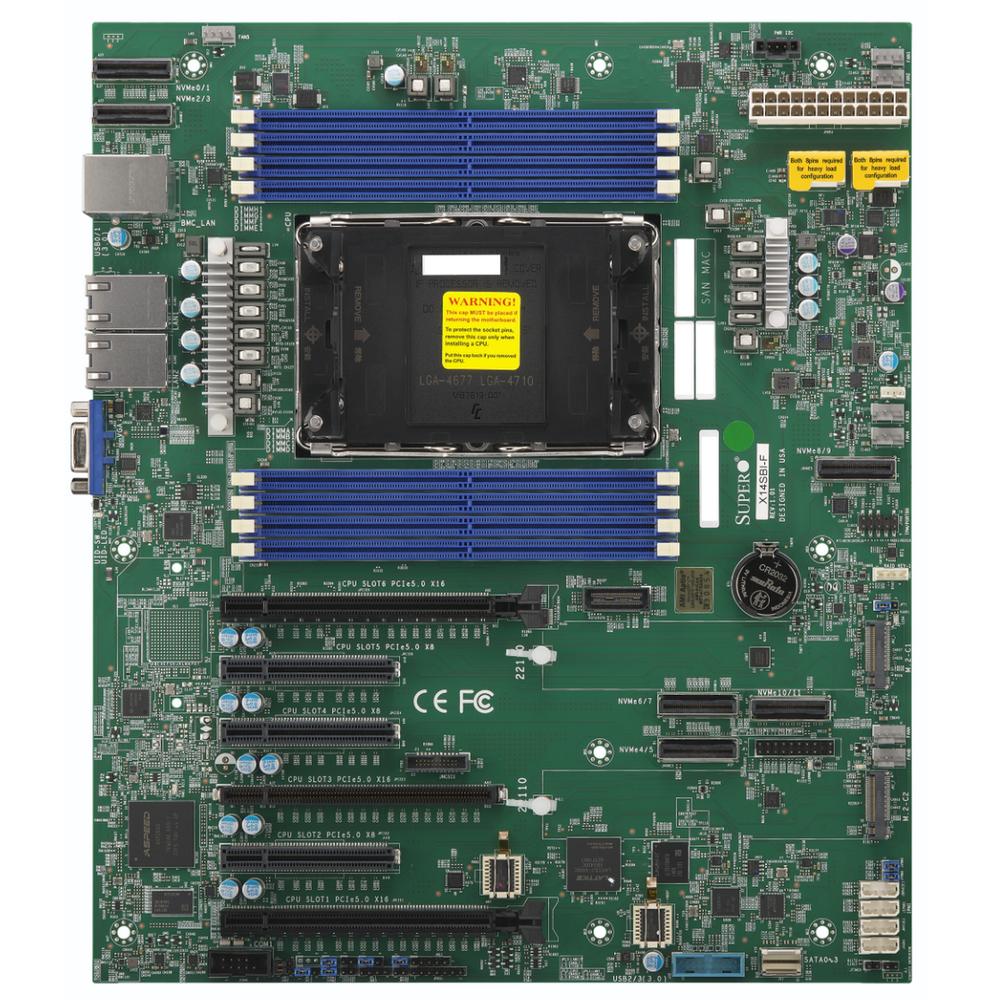

Серверная материнская плата Supermicro X14SBI-F
Micro-ATX, сокет LGA-4710 (Socket E2), 8 слотов DDR5, PCIe 5.0
Форм-фактор
Micro-ATX
Сокет процессора
LGA-4710 (Socket E2)
Слоты памяти
8 слотов DDR5
Слоты расширения
3 × PCIe 5.0 x16, 3 × PCIe 5.0 x8
О товаре
Supermicro X14SBI-F — серверная материнская плата формата Micro-ATX с одним процессорным сокетом LGA-4710 (Socket E2). Плата рассчитана на процессоры Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами; для работы с процессорами 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше. Поддерживаются процессоры с TDP до 350 Вт, число P-ядер — до 144C.
Подсистема памяти построена на 8 слотах DDR5. Максимальный объём при 1 модуле на канал — до 512 ГБ ECC DDR5 MRDIMM с частотой 8000 MT/s (только с P-ядрами), также поддерживаются модули ECC RDIMM DDR5-6400 MT/s общим объёмом до 2 ТБ. Напряжение памяти — 1,1 В. Для установки доступны MRDIMM 32 ГБ и 64 ГБ, RDIMM 16, 24, 32, 48, 64, 96 и 128 ГБ, а также 3DS RDIMM 256 ГБ.
Для плат расширения предусмотрены три слота PCIe 5.0 x16 и три слота PCIe 5.0 x8, ещё шесть линий PCIe 5.0 x8 выведены через разъёмы MCIO. Слот PCIe 5.0 Slot 6 и разъёмы JNVME3–6 работают при установке определённых процессоров. Также на плате два слота M.2 с интерфейсом PCIe 5.0 x2 под накопители формата 22110 с ключом M.
Сетевые возможности обеспечивает контроллер Intel I210 с двумя портами 1GbE RJ45; отдельный порт RJ45 1GbE выделен под IPMI. Управление построено на базе ASPEED AST2600 BMC. Для периферии есть два порта USB 3.2 Gen1 на задней панели и два USB 3.2 Gen1 через внутренний разъём, видеовыход VGA D-Sub и последовательный порт COM через разъём на плате. Дисковая подсистема — 4 порта SATA 6 Гбит/с через ASMedia ASM1164 с выводом через SlimSAS.
Технические характеристики
| Общие сведения | |
|---|---|
| Форм-фактор | Micro-ATX |
| Габариты | 12,3" × 10,5" (31,24 см × 26,67 см) |
| Part number | MBD-X14SBI-F |
| Процессор | |
| Сокет | Single Socket E2 (LGA-4710) |
| Поддержка процессоров | Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами |
| Требование к BIOS | BIOS 1.2 или выше для поддержки процессоров Intel Xeon 6700/6500 серии с P-ядрами |
| Число ядер | P-ядра: до 144C |
| TDP процессора | До 350 Вт |
| Отдельные процессоры | Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521P, 6511P |
| Память | |
| Число слотов | 8 слотов DIMM |
| Максимальный объём (1DPC) | До 512 ГБ 8000 MT/s ECC DDR5 MRDIMM (только с P-ядрами); до 2 ТБ ECC RDIMM DDR5-6400 MT/s |
| Поддерживаемые модули | MRDIMM (только с P-ядрами): 32 ГБ, 64 ГБ; RDIMM: 16, 24, 32, 48, 64, 96, 128 ГБ; 3DS RDIMM: 256 ГБ |
| Напряжение памяти | 1,1 В |
| Слоты расширения и накопители | |
| Слоты PCIe | 3 × PCIe 5.0 x16, 3 × PCIe 5.0 x8 |
| PCIe через MCIO | 6 × PCIe 5.0 x8 через разъёмы MCIO |
| Условие работы слотов | PCIe 5.0 Slot 6 и JNVME3–6 работают при установке определённых процессоров |
| M.2 | 2 слота M.2 PCIe 5.0 x2 (M-key, форм-фактор 22110) |
| SATA | 4 × SATA 6 Гбит/с через ASMedia ASM1164; вывод через SlimSAS |
| Сеть и управление | |
| Сетевой контроллер | 2 × 1GbE Intel I210 |
| Сетевые порты | 2 × RJ45 1GbE, 1 × RJ45 1GbE выделенный IPMI |
| IPMI | ASPEED AST2600 BMC |
| Ввод-вывод | |
| USB | 2 × USB 3.2 Gen1 (задняя панель), 2 × USB 3.2 Gen1 (внутренний разъём) |
| Видеовыход | 1 × VGA D-Sub |
| Последовательный порт | 1 × COM (разъём на плате) |
| TPM | 1 разъём TPM; TPM 2.0 |
| BIOS и безопасность | |
| Тип BIOS | AMI 64MB UEFI |
| Функции BIOS | ACPI 6.5, SMBIOS 3.7 или выше, UEFI 2.9 |
| Безопасность | Trusted Platform Module (TPM) 2.0 |
| Охлаждение и мониторинг | |
| Разъёмы вентиляторов | 7 × 4-pin (до 7 вентиляторов) |
| Мониторинг напряжений | +12 В, +3,3 В, +5 В, +5 В standby, напряжение памяти, напряжение CPU, VBAT; контроль вскрытия корпуса |
| Температурный мониторинг | Thermal monitor 2 (TM2) |
Что проверить перед заказом
- Процессор должен быть совместим с сокетом LGA-4710 (Socket E2) и относиться к Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами.
- Для процессоров Intel Xeon 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
- Модули памяти должны быть серверными DDR5 (MRDIMM, RDIMM или 3DS RDIMM) с поддержкой ECC; MRDIMM работают только с P-ядрами.
Комплектация
- CPU carrier SKT-1543H-0000-FXC для процессоров Intel Xeon 6 (XCC) — 1 шт.
- CPU carrier SKT-1544H-0000-FXC для процессоров Intel Xeon 6 (HCC/LCC) — 1 шт.
- I/O Shield MCP-260-00042-1N с EMI-прокладкой — 1 шт.
- Кабель SATA CBL-SAST-1280QT4S2-100 (SlimSAS x4 — 4× SATA, 80 см) — 1 шт.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X14SBI-F?
Плата поддерживает Intel Xeon 6700/6500 серии с P-ядрами или Intel Xeon 6700 серии с E-ядрами в сокете LGA-4710 (Socket E2) с TDP до 350 Вт. Для процессоров 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
Сколько памяти и какого типа можно установить?
На плате 8 слотов DDR5. Поддерживаются ECC RDIMM DDR5-6400 MT/s общим объёмом до 2 ТБ, а также ECC DDR5 MRDIMM 8000 MT/s до 512 ГБ (только с P-ядрами). Доступны модули MRDIMM 32 и 64 ГБ, RDIMM 16–128 ГБ и 3DS RDIMM 256 ГБ.
Какие слоты расширения и разъёмы для накопителей есть на плате?
Предусмотрены три слота PCIe 5.0 x16 и три PCIe 5.0 x8, а также шесть линий PCIe 5.0 x8 через разъёмы MCIO. Слот PCIe 5.0 Slot 6 и разъёмы JNVME3–6 работают при установке определённых процессоров. Для накопителей есть два слота M.2 PCIe 5.0 x2 (M-key, 22110) и четыре порта SATA 6 Гбит/с через SlimSAS.
Как организовано удалённое управление сервером?
Управление построено на контроллере ASPEED AST2600 BMC. Для него предусмотрен отдельный порт RJ45 1GbE, выделенный под IPMI.
