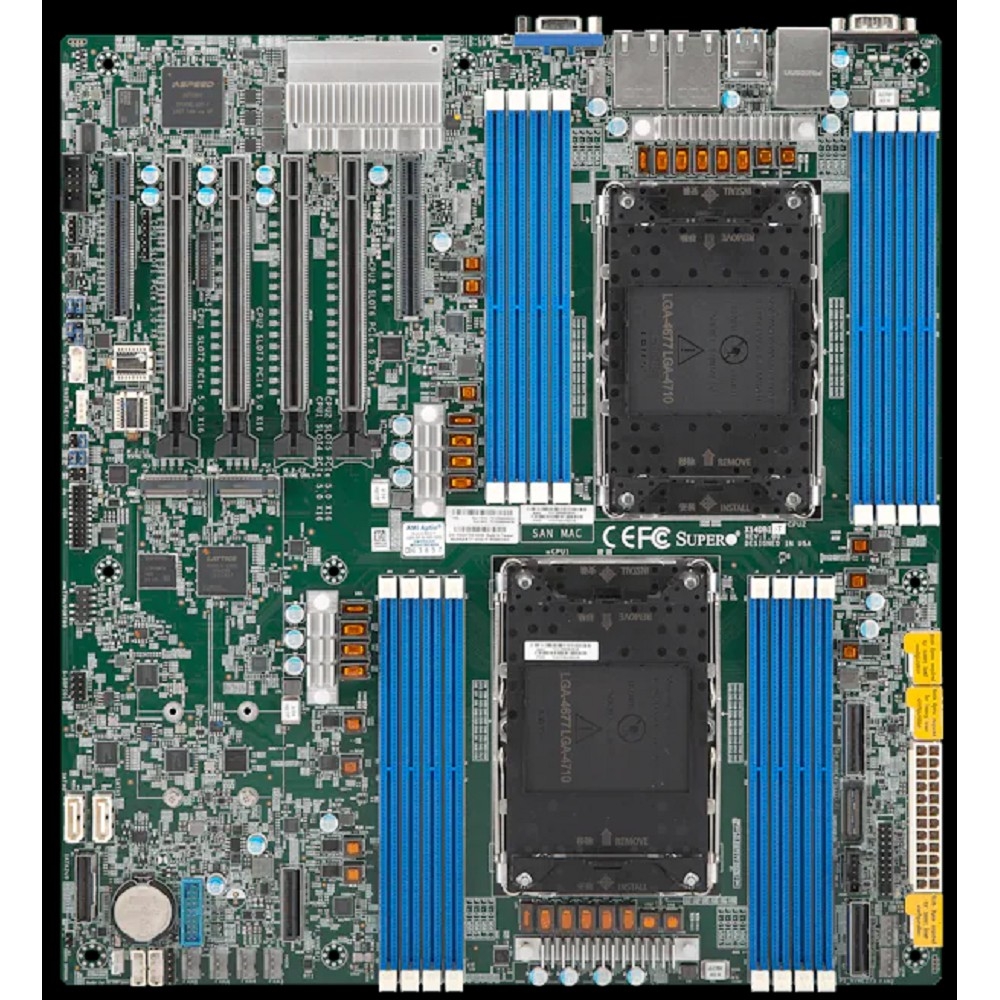

Серверная материнская плата Supermicro X14DBI-T
Двухпроцессорная плата формата E-ATX с сокетами LGA 4710, поддержкой DDR5 и двумя портами 10GbE.
Форм-фактор
E-ATX
Сокеты
2 × LGA 4710 (Socket E2)
Память
16 слотов DDR5 RDIMM ECC, до 4 ТБ
Сеть
2 × 10GbE (Broadcom BCM57416)
О товаре
Supermicro X14DBI-T — серверная материнская плата формата E-ATX с двумя процессорными сокетами LGA 4710 (Socket E2). Плата поддерживает процессоры Intel Xeon 6700/6500 серий с P-ядрами и Intel Xeon 6700 серии с E-ядрами с TDP до 350 Вт; для работы с процессорами 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
Системная память — DDR5 ECC RDIMM в 16 слотах. Максимальный объём составляет до 4 ТБ при скорости до 6400 MT/s (1DPC). Для памяти MRDIMM заявлена поддержка до 1 ТБ при скорости до 8000 MT/s, при этом MRDIMM поддерживается только процессорами 6700/6500 серии с P-ядрами. Плата поддерживает CXL 2.0.
Для плат расширения предусмотрены четыре слота PCIe 5.0 x16 и два слота PCIe 5.0 x8. Установка накопителей возможна в два слота M.2 PCIe 5.0 x4 (M-key, типоразмеры 2280 и 22110), а также через три разъёма MCIO 5.0 x8 с поддержкой шести подключений PCIe 5.0 x4 NVMe. Дисковая подсистема включает два порта SATA 3.0 с поддержкой RAID 0/1 и разъём SlimSAS x8 (JS1) для восьми подключений SATA 3.0 с поддержкой RAID 0, 1, 5 и 10.
Сетевые возможности обеспечивает контроллер Broadcom BCM57416 с двумя портами 10GBase-T. Управление построено на базе BMC ASPEED AST2600 с выделенным портом BMC LAN и одним общим портом LAN1. Видеовыход — VGA (D-Sub) на задней панели, видеоконтроллер реализован через ASPEED AST2600.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | X14DBI-T |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | E-ATX |
| Габариты | 307,3 × 332,7 мм |
| Область применения | Для сервера |
| Поддержка 64bit | Есть |
| Масса | 0,8 кг |
| Процессор | |
| Разъём для процессора | LGA 4710 (Socket E2) |
| Количество разъёмов | 2 |
| Типы поддерживаемых процессоров | Intel Xeon 6700/6500 series processors with P-cores или Intel Xeon 6700 series processors with E-cores |
| Максимальный TDP процессора | до 350 Вт |
| Максимальное число P-ядер | до 144 |
| Чипсет | Встроен в процессор |
| Интегрированный процессор | Нет |
| Требование к BIOS | BIOS 1.2 или выше для процессоров Intel Xeon 6700/6500 серии с P-ядрами |
| Память | |
| Тип памяти | DDR5 |
| Количество слотов | 16 |
| Максимальный объём памяти | до 4 ТБ |
| Максимальная частота | до 6400 MT/s (1DPC) |
| Поддержка ECC | Да |
| Registered (RDIMM) | Да |
| Unbuffered | Нет |
| Режим работы памяти | Двухканальный |
| Напряжение памяти | 1,1 В |
| Поддержка MRDIMM | до 1 ТБ, до 8000 MT/s, только с процессорами 6700/6500 серии с P-ядрами |
| Типоразмеры модулей MRDIMM | 32 ГБ, 64 ГБ |
| Типоразмеры модулей RDIMM | 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ, 96 ГБ, 128 ГБ |
| Типоразмеры модулей 3DS RDIMM | 256 ГБ |
| Слоты расширения | |
| PCIe 5.0 x16 | 4 |
| PCIe 5.0 x8 | 2 |
| M.2 | 2 слота PCIe 5.0 x4, M-key, типоразмеры 2280 и 22110 |
| Разъёмы MCIO | 3 × MCIO 5.0 x8 с поддержкой шести подключений PCIe 5.0 x4 NVMe |
| Поддержка CXL | 2.0 |
| Накопители и RAID | |
| SATA 3.0 | 2 порта (SATA0, SATA1) |
| SlimSAS x8 (JS1) | 8 подключений SATA 3.0 (SATA2–9) |
| Уровни RAID (SATA) | RAID 0, 1 |
| Уровни RAID (SlimSAS) | RAID 0, 1, 5, 10 |
| Сеть и управление | |
| Интегрированный сетевой контроллер | 10/100/1000/10000 Base-T |
| Чипсет сетевого адаптера | Broadcom BCM57416 |
| Количество сетевых портов | 2 × 10GbE |
| BMC | ASPEED AST2600, выделенный порт BMC LAN и общий порт LAN1 |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| Порты ввода-вывода | |
| USB 3.2 (внешние) | 4 (Type-A, 5 Гбит/с) |
| USB 3.2 (внутренние) | 2 (через разъём, 5 Гбит/с) |
| Видеовыход | VGA (D-Sub), 1 на задней панели, 1 разъём VGA (JFP2) |
| Интегрированное видео | Есть (через ASPEED AST2600) |
| Последовательные порты (COM) | 1 на задней панели (COM1), 1 внутренний разъём (COM2) |
| Звуковой контроллер | Нет |
| Питание и охлаждение | |
| Разъём питания материнской платы | ATX 24 pin |
| Разъём питания процессора | 8 pin + 8 pin |
| Разъёмы для вентиляторов | 8 × 4-pin |
| Прочее | |
| BIOS | AMI SPI BIOS |
| TPM | Разъём TPM, поддержка TPM 2.0 |
| Подсветка | Нет |
Что проверить перед заказом
- Процессор должен соответствовать сокету LGA 4710 (Socket E2); поддерживаются Intel Xeon 6700/6500 серии с P-ядрами и Intel Xeon 6700 серии с E-ядрами.
- Для процессоров Intel Xeon 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
- Модули памяти должны быть DDR5 ECC RDIMM; память MRDIMM работает только с процессорами 6700/6500 серии с P-ядрами.
Комплектация
- Материнская плата.
- CPU carrier SKT-1543H-0000-FXC — 2 шт. (для процессоров Intel Xeon 6 XCC).
- CPU carrier SKT-1544H-0000-FXC — 2 шт. (для процессоров Intel Xeon 6 HCC/LCC).
- I/O Shield MCP-260-00042-3N — 1 шт.
- Кабель SATA CBL-0044L (SlimSAS x4 — 4 × SATA, 80 см) — 2 шт.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X14DBI-T?
Плата имеет два сокета LGA 4710 (Socket E2) и поддерживает процессоры Intel Xeon 6700/6500 серии с P-ядрами и Intel Xeon 6700 серии с E-ядрами с TDP до 350 Вт. Для процессоров 6700/6500 серии с P-ядрами требуется BIOS версии 1.2 или выше.
Какую память можно установить и каков максимальный объём?
В 16 слотов устанавливается память DDR5 ECC RDIMM; максимальный объём — до 4 ТБ при скорости до 6400 MT/s (1DPC). Память MRDIMM объёмом до 1 ТБ и скоростью до 8000 MT/s поддерживается только процессорами 6700/6500 серии с P-ядрами.
Какие слоты расширения и разъёмы для накопителей есть на плате?
Предусмотрены четыре слота PCIe 5.0 x16 и два слота PCIe 5.0 x8, а также два слота M.2 PCIe 5.0 x4 (M-key, 2280/22110) и три разъёма MCIO 5.0 x8 с поддержкой шести подключений PCIe 5.0 x4 NVMe. Для SATA-накопителей доступны два порта SATA 3.0 и разъём SlimSAS x8 (JS1) на восемь подключений SATA 3.0.
Какие сетевые интерфейсы и средства управления реализованы?
Сеть построена на контроллере Broadcom BCM57416 с двумя портами 10GBase-T. Управление обеспечивает BMC ASPEED AST2600 с выделенным портом BMC LAN и общим портом LAN1.
