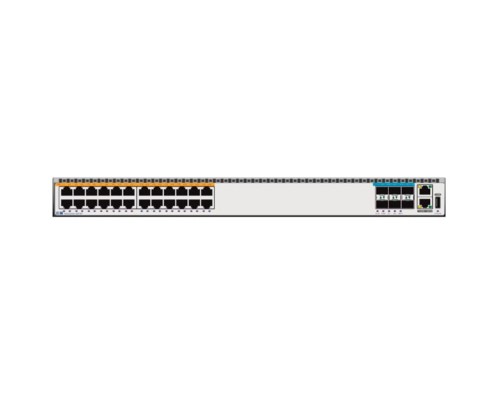

MAIPU NSS3530-30TXF Коммутатор V1 Version: 24*100/1000M Base-T interfaces, 6*1/10G SFP+ interfaces, Dual Power Supply Slots NSS3530-30TXF

Подробное описание коммутатора Maipu NSS3530-30TXF

 Введение

Коммутатор Maipu NSS3530-30TXF — это высокопроизводительный управляемый стекируемый коммутатор уровня L3, предназначенный для построения надежных и масштабируемых корпоративных сетей. Он сочетает передовые технологии, гибкость конфигурации и высокую производительность, что делает его идеальным решением для средних и крупных предприятий. Устройство поддерживает широкий спектр функций, включая стекирование, расширенные протоколы маршрутизации и комплексную безопасность38.

 Технические характеристики

1. Аппаратные параметры:

   • Коммутационная способность: 168 Гбит/с.

   • Скорость пересылки пакетов: 95.2 млн пакетов в секунду (Mpps).

   • Оперативная память: 1 ГБ.

   • Flash-память: 8 ГБ.

   • Буфер пакетов: Информация не указана в результатах поиска.

   • Таблица MAC-адресов: 32,000 записей.

   • Таблица маршрутизации: 12,000 записей для IPv4 и 6,000 записей для IPv6.

   • Поддержка Jumbo-кадров: До 12K.

2. Порты и интерфейсы:

   • 24 порта 10/100/1000 Base-T (медные Ethernet).

   • 6 портов SFP+ 1/10G (для оптических модулей).

   • Консольный порт: RJ45 и USB 2.0 для управления.

   • Другие интерфейсы: 1 порт DC0.

3. Питание и энергоэффективность:

   • Блок питания: Двойные модульные слоты питания (поддержка переменного тока AC 100-240 В).

   • Потребляемая мощность: ≤37 Вт (без PoE).

   • Поддержка PoE: Отсутствует.

   • Энергоэффективность: Соответствует стандарту IEEE 802.3az (Energy Efficient Ethernet).

4. Физические параметры:

   • Размеры (Ш×Г×В): 442 × 320 × 44.2 мм.

   • Исполнение: Для установки в стойку.

   • Рабочая температура: от -5°C до 45°C.

   • Влажность: 10%～90% без конденсации.

   • Защита от перенапряжения: 6KV (анти-молниевая и анти-статическая защита).

   • Среднее время наработки на отказ (MTBF): >100,000 часов.

 Функциональные возможности

1. Стекирование и агрегация каналов:

   • Поддержка технологий VST (Virtual Stacking Technology) и M-LAG (Multi-Chassis Link Aggregation) для объединения до 8 коммутаторов в логическую систему с единым управлением и повышенной надежностью8.

   • Автоматическое восстановление: Протокол G.8032 (ERPS) обеспечивает переключение на резервные пути за 50 мс8.

2. Маршрутизация и многоадресная рассылка:

   • Протоколы маршрутизации L3: Статическая маршрутизация, RIP v1/v2, RIPng, OSPF v2/v3, BGP, ISIS, VRRP/VRRPv338.

   • Многоадресная рассылка: Поддержка IGMP, PIM-SM для IPv4 и IPv6, IGMP Snooping8.

3. Безопасность:

   • Аутентификация: 802.1X, RADIUS, TACACS+38.

   • Защита от атак: ACL (Standard и Extended для IPv4/IPv6), IP Source Guard, DHCP Snooping, защита от ARP-спуфинга, защита от DoS/DDoS-атак38.

   • Мониторинг: Обнаружение петель (Loopback Detection), контроль штормового трафика8.

4. Управление и мониторинг:

   • Интерфейсы управления: CLI, Telnet, SNMP v1/v2/v3, Web-интерфейс (HTTP/HTTPS), поддержка RMON и Syslog38.

   • Диагностика: Поддержка sFlow, SPAN, LLDP, IP-SLA для мониторинга производительности8.

   • Автоматизация: Zero Touch Provisioning (ZTP) для автоматической настройки через DHCP-сервер или USB-накопитель8.

5. Качество обслуживания (QoS):

   • Приоритизация трафика: На основе 802.1p, DSCP priority.

   • Управление очередями: 8 очередей на порт с алгоритмами SP, RR, WRR, WDRR.

   • Контроль перегрузок: Механизмы Tail-drop, RED, WRED8.

 Применение

• Корпоративные сети и сети кампусов: Используется как коммутатор доступа или агрегации в сетях предприятий, обеспечивая высокую надежность и производительность38.

• Стекируемые и отказоустойчивые решения: Благодаря поддержке VST и M-LAG, идеален для создания масштабируемых и надежных инфраструктур с единым управлением8.

• Центры обработки данных: Подходит для организации высокоскоростных подключений серверов и хранилищ через порты 10G SFP+3.

 Преимущества и недостатки

• Преимущества:

  • Высокая пропускная способность (168 Гбит/с) и низкая задержка.

  • Поддержка стекирования VST и M-LAG для упрощения управления и повышения надежности8.

  • Расширенные функции безопасности, включая защиту от атак и аутентификацию 802.1X38.

  • Интеграция с SDN-контроллером Maipu BD-Campus для упрощенного управления8.

  • Поддержка двойного стека IPv4/IPv6 и современных протоколов маршрутизации (BGP, OSPF, ISIS)38.

     Недостатки:

    • Отсутствие поддержки PoE, что ограничивает использование для подключения устройств с питанием через Ethernet38.

    • Ограниченное количество портов (24 медных и 6 SFP+) по сравнению с другими моделями серии38.

    • Отсутствие встроенного блока питания PoE, что требует дополнительных инвестиций для поддержки Power over Ethernet8.

 Заключение

Коммутатор Maipu NSS3530-30TXF — это надежное и производительное решение для построения современных корпоративных сетей. Он предлагает оптимальное сочетание портов (24 медных Gigabit Ethernet и 6 оптических 10G SFP+), поддержку современных технологий стекирования, маршрутизации и безопасности, а также гибкие возможности управления. Однако перед покупкой стоит учесть отсутствие PoE и ограниченное количество портов. Для организаций, ищущих коммутатор уровня доступа с хорошим соотношением цены и функциональности, эта модель может стать отличным выбором
