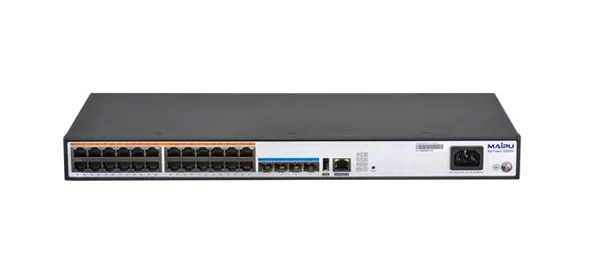

MAIPU S3230-28TXF-AC Коммутатор 24-Port 100/1000M electric interfaces, 4-Port 10G SFP+ interfaces, Single AC Power S3230-28TXF-AC

Подробное описание коммутатора Maipu S3230-28TXF-AC

Введение

Коммутатор Maipu S3230-28TXF-AC — это управляемый стекируемый коммутатор уровня доступа L2+/L3, предназначенный для использования в корпоративных сетях и сетях кампусов. Он сочетает высокую производительность, гибкость управления и расширенные функции безопасности, что делает его идеальным решением для построения надежных и масштабируемых сетевых инфраструктур. Модель поддерживает современные технологии, такие как стекирование VST и M-LAG, а также обеспечивает высокоскоростные подключения через порты 10G SFP+.

Технические характеристики

1. Аппаратные параметры:

   • Коммутационная способность: 128 Гбит/с.

   • Скорость пересылки пакетов: 95.2 млн пакетов в секунду (Mpps).

   • Оперативная память: 512 МБ.

   • Flash-память: 256 МБ.

   • Буфер пакетов: 12 МБ.

   • Таблица MAC-адресов: 16,000 записей.

   • Таблица маршрутизации: Поддержка статической маршрутизации (256 записей).

2. Порты и интерфейсы:

   • 24 порта 10/100/1000 Base-T (медные Ethernet).

   • 4 порта 10G SFP+ (для оптических модулей).

   • Консольный порт: RJ45 и USB 2.0 для управления.

   • Другие интерфейсы: 1 порт USB.

3. Питание и энергоэффективность:

   • Блок питания: Одиночный фиксированный источник переменного тока (AC 100-240 В).

   • Потребляемая мощность: До 50 Вт.

   • Поддержка PoE: Отсутствует.

   • Энергоэффективность: Соответствует стандарту IEEE 802.3az (Energy Efficient Ethernet).

4. Физические параметры:

   • Размеры: 442 × 220 × 44.2 мм (Ш×Г×В).

   • Исполнение: Настольное или для установки в стойку.

   • Рабочая температура: 0°C до 50°C.

   • Влажность: 10–90% без конденсации.

   • Защита от перенапряжения: 6KV (анти-молниевая и анти-статическая защита).

Функциональные возможности

1. Стекирование и агрегация каналов:

   • Поддержка технологий VST (Virtual Stacking Technology) и M-LAG (Multi-Chassis Link Aggregation) для объединения до 8 коммутаторов в логическую систему с единым управлением и повышенной надежностью.

   • Автоматическое восстановление: Протокол G.8032 (ERPS) обеспечивает переключение на резервные пути за 50 мс.

2. Маршрутизация и многоадресная рассылка:

   • Протоколы маршрутизации L3: Статическая маршрутизация, поддержка IPv4 и IPv6.

   • Многоадресная рассылка: Поддержка IGMP Snooping, статический мультикаст.

3. Безопасность:

   • Аутентификация: 802.1X, RADIUS, TACACS+.

   • Защита от атак: ACL (Standard и Extended для IPv4/IPv6), IP Source Guard, DHCP Snooping, защита от ARP-спуфинга, защита от DoS/DDoS-атак.

   • Мониторинг: Обнаружение петель (Loopback Detection), контроль штормового трафика, привязка IP-MAC-Port.

4. Управление и мониторинг:

   • Интерфейсы управления: CLI, Telnet, SNMP v1/v2/v3, Web-интерфейс (HTTP/HTTPS), поддержка RMON и Syslog.

   • Диагностика: Поддержка sFlow, SPAN, LLDP для мониторинга производительности.

   • Автоматизация: Zero Touch Provisioning (ZTP) для автоматической настройки через DHCP или USB.

5. Качество обслуживания (QoS):

   • Приоритизация трафика: На основе 802.1p, DSCP.

   • Управление очередями: 8 очередей на порт с алгоритмами SP, RR, WRR, WDRR.

   • Контроль перегрузок: Механизмы Tail-drop, RED, WRED.

Применение

• Корпоративные сети: Используется как коммутатор доступа в сетях филиалов предприятий, обеспечивая высокую надежность и простоту управления.

• Сети кампусов: Подходит для построения высокопроизводительных сетей с восходящими каналами 10G SFP+.

• Стекируемые решения: Благодаря поддержке VST и M-LAG, идеален для создания масштабируемых и отказоустойчивых инфраструктур.

Преимущества и недостатки

• Преимущества:

  • Высокая пропускная способность (128 Гбит/с) и низкая задержка.

  • Поддержка стекирования VST и M-LAG для упрощения управления и повышения надежности.

  • Расширенные функции безопасности, включая защиту от атак и аутентификацию 802.1X.

  • Интеграция с SDN-контроллером Maipu BD-LAN для упрощенного управления.

• Недостатки:

  • Отсутствие поддержки PoE, что ограничивает использование для подключения устройств с питанием через Ethernet.

  • Ограниченная таблица маршрутизации (256 записей для статических маршрутов).

  • Отсутствие слотов расширения для дополнительных интерфейсов.

Заключение

Коммутатор Maipu S3230-28TXF-AC — это надежное и производительное решение для построения современных корпоративных сетей. Он предлагает оптимальное сочетание портов (24 медных Gigabit Ethernet и 4 оптических 10G SFP+), поддержку современных технологий стекирования и безопасности, а также гибкие возможности управления. Однако перед покупкой стоит учесть отсутствие PoE и ограниченную таблицу маршрутизации. Для организаций, ищущих коммутатор уровня доступа с хорошим соотношением цены и функциональности, эта модель может стать отличным выбором.
