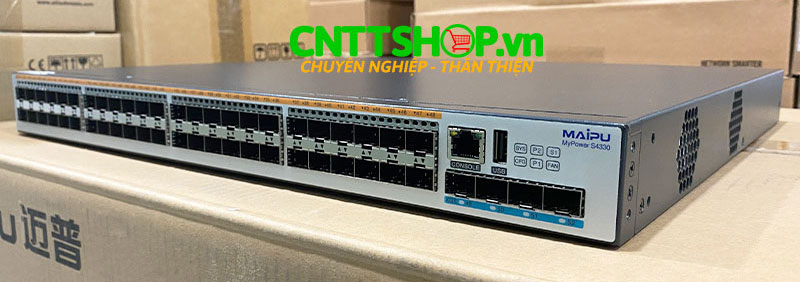

MAIPU S4330-54GXF Коммутатор 48-Port 1000M SFP interfaces, 4-Port 10G SFP+ interfaces, One Extension Slot, Dual Power Slots + AD120-1S005E- 2 pcs S4330-54GXF_

Подробное описание коммутатора Maipu S4330-54GXF

Введение

Коммутатор Maipu S4330-54GXF — это высокопроизводительный управляемый стекируемый коммутатор агрегации уровня L3, предназначенный для построения надежных и масштабируемых сетевых инфраструктур в корпоративных сетях и сетях кампусов. Он сочетает высокую плотность портов, расширенные функции маршрутизации и безопасности, а также поддержку современных технологий, таких как SDN и стекирование. Модель ориентирована на использование в качестве устройства агрегации в средних и крупных сетях, обеспечивая высокую пропускную способность и отказоустойчивость29.

Технические характеристики

1. Аппаратные параметры:

   • Коммутационная способность: 216 Гбит/с19.

   • Скорость пересылки пакетов: 160.7 млн пакетов в секунду (Mpps)1.

   • Оперативная память: Информация не указана в результатах поиска (типично для серии S4330 может составлять 1 ГБ).

   • Таблица MAC-адресов: 32,000 записей1.

   • Таблица маршрутизации: 12,000 записей для IPv4 unicast1.

   • Буфер пакетов: 16 Мбит3.

   • Поддержка Jumbo-кадров: До 12K1.

2. Порты и интерфейсы:

   • 48 портов 100/1000M Base-T (медные Ethernet)9.

   • 4 порта 10G SFP+ (для высокоскоростных подключений)9.

   • Слот расширения: 1 слот (поддерживает установку дополнительной 2-портовой карты 10G SFP+)9.

   • Консольный порт: RJ45 и USB 2.0 для управления19.

   • Другие интерфейсы: 1 порт USB1.

3. Питание и энергоэффективность:

   • Блок питания: Двойные модульные слоты питания (поддержка AC и DC)19.

   • Потребляемая мощность: ≤55 Вт1.

   • Поддержка PoE: Отсутствует9.

   • Энергоэффективность: Соответствует стандарту IEEE 802.3az (Energy Efficient Ethernet)1.

4. Физические параметры:

   • Размеры (Ш×Г×В): 442 × 420 × 44.2 мм1.

   • Исполнение: Для установки в стойку4.

   • Рабочая температура: 0°C до 50°C1.

   • Влажность: 10%～90%, без конденсации1.

   • Защита от перенапряжения: 6KV (анти-молниевая и анти-статическая защита)1.

   • Среднее время наработки на отказ (MTBF): >100,000 часов12.

Функциональные возможности

1. Стекирование и агрегация каналов:

   • Поддержка технологий VST (Virtual Stacking Technology) и M-LAG (Multi-Chassis Link Aggregation) для объединения до 8 коммутаторов в логическую систему с единым управлением и повышенной надежностью9.

   • Автоматическое восстановление: Протокол G.8032 (ERPS) обеспечивает переключение на резервные пути за 50 мс9.

2. Маршрутизация и многоадресная рассылка:

   • Протоколы маршрутизации L3: Статическая маршрутизация, RIP v1/v2, RIPng, OSPFv2, OSPFv3, BGP, BGPv6, ISIS, VRRP, VRRPv319.

   • Многоадресная рассылка: Поддержка IGMP, PIM-SM для IPv4 и IPv6, IGMP Snooping, MLD1.

3. Безопасность:

   • Аутентификация: 802.1X, RADIUS, TACACS+1.

   • Защита от атак: ACL (Standard и Extended для IPv4/IPv6), IP Source Guard, DHCP Snooping, защита от ARP-спуфинга, защита от DoS/DDoS-атак19.

   • Мониторинг: Обнаружение петель (Loopback Detection), контроль штормового трафика1.

4. Управление и мониторинг:

   • Интерфейсы управления: CLI, Telnet, SNMP v1/v2/v3, Web-интерфейс (HTTP/HTTPS), поддержка RMON и Syslog15.

   • Диагностика: Поддержка sFlow, SPAN, LLDP, IP-SLA для мониторинга производительности1.

   • Автоматизация: Zero Touch Provisioning (ZTP) для автоматической настройки через DHCP-сервер или USB-накопитель19.

5. Качество обслуживания (QoS):

   • Приоритизация трафика: На основе 802.1p, DSCP priority1.

   • Управление очередями: 8 очередей на порт с алгоритмами SP, RR, WRR, WDRR1.

   • Контроль перегрузок: Механизмы Tail-drop, RED, WRED1.

Применение

• Корпоративные сети и сети кампусов: Используется как агрегирующий коммутатор в крупных сетях или в качестве основного коммутатора в средних и малых сетях, обеспечивая высокую плотность портов и скоростные восходящие соединения 10G25.

• Центры обработки данных: Подходит для организации высокоскоростных подключений серверов и хранилищ через порты 10G SFP+5.

• Стекируемые и отказоустойчивые решения: Благодаря поддержке VST и M-LAG, идеален для создания масштабируемых и надежных инфраструктур с единым управлением9.

Преимущества и недостатки

• Преимущества:

  • Высокая плотность портов (48 медных + 4 10G SFP+) и пропускная способность (216 Гбит/с)9.

  • Поддержка двойного стека IPv4/IPv6 и современных протоколов динамической маршрутизации (BGP, OSPF, ISIS)9.

  • Надежная конструкция с двойным модульным питанием и защитой от перенапряжения (6KV)1.

  • Расширенные функции безопасности и мониторинга9.

  • Интеграция с SDN-контроллером Maipu BD-LAN для упрощенного управления9.

• Недостатки:

  • Отсутствие поддержки PoE, что ограничивает использование для подключения устройств с питанием через Ethernet9.

  • Ограниченная доступность на рынке (отмечается отсутствие товара у некоторых поставщиков)24.

  • Отсутствие дополнительных оптических портов (только 4 SFP+), что может потребовать использования слота расширения для увеличения количества высокоскоростных подключений.

Заключение

Коммутатор Maipu S4330-54GXF — это мощное и гибкое решение для построения высокопроизводительных сетевых инфраструктур, требующих высокой плотности портов и надежности. Он предлагает современные функции стекирования, маршрутизации и безопасности, а также возможность интеграции с SDN. Однако перед покупкой стоит учесть отсутствие PoE и уточнить доступность у поставщиков. Для организаций, планирующих развертывание масштабируемой и отказоустойчивой сети, этот коммутатор может стать отличным выбором.
