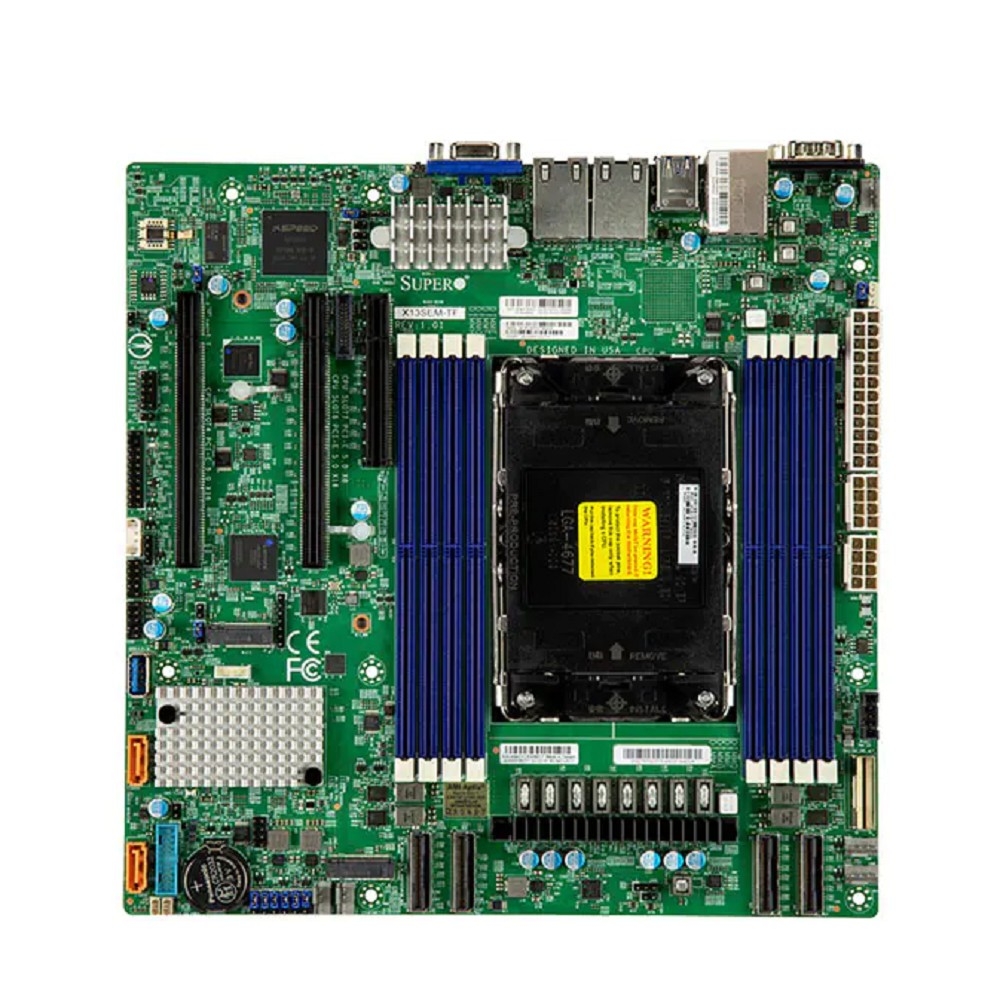

Серверная материнская плата Supermicro X13SEM-TF
Форм-фактор micro-ATX, сокет LGA 4677, чипсет Intel C741, 8 слотов DDR5
Форм-фактор
micro-ATX
Сокет
LGA 4677, 1 разъём
Память
8 слотов DDR5, до 2 ТБ
Сеть
2 порта 10GBase-T (Intel X550)
О товаре
Supermicro X13SEM-TF — серверная материнская плата формата micro-ATX с одним процессорным разъёмом LGA 4677 (Socket E) и чипсетом Intel C741. Плата поддерживает процессоры Intel Xeon 5-го поколения и масштабируемые процессоры Intel Xeon 4-го поколения с TDP до 350 Вт. Для работы с процессорами Intel Xeon 5-го поколения требуется BIOS версии 2.1 или выше.
Память организована на 8 слотах DDR5 с напряжением 1,1 В. Максимальный объём при использовании ECC DDR5 RDIMM (1DPC) составляет 768 ГБ на частоте 4800 MT/s, при использовании 3DS RDIMM — до 2 ТБ. Установка модулей возможна в следующих ёмкостях: RDIMM — 16, 24, 32, 48, 64, 96 ГБ; 3DS RDIMM — 128, 256 ГБ.
Для подключения накопителей предусмотрены 10 портов SATA3 (6 Гбит/с) через контроллер Intel C741 с поддержкой RAID 0, 1, 5 и 10, два слота M.2 (PCIe 4.0 x2, ключ M, форматы 2280 и 22110), а также 4 разъёма MCIO с поддержкой 8 портов NVMe PCIe 5.0 x4. Плата оснащена двумя сетевыми портами 10GBase-T на контроллере Intel X550 и выделенным портом IPMI 1GbE на базе ASPEED AST2600 BMC.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | X13SEM-TF |
| Тип оборудования | Материнская плата |
| Назначение | Серверный ПК |
| Форм-фактор | micro-ATX |
| Чипсет | Intel C741 |
| Размеры | 24,38 × 24,38 см (9,6" × 9,6") |
| Область применения | Для сервера |
| Процессор и память | |
| Разъём для процессора | LGA 4677 (Socket E) |
| Количество разъёмов для процессора | 1 |
| Типы поддерживаемых процессоров | Intel Xeon 5-го поколения / масштабируемые процессоры Intel Xeon 4-го поколения |
| Максимальное число ядер | До 64 |
| Поддерживаемый TDP процессоров | До 350 Вт |
| Требование к BIOS для Xeon 5-го поколения | BIOS 2.1 или выше |
| Тип памяти | DDR5 |
| Количество слотов памяти | 8 |
| Количество каналов памяти | 8 |
| Максимальный объём памяти | До 768 ГБ (1DPC, ECC DDR5 RDIMM, 4800 MT/s); до 2 ТБ (1DPC, ECC DDR5 3DS RDIMM, 4800 MT/s) |
| Напряжение памяти | 1,1 В |
| Ёмкости RDIMM | 16, 24, 32, 48, 64, 96 ГБ |
| Ёмкости 3DS RDIMM | 128, 256 ГБ |
| Контроль ошибок | ECC |
| Слоты расширения | |
| PCIe 5.0 x16 | 2 слота |
| PCIe 5.0 x8 | 1 слот |
| PCIe 5.0 x8 через MCIO | 4 разъёма |
| Слоты M.2 | 2 слота PCIe 4.0 x2, ключ M, форматы 2280/22110 |
| Накопители и RAID | |
| Порты SATA | 10 портов SATA3 (6 Гбит/с) через Intel C741 |
| Порты NVMe | 8 портов PCIe 5.0 x4 через 4 разъёма MCIO |
| Альтернативная конфигурация через C741 | 2 PCIe 3.0 x4 NVMe + 2 SATA3 |
| RAID (SATA) | 0, 1, 5, 10 |
| SATA DOM | 2 порта с поддержкой разъёма питания |
| Сеть и управление | |
| Сетевой контроллер | 2 × 10GBase-T (Intel X550) |
| Сетевые порты | 2 × RJ45 10 GbE |
| Выделенный порт IPMI | 1 × RJ45 1 GbE |
| Контроллер BMC | ASPEED AST2600 |
| Разъём TPM | 1 разъём TPM 2.0 |
| Ввод-вывод | |
| USB 3.2 Gen1 | 2 на задней панели, 1 Type-A, 2 через разъём на плате (всего 5) |
| USB 2.0 | 2 на задней панели, 4 через разъёмы на плате (всего 6) |
| Видеовыход | 1 × VGA D-Sub (Aspeed AST2600) |
| COM-порт | 1 на задней панели |
| BIOS и охлаждение | |
| Тип BIOS | UEFI 2.8 или выше |
| Функции BIOS | ACPI 6.4, SMBIOS 3.5 |
| Разъёмы для вентиляторов | 5 × 4-pin (до 5 вентиляторов) |
| Мониторинг вентиляторов | Контроль тахометра для 5 вентиляторов |
| Питание | |
| Разъём питания платы | ATX 24 pin |
| Разъём питания процессора | 8 pin + 8 pin |
| Условия эксплуатации | |
| Рабочая температура | от −5 °C до 55 °C |
| Температура хранения | от −30 °C до 60 °C |
| Рабочая относительная влажность | 8–80% |
| Относительная влажность при хранении | 8–90% |
Подключение и установка
- Перед установкой процессора сверяйте сокет LGA 4677 (Socket E) с сокетом процессора.
- Для питания процессора предусмотрен разъём 8 pin + 8 pin, для платы — ATX 24 pin.
- Для процессоров Intel Xeon 5-го поколения требуется BIOS версии 2.1 или выше.
- Модули памяти устанавливаются в 8 слотов DDR5; поддерживаются ECC DDR5 RDIMM и 3DS RDIMM.
Комплектация
- CPU carrier SKT-1333L-0000-FXC — для масштабируемых процессоров Intel Xeon 4-го поколения (XCC) — 1 шт.
- CPU carrier SKT-1424L-001B-FXC — для масштабируемых процессоров Intel Xeon 4-го поколения (MCC) — 1 шт.
- I/O Shield MCP-260-00042-0N с EMI-прокладкой — 1 шт.
- SATA-кабель CBL-0044L, 57,5 см, плоский — 2 шт.
- Краткое руководство QRG MNL-2408-QRG (в розничной упаковке) — 1 шт.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X13SEM-TF?
Плата поддерживает процессоры Intel Xeon 5-го поколения и масштабируемые процессоры Intel Xeon 4-го поколения в одном разъёме LGA 4677 (Socket E) с TDP до 350 Вт. Для работы с процессорами Intel Xeon 5-го поколения требуется BIOS версии 2.1 или выше.
Какой максимальный объём памяти можно установить?
В 8 слотов DDR5 можно установить до 768 ГБ ECC DDR5 RDIMM (1DPC, 4800 MT/s) или до 2 ТБ ECC DDR5 3DS RDIMM (1DPC, 4800 MT/s). Поддерживаются модули RDIMM ёмкостью 16, 24, 32, 48, 64, 96 ГБ и 3DS RDIMM ёмкостью 128 и 256 ГБ.
Какие возможности для подключения накопителей предусмотрены?
Плата располагает 10 портами SATA3 (6 Гбит/с) через контроллер Intel C741 с поддержкой RAID 0, 1, 5, 10, двумя слотами M.2 (PCIe 4.0 x2, ключ M, форматы 2280/22110) и 8 портами NVMe PCIe 5.0 x4 через 4 разъёма MCIO. Также доступна альтернативная конфигурация: 2 PCIe 3.0 x4 NVMe + 2 SATA3.
Какие сетевые интерфейсы есть у платы?
Установлены два сетевых порта 10GBase-T на контроллере Intel X550 (2 × RJ45 10 GbE) и выделенный порт IPMI 1 GbE на базе ASPEED AST2600 BMC.
