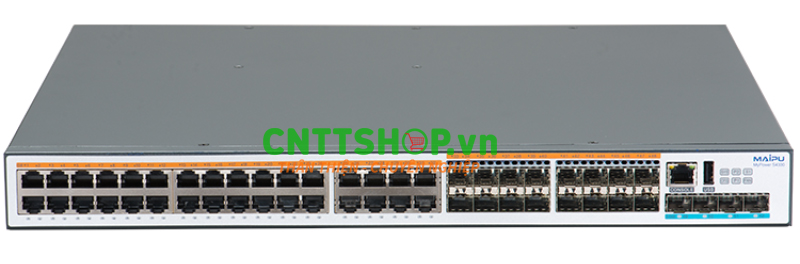

MAIPU S4330-54TGXF Коммутатор 32-Port 100/1000M electric interfaces, 16-Port 1000M SFP interfaces, 4-Port 10G SFP+ interfaces, One Extension Slot, Dual Power Slots S4330-54TGXF

Подробное описание коммутатора Maipu S4330-54TGXF

Введение

Коммутатор Maipu S4330-54TGXF — это высокопроизводительный управляемый стекируемый коммутатор агрегации уровня L3, предназначенный для построения надежных и масштабируемых сетевых инфраструктур в корпоративных сетях и сетях кампусов. Он сочетает в себе высокую плотность портов, расширенные функции маршрутизации и безопасности, а также поддержку современных технологий, таких как SDN и стекирование.

Технические характеристики

1. Аппаратные параметры:

   • Коммутационная способность: 216 Гбит/с.

   • Скорость пересылки пакетов: Для аналогичных моделей серии S4330 составляет до 160.7 млн пакетов в секунду.

   • Объем оперативной памяти: Типично для серии S4330 — 1 ГБ.

   • Таблица MAC-адресов: 32,000 записей.

   • Таблица маршрутизации: 12,000 записей.

2. Порты и интерфейсы:

   • 32 порта 10/100/1000 Base-T (медные Ethernet).

   • 16 портов 1000M SFP (оптические).

   • 4 порта 10G SFP+ (для высокоскоростных подключений).

   • Консольный порт: RJ45 и USB 2.0 для управления.

   • Слоты расширения: Один слот для дополнительных интерфейсов.

3. Питание и энергоэффективность:

   • Блок питания: Двойные модульные слоты питания (поддержка AC и DC).

   • Потребляемая мощность: Для аналогичной модели S4330-54TXF — до 55 Вт.

   • Поддержка PoE: Отсутствует.

4. Физические параметры:

   • Размеры: 442 × 420 × 44.2 мм (Ш×Г×В).

   • Исполнение: Для установки в стойку.

   • Рабочая температура: 0°C до 50°C.

   • Влажность: 10–90% без конденсации.

   • Защита от перенапряжения: 6KV (анти-молниевая и анти-статическая защита).

Функциональные возможности

1. Стекирование и агрегация каналов:

   • Поддержка технологий VST (Virtual Stacking Technology) и M-LAG (Multi-Chassis Link Aggregation) для объединения до 8 коммутаторов в логическую систему с единым управлением и повышенной надежностью.

   • Автоматическое восстановление: Протокол G.8032 (ERPS) обеспечивает переключение на резервные пути за 50 мс.

2. Маршрутизация и многоадресная рассылка:

   • Протоколы маршрутизации L3: Статическая маршрутизация, RIP v1/v2, RIPng, OSPFv2/v3, BGP, IS-IS.

   • Многоадресная рассылка: Поддержка IGMP, PIM-SM для IPv4 и IPv6.

3. Безопасность:

   • Аутентификация: 802.1X, RADIUS, TACACS+.

   • Защита от атак: ACL (Standard и Extended для IPv4/IPv6), IP Source Guard, DHCP Snooping, защита от ARP-спуфинга.

   • Мониторинг: Обнаружение петель (Loopback Detection), контроль штормового трафика, защита от DDoS-атак.

4. Управление и мониторинг:

   • Интерфейсы управления: CLI, Telnet, SNMP v1/v2/v3, Web-интерфейс (HTTP/HTTPS), поддержка RMON и Syslog.

   • Диагностика: Поддержка sFlow, SPAN, IP-SLA для мониторинга производительности.

   • Автоматизация: Zero Touch Provisioning (ZTP) для автоматической настройки через DHCP или USB.

5. Качество обслуживания (QoS):

   • Приоритизация трафика: На основе 802.1p, DSCP/ToS.

   • Управление очередями: 8 очередей на порт с алгоритмами SP, RR, WRR, WDRR.

   • Контроль перегрузок: Механизмы Tail-drop, RED, WRED.

Применение

• Корпоративные сети: Используется как агрегирующий коммутатор в сетях кампусов среднего и крупного размера, обеспечивая высокую плотность портов и надежность.

• Центры обработки данных: Подходит для организации высокоскоростных подключений серверов и хранилищ через порты 10G SFP+.

• Стекируемые решения: Благодаря поддержке VST и M-LAG, идеален для построения масштабируемых и отказоустойчивых сетей.

Преимущества и недостатки

• Преимущества:

  • Высокая плотность портов (32 медных + 16 оптических + 4 10G) и пропускная способность (216 Гбит/с).

  • Поддержка двойного стека IPv4/IPv6 и современных протоколов маршрутизации (BGP, OSPF, IS-IS).

  • Надежная конструкция с двойным блоком питания и защитой от перенапряжения (6KV).

  • Интеграция с SDN-контроллером Maipu BD-LAN для упрощенного управления.

• Недостатки:

  • Отсутствие поддержки PoE, что ограничивает использование для подключения устройств с питанием через Ethernet.

  • Ограниченная доступность на рынке.

  • Возможные сложности с доступом к прошивкам и поддержкой для мелких заказчиков.

Заключение

Коммутатор Maipu S4330-54TGXF — это мощное и гибкое решение для построения высокопроизводительных сетевых инфраструктур. Он предлагает уникальное сочетание портов (медные и оптические), поддержку современных технологий стекирования и маршрутизации, а также расширенные функции безопасности. Однако перед покупкой стоит учесть отсутствие PoE и уточнить доступность у поставщиков. Для организаций, планирующих развертывание масштабируемой и отказоустойчивой сети, этот коммутатор может стать отличным выбором.
