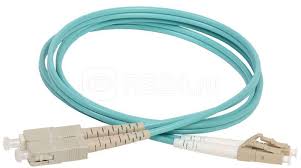

Оптический патч-корд ITK OM3, MM 50/125, LC/UPC-SC/UPC, Duplex, 20 м
Гибридный двухволоконный оптический патч-корд с многомодовым волокном OM3 50/125 мкм и разъёмами LC/UPC и SC/UPC.
Тип волокна
Многомодовое (MM) 50/125 мкм, OM3
Разъёмы
LC/UPC с одной стороны, SC/UPC с другой
Конструкция
Duplex, полярность типа A
Длина
20 м
О товаре
Патч-корд оптический ITK FPC5003-LCU-SCU-C2L-20M — это готовое двухволоконное соединение длиной 20 м на многомодовом волокне OM3 50/125 мкм с разъёмами LC/UPC на одном конце и SC/UPC на другом. Гибридная конфигурация разъёмов позволяет соединять оборудование с разными типами оптических портов без дополнительных переходников.
Волокно категории OM3 изготовлено по технологии лазер-оптимизированного многомодового волокна (LOMMF) и рассчитано на передачу данных 10 Гбит/с на расстояние до 300 м. Конструкция Duplex объединяет два волокна в общей оболочке: одно для передачи, другое для приёма, что обеспечивает полнодуплексную связь. Полярность типа A — прямая: Tx к Rx, Rx к Tx.
Разъёмы выполнены с полировкой UPC (Ultra Physical Contact), которая обеспечивает низкие обратные отражения — до −55 дБ — и минимальные вносимые потери. Керамические феррулы разъёмов обеспечивают точное совмещение волокон. Разъём LC компактный и применяется для высокоплотного монтажа, разъём SC — классический, с защёлкой. Оболочка кабеля выполнена из материала LSZH, цвет изоляции — синий.
Технические характеристики
| Общие сведения | |
|---|---|
| Производитель | ITK |
| Код производителя | FPC5003-LCU-SCU-C2L-20M |
| Тип товара | Оптический патч-корд |
| Оптическое волокно | |
| Тип волокна | Многомодовое (MM), 50/125 мкм |
| Категория / Класс | OM3 |
| Разъёмы и конструкция | |
| Тип разъёмов | LC/UPC (на одном конце), SC/UPC (на другом конце) |
| Класс полировки | UPC |
| Конструкция | Duplex (двухволоконный, в общей оболочке) |
| Полярность | Тип A (прямая: Tx к Rx, Rx к Tx) |
| Кабель | |
| Длина | 20 м |
| Тип оболочки | LSZH |
| Цвет изоляции | Синий |
| Идентификация | |
| Штрих-код EAN | 4606056460247 |
Практические особенности
- Гибридная пара разъёмов LC/UPC-SC/UPC соединяет оборудование с разными типами оптических портов.
- Конструкция Duplex объединяет передающее и приёмное волокна в общей оболочке с разрывной нитью — это упрощает прокладку и маркировку по сравнению с двумя отдельными симплексными шнурами.
- Полировка UPC обеспечивает обратные отражения до −55 дБ и минимальные вносимые потери.
- Керамические феррулы разъёмов обеспечивают точное совмещение волокон и долговечность соединения.
Что проверить перед заказом
- Сверяйте полярность типа A (прямая: Tx к Rx, Rx к Tx) со схемой подключения оборудования.
- Учитывайте минимальный радиус изгиба кабеля — не менее 30 мм при прокладке и эксплуатации.
- Проверяйте чистоту торцов разъёмов с помощью микроскопа перед подключением.
Вопросы и ответы
Какие разъёмы у патч-корда ITK FPC5003-LCU-SCU-C2L-20M?
С одной стороны установлен разъём LC/UPC, с другой — SC/UPC. Такая гибридная конфигурация позволяет соединять оборудование с разными типами оптических портов.
На какую скорость и расстояние рассчитано волокно OM3 в этом пат-корде?
Волокно OM3 50/125 мкм поддерживает передачу данных на скорости 10 Гбит/с на расстояние до 300 м. Оно изготовлено по технологии лазер-оптимизированного многомодового волокна (LOMMF).
Какая полярность у этого патч-корда и как её изменить?
Патч-корд имеет полярность типа A — прямую: Tx к Rx, Rx к Tx. Для смены полярности можно использовать специальные адаптеры или переключить дуплексные разъёмы местами в портах.
Из какого материала выполнена оболочка кабеля?
Оболочка кабеля выполнена из материала LSZH, цвет изоляции — синий.
