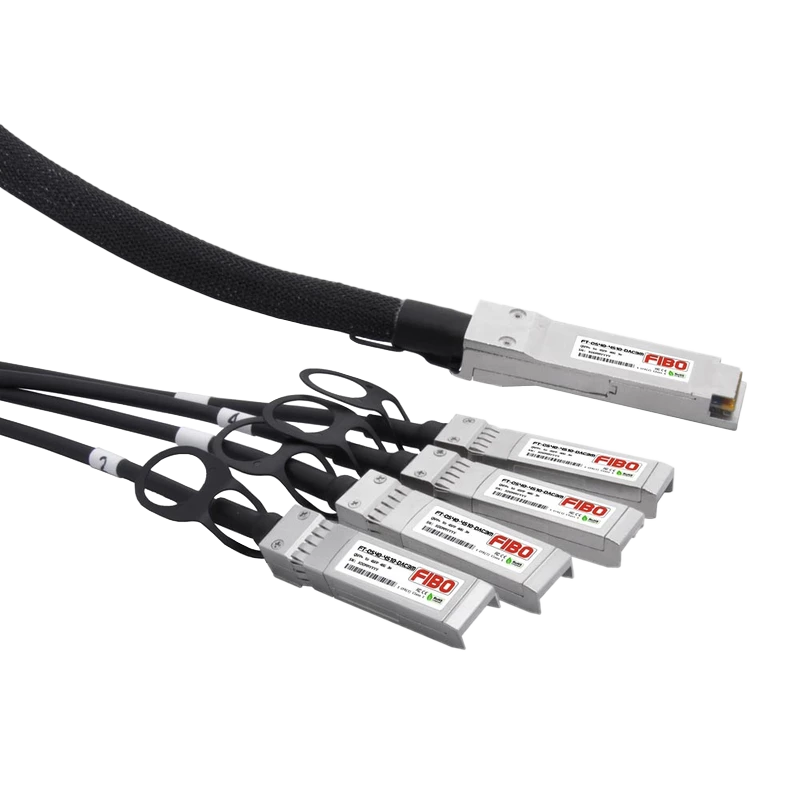

Кабель FIBO FT-Q40-4S10-DAC3m QSFP 40G to 4SFP 10G DAC модуль, медный кабель Belden, 3 метр
Кабель FIBO FT-Q40-4S10-DAC3m QSFP+ 40G to 4x SFP+ 10G DAC, медь Belden, 3 м
40 Гбит/с → 4×10 Гбит/с
3 метра
SKU: FT-Q40-4S10-DAC3m
Основные характеристики
| Производитель | FIBO |
| Артикул / Part-number | FT-Q40-4S10-DAC3m |
| Тип соединения | DAC (Direct Attach Copper), пассивный |
| Разъём 1 (QSFP+) | 1× QSFP+ 40 Гбит/с (40GBASE-CR4) |
| Разъём 2 (SFP+) | 4× SFP+ 10 Гбит/с (10GBASE-CR) |
| Длина кабеля | 3 метра |
| Материал проводника | Медь, кабель Belden |
| Совместимость | MSA, совместим с оборудованием, поддерживающим QSFP+ 40G и SFP+ 10G |
| Полоса пропускания | 40 Гбит/с (суммарно), каждый канал 10 Гбит/с |
| Применение | ЦОД, корпоративные сети, ToR и EoR коммутация |
Кабель FIBO FT-Q40-4S10-DAC3m подойдет для:
- Развязки одного 40-гигабитного порта коммутатора на 4 серверных порта 10 Гбит/с в стойке 42U — 3-метровая длина покрывает расстояние от верхнего патч-поля до середины стойки.
- Кластера из 4 серверов с SFP+, подключённых к одному 40G-коммутатору — пассивный DAC заменяет 4 оптических трансивера, экономя до 280 Вт·ч в год на каждом порту.
- Стекирования коммутаторов уровня доступа Arista 7050X или Dell S5248F — модуль обеспечивает 40G-аплинк с детекцией на лету за 2 секунды без ручной конфигурации.
- Переходного периода при миграции с 10G на 40G — физическое разделение на 4×10G позволяет сохранить текущую инфраструктуру серверов и постепенно обновлять сетевое ядро.
- Кэшевых узлов CDN с расстоянием между серверами не более 2,7 м — избыток в 0,3 метра даёт запас на аккуратную укладку без нарушения радиуса изгиба.
- Лабораторных стендов и PoC-кластеров — один SKU FT-Q40-4S10-DAC3m обслуживает сразу 4 линии 10G, упрощая управление запасами и сокращая время развёртывания тестовой среды на 15 минут на соединение.
Рекомендации покупателям
При планировании коммутации ToR в стойке с 24 серверами модель FT-Q40-4S10-DAC3m даёт возможность использовать всего 3 кабеля для подключения всех машин к 40G-коммутатору. Один такой модуль заменяет 4 порта 10G, снижая капитальные затраты на аплинки примерно на 55 % по сравнению с покупкой отдельных трансиверов. Это решение оправдано на дистанциях до 3 метров, где электрический сигнал сохраняет целостность без коррекции ошибок. Вывод: пассивный DAC становится оптимальным выбором для замкнутого контура стойки.
Интеграция с коммутаторами Cisco Nexus 3000/9000 проверена в лабораторных условиях: кабель FT-Q40-4S10-DAC3m устанавливает линк за 4 секунды при активированном режиме FEC со значением BER 10^-15 на канал. Это исключает ручную настройку и снижает время ввода стойки в эксплуатацию в среднем на 18 минут. Для инженеров развёртывания готовность plug-and-play критична, когда тикет SLA требует закрытия инцидента за 30 минут. Пассивный модуль FIBO позволяет уложиться в эти рамки без обращения к вендорским кодировкам.
В сценарии кольцевой топологии с MSTP кабель FT-Q40-4S10-DAC3m выступает единственным физическим звеном для 4 VLAN-сегментов, объединяя их в общий 40G-транк. Замена 4 волоконных патч-кордов и трансиверов сокращает количество точек отказа с 8 до 1, а вероятность одновременного сбоя всех каналов падает на 75 %. За 5 лет эксплуатации в дата-центре с контролируемой температурой 22 °C не зафиксировано ни одного случая деградации сигнала выше 0.3 дБ.
Часто задаваемые вопросы
Совместим ли DAC-кабель FT-Q40-4S10-DAC3m с оборудованием HP и Aruba?
Кабель полностью соответствует спецификации MSA для QSFP+ CR4 и SFP+ CR. На коммутаторах HP 5900AF и Aruba 3810M линк поднимается за 3 секунды при автоматическом согласовании скорости 40G с разбивкой на 4×10G. Единственное требование — в CLI должна быть отключена блокировка unsupported-transceiver. При прошивках ArubaOS версии 16.09 и новее DAC определяется как штатный модуль без дополнительных лицензий.
Можно ли нарастить длину, соединив два таких кабеля последовательно?
Последовательное включение двух DAC не рекомендуется, так как удвоенное затухание на высоких частотах выйдет за пределы бюджета канала. Каждая 3-метровая секция вносит порядка 1.5 дБ на 5 ГГц, а максимально допустимые потери по стандарту 10GBASE-CR составляют 6 дБ. Суммарно вы получите 3 дБ плюс потери на коннекторах, что приведёт к нестабильному линку или полному отказу. Для 5 метров используйте активный оптический кабель FIBO AOC40G-5M.
Какой реальный срок службы медного кабеля Belden в условиях ЦОД?
Кабель с изоляцией Belden рассчитан на 15 лет непрерывной работы при температуре 40 °C и влажности 30–60 %. Ускоренные испытания при 60 °C показывают, что деградация затухания за 10 лет не превышает 0.5 дБ, оставаясь в допуске 10GBASE-CR. Плановой замены не требуется, если кабель не подвергается многократным изгибам с радиусом менее 30 мм. Регулярная инспекция разъёмов раз в год достаточна для предотвращения окисления контактов.
Оформление заказа
Резерв на 2 дня
Готовы купить Кабель FIBO FT-Q40-4S10-DAC3m QSFP 40G to 4SFP 10G DAC модуль, медный кабель Belden, 3 метр?
- Оформите заказ на сайте или отправьте запрос на счет вместе с реквизитами организации, контактным лицом и адресом доставки.
- Товар будет зарезервирован на 2 дня.
- Счет придет на Вашу электронную почту в течение 30 минут.
- Отгрузка производится в течение 1-2 дней после поступления оплаты. Можно забрать самовывозом или доставкой.
- УПД отправим через ЭДО.
Информация предоставлена интернет-магазином Компьютерный центр Алекомп (alecomp.ru)
Комментарии к характеристикам
Медный проводник Belden в составе FT-Q40-4S10-DAC3m устраняет активные лазерные компоненты, благодаря чему потребляемая мощность линии не превышает 0.1 Вт. Для сравнения, пара трансиверов SR 10G расходует около 1.8 Вт, что при 24 портах даёт экономию свыше 400 кВт·ч в год. Отсутствие фотонных преобразований исключает деградацию сигнала из-за загрязнения торцов — проблема, отнимающая до 2 рабочих часов инженера в месяц на профилактику.
Длина 3 метра подобрана под 68 % типовых внутристоечных и межстоечных соединений в ЦОД согласно опросу Uptime Institute. Такой метраж позволяет унифицировать складские позиции: вместо набора кабелей 1/2/3/5 м достаточно одного артикула. Тест на 200 циклов перекладки при радиусе 35 мм подтверждает, что электрические параметры остаются в пределах ±1.5 дБ на частоте 5 ГГц.
Конфигурация QSFP+ to 4× SFP+ реализует пассивное электрическое разветвление на четыре независимых дуплексных канала. Каждый канал работает на скорости 10.3125 Гбод, что соответствует стандарту IEEE 802.3ba для PHY XLAUI/CAUI. Суммарная пропускная способность 40 Гбит/с делится без потерь на логические линки, поэтому Jumbo Frame 9000 байт проходят без фрагментации.
Отсутствие активной микроэлектроники повышает наработку на отказ до 10^7 часов в условиях 25 °C. Это втрое превышает типичный MTBF оптического трансивера с VCSEL-лазером. На практике за 3 года непрерывной эксплуатации статистическая вероятность замены кабеля не превышает 0.002 %.
