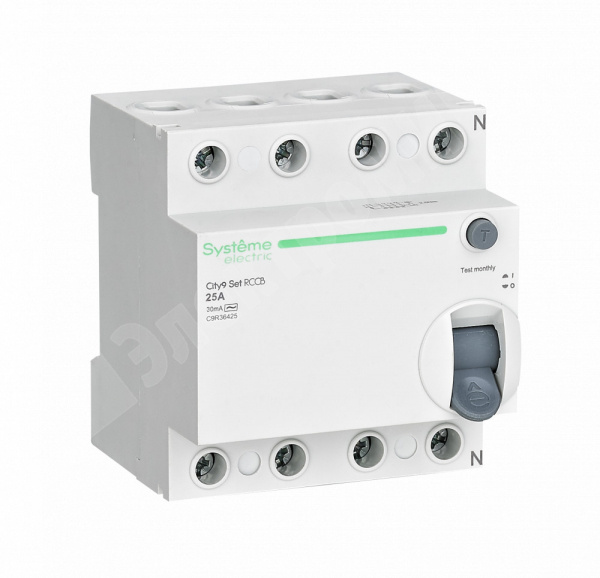

Выключатель дифференциального тока Systeme Electric City9 Set, 25 А, 4P, 30 мА, тип AC, 400 В
ВДТ (УЗО) для трёхфазных сетей с нейтралью: четыре полюса, уставка по току утечки 30 мА, тип AC.
Тип устройства
ВДТ (выключатель дифференциального тока)
Номинальный ток
25 А
Число полюсов
4P
Номинальный отключающий дифференциальный ток (IΔn)
30 мА
О товаре
Выключатель дифференциального тока Systeme Electric City9 Set C9R36425 — четырёхполюсное устройство защитного отключения на номинальный ток 25 А с уставкой по дифференциальному току 30 мА и характеристикой срабатывания типа AC. Аппарат рассчитан на номинальное напряжение 400 В и применяется в трёхфазных сетях с нейтралью: при срабатывании одновременно размыкаются все фазы и нейтральный проводник.
ВДТ отслеживает дифференциальный ток утечки и автоматически размыкает цепь при достижении уставки 30 мА. Тип AC означает реакцию на синусоидальный переменный дифференциальный ток, в том числе на его внезапное возникновение или плавное нарастание. Устройство предназначено для защиты от поражения электрическим током при прямом и косвенном прикосновении, а отключение цепи при утечке снижает риск возгорания из-за повреждения изоляции.
Механизм независимого расцепления обеспечивает отключение вне зависимости от удержания органа управления во включённом положении. Аппарат выполнен в стационарном исполнении со степенью защиты IP20 и устанавливается на DIN-рейку; предназначен для защиты групповых линий в распределительных щитах.
Технические характеристики
| Идентификация | |
|---|---|
| Производитель | Systeme Electric |
| Серия | City9 Set |
| Код производителя | C9R36425 |
| Тип устройства | ВДТ (выключатель дифференциального тока) |
| Электрические параметры | |
| Номинальный ток | 25 А |
| Количество полюсов | 4P |
| Номинальное напряжение | 400 В |
| Напряжение силовой цепи | 0,4 кВ |
| Частота | 50–60 Гц |
| Вид тока | Переменный (AC) |
| Дифференциальная защита | |
| Номинальный отключающий дифференциальный ток (IΔn) | 30 мА |
| Характеристика срабатывания по дифференциальному току | Тип AC |
| Монтаж и исполнение | |
| Исполнение | Стационарное |
| Тип установки | DIN-рейка |
| Степень защиты | IP20 |
Что проверить перед заказом
- Сверьте число полюсов: исполнение 4P рассчитано на трёхфазную цепь с нейтралью, где одновременно размыкаются все фазы и нейтральный проводник.
- Проверьте уставку по дифференциальному току: 30 мА — значение, с которым должно согласовываться построение многоуровневой защиты с разными уставками для обеспечения селективности.
- Убедитесь, что номинальное напряжение цепи соответствует 400 В, а номинальный ток линии не превышает 25 А.
- Монтаж и ввод в эксплуатацию выполняет квалифицированный электротехнический персонал; аппарат устанавливается на DIN-рейку в распределительном щите.
Практические особенности
- Уставка 30 мА соответствует требованиям для защиты розеточных групп и цепей, к которым может подключаться электрооборудование.
- Четырёхполюсное исполнение обеспечивает полное отключение трёхфазной цепи вместе с нейтральным проводником.
- Работоспособность проверяется кнопкой «ТЕСТ»; проверку рекомендуется проводить не реже одного раза в месяц.
Вопросы и ответы
Чем ВДТ City9 Set 25 А 4P 30 мА типа AC отличается по назначению от однополюсных устройств?
Исполнение 4P предназначено для трёхфазных сетей с нейтралью: при срабатывании размыкаются все три фазы и нейтральный проводник. Номинальное напряжение 400 В соответствует линейному напряжению такой сети, а уставка 30 мА задаёт порог отключения по току утечки.
На какой дифференциальный ток реагирует устройство типа AC?
Аппарат срабатывает при синусоидальном переменном дифференциальном токе, включая его внезапное возникновение или плавное нарастание, при достижении уставки 30 мА. Это стандартный тип для защиты от утечек в обычных электрических цепях.
Как проверять работоспособность ВДТ и как выстраивать селективность защиты?
Работоспособность проверяют нажатием кнопки «ТЕСТ» не реже одного раза в месяц — при этом должна произойти мгновенная разгерметизация цепи. Для селективности рекомендуется строить многоуровневую систему с использованием ВДТ с разными уставками по дифференциальному току.
