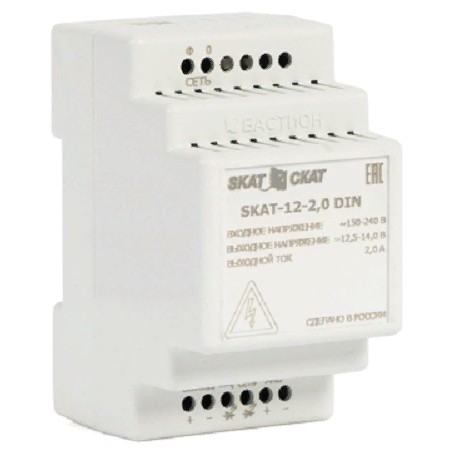

БАСТИОН SKAT-12-2.0 DIN
Резервированный источник питания 12 В с зарядом внешней АКБ, монтаж на DIN-рейку 35 мм
Тип
Резервированный источник питания, off-line (резервный)
Выходное напряжение
12 В
Аккумулятор
Внешний, 12 В, 7–17 А·ч
Монтаж
DIN-рейка 35 мм
О товаре
БАСТИОН SKAT-12-2.0 DIN — резервированный источник вторичного электропитания 12 В, работающий по резервной схеме off-line. Устройство питает нагрузку от сети переменного тока и при выходе напряжения за допустимые пределы автоматически переключается на внешнюю аккумуляторную батарею напряжением 12 В.
В основном режиме выходное напряжение составляет 12,5–14 В DC, в резервном — 10,5–14 В DC. Максимальный ток нагрузки в основном режиме — 1,7 А, в резервном — 2 А. Пульсации выходного напряжения при максимальной нагрузке не превышают 100 мВ.
Источник заряжает внешнюю свинцово-кислотную АКБ ёмкостью 7–17 А·ч током заряда 0,3 А. Аккумулятор в комплект не входит. Предусмотрены защита от короткого замыкания на выходе и клемм АКБ, защита от переполюсовки клемм АКБ и от глубокого разряда батареи с отключением нагрузки при падении напряжения до 10–11,2 В. Краткосрочная защита АКБ при коротком замыкании нагрузки действует в течение 1 с.
Корпус выполнен из пластика, крепление — на DIN-рейку 35 мм. Светодиодная индикация показывает наличие сетевого напряжения, состояние АКБ и выходного напряжения. В комплект входят разъёмные клеммники.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Бастион |
| Модель | SKAT-12-2.0 DIN |
| Тип оборудования | Источник бесперебойного питания |
| Схема работы | off-line (резервный) |
| Цвет | Белый |
| Управление | Нет |
| Электрические параметры | |
| Диапазон входного напряжения | 150–250 В AC |
| Номинальная частота сети | 50 Гц |
| Макс. входное напряжение | 250 В |
| Входной ток | 2 А |
| Потребляемая мощность от сети | 4 ВА |
| Выходное напряжение в основном режиме | 12,5–14 В DC |
| Выходное напряжение в резервном режиме | 10,5–14 В DC |
| Макс. ток нагрузки в основном режиме | 1,7 А |
| Макс. ток нагрузки в резервном режиме | 2 А |
| Пульсации выходного напряжения при максимальной нагрузке | не более 100 мВ |
| Время реакции | 0,4 мс |
| Искажения выходного напряжения | 10% |
| Защита от перегрузок | Есть |
| Аккумулятор | |
| Тип аккумулятора | Внешний, свинцово-кислотный |
| Напряжение АКБ | 12 В |
| Ёмкость АКБ | 7–17 А·ч |
| Количество аккумуляторов | 1 |
| Ток заряда АКБ | 0,3 А |
| Защита от короткого замыкания клемм АКБ | Есть |
| Защита от переполюсовки клемм АКБ | Есть |
| Защита АКБ от глубокого разряда | Есть, отключение нагрузки при 10–11,2 В |
| Кратковременная защита АКБ при КЗ нагрузки | 1 с |
| Горячая замена аккумулятора | Не поддерживается |
| Подключение и индикация | |
| Вход питания | Клеммы |
| Типы выходных разъёмов | Клеммная колодка |
| Кол-во выходных розеток | 0 |
| Индикация | Светодиодная: наличие сетевого напряжения, АКБ, выходное напряжение |
| Интерфейс | Нет |
| SmartSlot | Нет |
| ЖК-дисплей | Нет |
| Длина кабеля | 0 м |
| Корпус и условия эксплуатации | |
| Способ монтажа | DIN-рейка 35 мм |
| Материал корпуса | Пластик |
| Степень защиты | IP20 |
| Размеры (Ш×В×Г) | 53 × 95 × 66 мм |
| Вес нетто без АКБ | 130 г |
| Диапазон рабочих температур | −10…+40 °C |
| Комплект поставки | |
| Комплект поставки | ИБП, разъёмные клеммники |
| ПО в комплекте | Нет |
Что проверить перед заказом
- Аккумулятор приобретается отдельно: источник рассчитан на внешнюю свинцово-кислотную АКБ 12 В ёмкостью 7–17 А·ч.
- Суммарный ток нагрузки не должен превышать 1,7 А в основном режиме и 2 А в резервном.
- Для монтажа требуется DIN-рейка шириной 35 мм; подключение выполняется через клеммы, выходные розетки отсутствуют.
Вопросы и ответы
Какие аккумуляторы подходят для БАСТИОН SKAT-12-2.0 DIN?
Источник заряжает внешнюю свинцово-кислотную АКБ напряжением 12 В ёмкостью от 7 до 17 А·ч, ток заряда — 0,3 А. Аккумулятор в комплект не входит.
Какую нагрузку можно подключить к этому источнику питания?
Максимальный ток нагрузки — 1,7 А при питании от сети и 2 А при питании от аккумуляторной батареи. Выходное напряжение составляет 12,5–14 В DC в основном режиме и 10,5–14 В DC в резервном.
Как источник ведёт себя при разряде аккумулятора?
Предусмотрена защита АКБ от глубокого разряда: при падении напряжения батареи до 10–11,2 В нагрузка отключается. Также есть защита от короткого замыкания на выходе и клемм АКБ и от переполюсовки клемм АКБ.
Как монтируется устройство и какие у него условия эксплуатации?
Корпус из пластика крепится на DIN-рейку 35 мм, степень защиты — IP20. Габариты составляют 53 × 95 × 66 мм, вес без АКБ — 130 г, рабочий диапазон температур — от −10 до +40 °C.
