Источник бесперебойного питания БАСТИОН СКАТ-1200Д
Резервированный источник питания 12 В с выходным током до 2 А, корпус под АКБ 2×7 А·ч
Тип оборудования
Источник бесперебойного питания
Выходное напряжение
12 В
Выходной ток
номинальный 1,5 А, максимальный 2 А
Корпус под АКБ
2×7 А·ч
О товаре

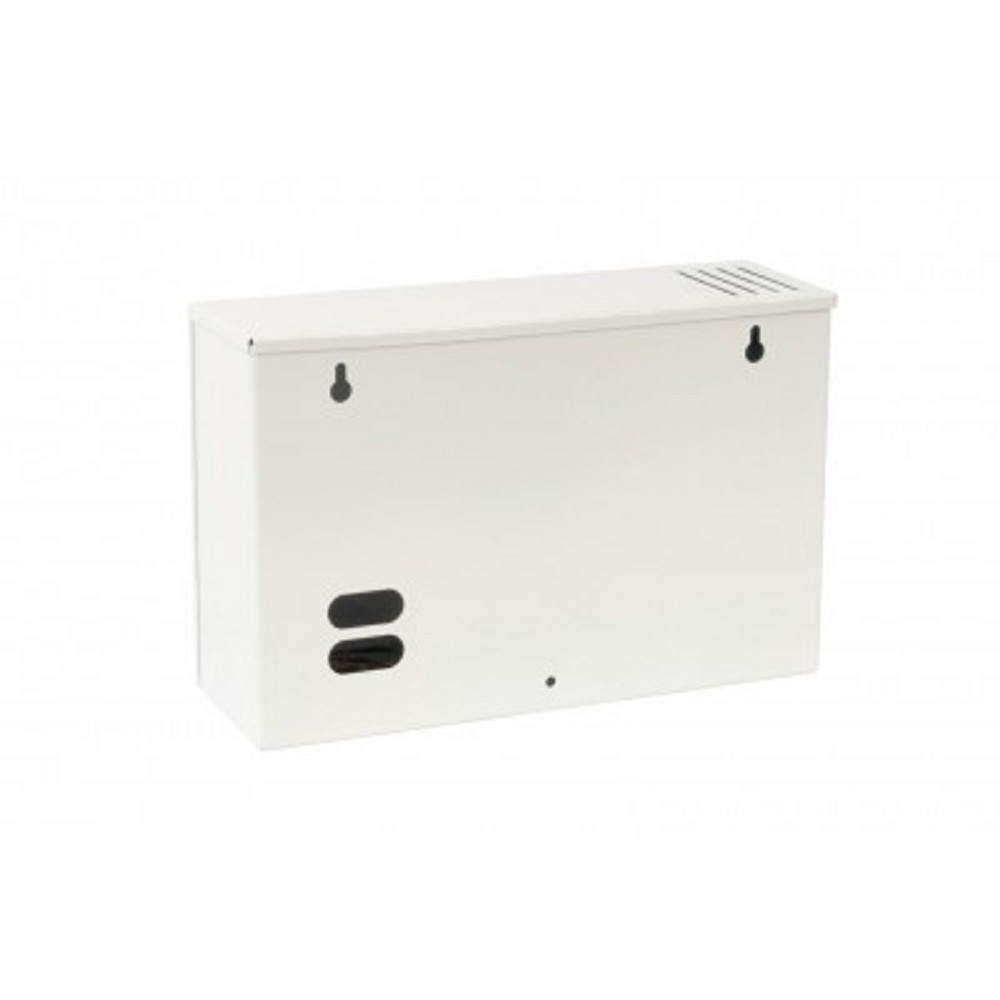

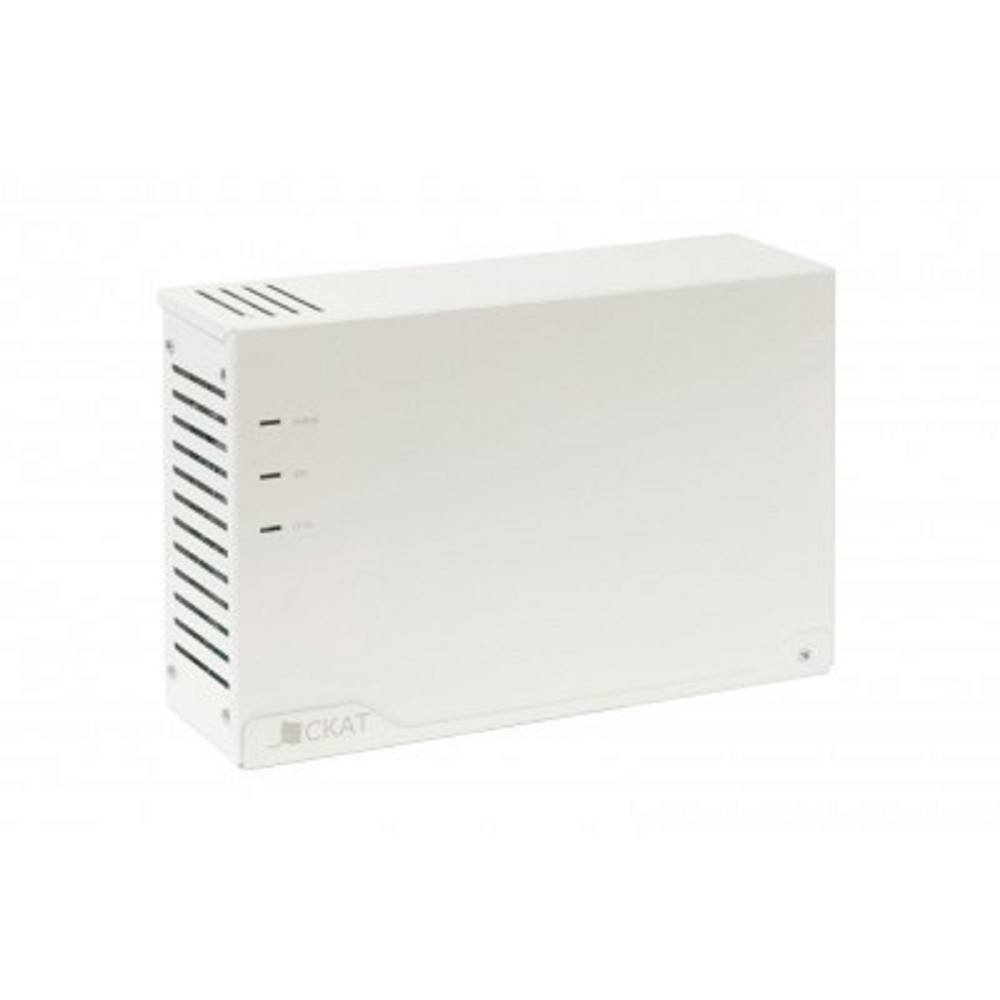

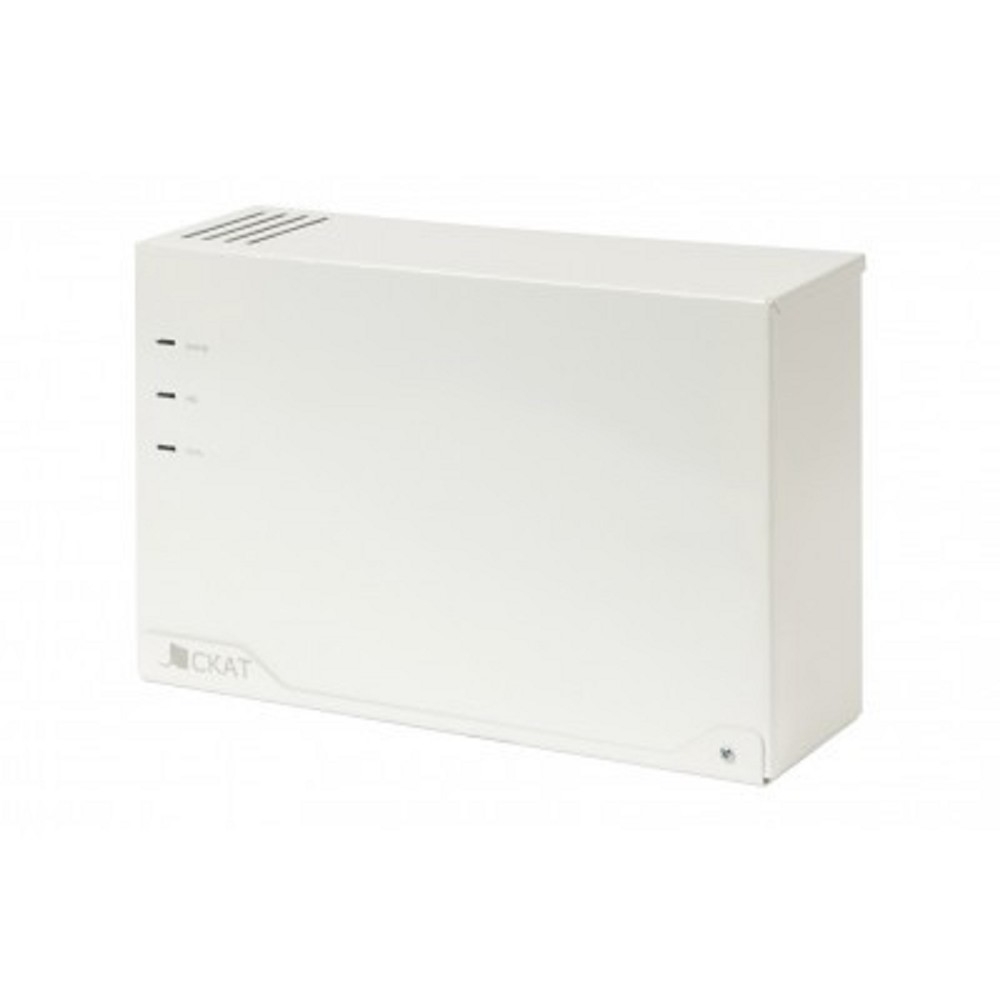

БАСТИОН СКАТ-1200Д (СКАТ ИБП-12/2-2Х7) — источник вторичного электропитания резервированный, предназначенный для питания нагрузки напряжением 12 В с выходным током до 2 А. Устройство выполнено в белом корпусе под установку аккумуляторных батарей типоразмера 2×7 А·ч или 1×17 А·ч.
При наличии основного питания выходной ток составляет 1,5 А, максимальный — 2 А. Выходное напряжение при питании от сети переменного тока — 12,9…14 В, при питании от аккумуляторной батареи — 9,5…13,4 В. Величина пульсаций выходного напряжения при номинальном токе нагрузки — не более 30 мВ.
Источник работает от сети переменного тока с напряжением 170…253 В и номинальной частотой 50 Гц. Вход питания и выход выполнены клеммными колодками. Предусмотрены холодный старт, защита от перегрузок, защита от короткого замыкания на выходе, защита аккумулятора от глубокого разряда, а также защита от переполюсовки и короткого замыкания клемм АКБ.
Световая индикация отображает наличие сети, состояние АКБ и нагрузку. Диагностические выходы типа «ОК» предусмотрены для сигналов «Наличие сети», «Состояние АКБ. РАЗРЯД», «Состояние АКБ. АВАРИЯ» и «Нагрузка». Управление — автоматическое. Ток заряда аккумуляторной батареи составляет 0,45…0,55 А.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Бастион |
| Модель | СКАТ-1200Д (СКАТ ИБП-12/2-2Х7) |
| Серия | СКАТ |
| Тип оборудования | Источник бесперебойного питания |
| Тип устройства | Источник вторичного электропитания резервированный |
| Страна производства | Россия |
| Цвета, использованные в оформлении | Белый |
| Электропитание | |
| Количество фаз (вход/выход) | однофазный |
| Вид тока | переменный (AC), постоянный (DC) |
| Номинальная частота сети, Гц | 50 |
| Диапазон входного напряжения, В | 170…253 |
| Макс. входное напряжение | 253 |
| Входной ток, А | 1,5 |
| Выходное напряжение (В) | 12 |
| Номинальное выходное напряжение (В) | 9,5…12,6 |
| Выходное напряжение при питании от сети переменного тока, В | 12,9…14 |
| Выходное напряжение при питании от аккумуляторной батареи, В | 9,5…13,4 |
| Выходной ток, А | номинальный при наличии основного питания — 1,5; максимальный при наличии основного питания — 2 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 30 |
| Тип управления | автоматическое |
| Аккумуляторы | |
| Аккумуляторы | Герметичные, необслуживаемые свинцово-кислотные |
| Тип используемого аккумулятора | 12 В 7 или 17 А·ч |
| Количество аккумуляторов, шт | 2 или 1 |
| Исполнение аккумуляторной батареи | внутренняя, несменяемая |
| Горячая замена аккумулятора | Не поддерживается |
| Ток заряда аккумуляторной батареи, А | 0,45…0,55 |
| Напряжение отключения нагрузки для предотвращения глубокого разряда АКБ, В | 10,5…11 |
| Защитные функции | |
| Защита от перегрузок | Есть |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Защитные функции | защита АКБ от глубокого разряда; защита нагрузки от аварии изделия; защита от короткого замыкания клемм АКБ; защита от короткого замыкания на выходе с отключением выходного напряжения; защита от переполюсовки клемм АКБ |
| Защита линии связи | Нет |
| Интерфейсы и разъёмы | |
| Вход питания | Клеммная колодка |
| Типы выходных разъемов | Клеммная колодка |
| Кол-во выходных розеток | 0 |
| Световая индикация | «Наличие сети»; «Состояние АКБ»; «Нагрузка» |
| Диагностические выходы | тип «ОК»: «Наличие сети»; «Состояние АКБ. РАЗРЯД»; «Состояние АКБ. АВАРИЯ»; «Нагрузка» |
| Индикатор | Есть |
| Управление | Есть |
| Корпус и условия эксплуатации | |
| Размеры (ширина x высота x глубина) | 285×90×185 мм |
| Ширина, мм | 285 |
| Высота, мм | 185 |
| Вес нетто, кг | 0,5 |
| Вес с АКБ (грамм) | 700 |
| Размеры упаковки | 290×95×190 мм |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °C | -30…+40 |
| Рабочая температура (°C) | -10…+40 |
| Относительная влажность воздуха при температуре +25 °С, не более | 90 % |
| Установка в стойку 19" | Нет |
| Холодный старт | Да |
| Комплект поставки | |
| Комплект поставки | ИБП |
| ПО в комплекте | Нет |
Что проверить перед заказом
- Корпус рассчитан на установку аккумуляторов 12 В 7 А·ч (2 шт.) или 12 В 17 А·ч (1 шт.) — сверяйте тип и количество АКБ с требуемой конфигурацией.
- Вход и выход выполнены клеммными колодками, выходных розеток нет — для подключения нагрузки нужны проводные соединения под клеммы.
- Поставляется без АКБ — аккумуляторные батареи приобретаются отдельно.
Вопросы и ответы
Какие аккумуляторы подходят для БАСТИОН СКАТ-1200Д?
Источник рассчитан на герметичные необслуживаемые свинцово-кислотные аккумуляторы 12 В 7 А·ч или 12 В 17 А·ч: в корпус устанавливаются 2 батареи по 7 А·ч либо 1 батарея 17 А·ч. Горячая замена аккумулятора не поддерживается, в поставку АКБ не входят.
Какие выходные параметры обеспечивает источник питания?
Выходное напряжение составляет 12 В: 12,9…14 В при питании от сети переменного тока и 9,5…13,4 В при питании от аккумуляторной батареи. Выходной ток — 1,5 А номинальный и до 2 А максимальный при наличии основного питания. Пульсации выходного напряжения при номинальном токе нагрузки не превышают 30 мВ.
Как подключается нагрузка к СКАТ-1200Д?
Вход питания и выход выполнены клеммными колодками, выходных розеток у устройства нет. Световая индикация показывает наличие сети, состояние АКБ и нагрузку, а диагностические выходы типа «ОК» передают сигналы «Наличие сети», «Состояние АКБ. РАЗРЯД», «Состояние АКБ. АВАРИЯ» и «Нагрузка».
Какие защиты предусмотрены в устройстве?
Источник защищает нагрузку от перегрузок и короткого замыкания на выходе с отключением выходного напряжения, а аккумулятор — от глубокого разряда, переполюсовки и короткого замыкания клемм. Нагрузка отключается при напряжении 10,5…11 В, чтобы предотвратить глубокий разряд АКБ.
