ERIC2219B3 Модуль Ericsson 2219 B3 KRC 161 619/1
Гарантия
Поддержка производителя
Оплата по счету
Для юрлиц и ИП с НДС 22%
Доставка по России
Собственная логистика и ТК
ЭДО
УПД отправим в ЭДО
Модуль Ericsson 2219 B3 KRC 161 619/1
Модуль трансивера (TRU) для базовых станций Ericsson RBS 2000 с поддержкой GSM 900 / GSM 1800 (DCS).
Тип устройства
Модуль трансивера (TRU)
Применяемая технология
GSM 900 / GSM 1800 (DCS)
Типовая конфигурация
KRC 161 619/1
Назначение
Обеспечение радиоканала для базовых станций серии Ericsson RBS 2000
О товаре
Ericsson 2219 B3 (артикул ERIC2219B3) — модуль трансивера (TRU) с типовой конфигурацией KRC 161 619/1, предназначенный для обеспечения радиоканала базовых станций серии Ericsson RBS 2000. Модуль поддерживает работу в диапазонах GSM 900 и GSM 1800 (DCS).
Обозначение KRC 161 619/1 указывает на конкретную аппаратную ревизию и конфигурацию модуля, что имеет значение при замене или расширении существующей инфраструктуры. Модульная архитектура TRU позволяет интегрировать модуль в стандартизированные стойки базовых станций серии RBS 2000.
Поддержка двух частотных диапазонов — GSM 900 и GSM 1800 (DCS) — применяется при планировании сети и расширении покрытия. Модуль рассчитан на интеграцию в инфраструктуру базовых станций Ericsson RBS 2000.
Технические характеристики
| Основные характеристики | |
|---|---|
| Код производителя | ERIC2219B3 |
| Тип устройства | Модуль трансивера (TRU) |
| Применяемая технология | GSM 900 / GSM 1800 (DCS) |
| Типовая конфигурация | KRC 161 619/1 |
| Назначение | Обеспечение радиоканала для базовых станций серии Ericsson RBS 2000 |
Что проверить перед заказом
- Сверьте конфигурацию KRC 161 619/1 с требуемой для вашего радиоблока базовой станции Ericsson RBS 2000.
- Проверьте совместимость версии программного обеспечения (SW) базовой станции с аппаратной ревизией модуля (KRC).
- Убедитесь, что модуль устанавливается в предназначенный для него слот и совместимый шкаф.
Вопросы и ответы
В каких диапазонах работает модуль Ericsson 2219 B3?
Модуль поддерживает работу в диапазонах GSM 900 и GSM 1800 (DCS).
Для каких базовых станций предназначен этот модуль?
Модуль трансивера (TRU) предназначен для обеспечения радиоканала базовых станций серии Ericsson RBS 2000.
Что означает обозначение KRC 161 619/1?
KRC 161 619/1 — типовая конфигурация модуля, указывающая на конкретную аппаратную ревизию. Её соответствие важно при замене или расширении существующей инфраструктуры.
Что нужно учесть перед установкой модуля?
Перед установкой проверяют совместимость версии программного обеспечения (SW) базовой станции с аппаратной ревизией модуля (KRC). Модуль должен устанавливаться в предназначенный для него слот и совместимый шкаф; замену модулей рекомендуется проводить при отключённом питании секции.
Оформление заказа
Резерв на 2 дня, цена с НДС
Готовы купить ERIC2219B3 Модуль Ericsson 2219 B3 KRC 161 619/1 по безналичному расчету на юридическое лицо?
- Оформите заказ на сайте или отправьте запрос на счет вместе с реквизитами организации, контактным лицом и адресом доставки.
- Товар будет зарезервирован на 2 дня.
- Счет с НДС придет на Вашу электронную почту в течение 30 минут.
- Отгрузка производится в течение 1-2 дней после поступления оплаты. Можно забрать самовывозом или доставкой.
- УПД отправим через ЭДО.
- Состояние: used
- Гарантия: 6 месяцев
- Наличие тестрепортов: Да
- Срок поставки: 1 - 2 недели с момента оплаты (растаможено)
- Лицензии: Отсутствуют*
*На оборудовании отсутствуют лицензии, но открыты порты для их установки оператором связи или интеграторо
| Категория | Характеристика / Значение |
|---|---|
| 1. Общая информация | |
| Модель | Ericsson Radio 2219 |
| Тип устройства | Удаленный радиомодуль (RRU) для Outdoor/Indoor |
| Год документации | 2016–2017 |
| 2. Радио характеристики (для B3) | |
| Поддерживаемые технологии | GSM, LTE, WCDMA, NB-IoT (in-band) |
| Диапазон частот (B3) | Uplink: 1710 – 1785 МГц Downlink: 1805 – 1880 МГц |
| Конфигурация каналов | 2T/2R (2 передатчика / 2 приемника) |
| Номинальная выходная мощность | 2×60 Вт или 2×80 Вт (лицензия требуется для мощности выше 2×10 Вт) |
| Тепловыделение (B3) | 0.5 кВт (при 2x80 Вт) |
| 3. Физические параметры | |
| Габариты (В×Ш×Г) | 466 мм × 343 мм × 154 мм |
| Вес | Не указан |
| Цвет / Покрытие | Стандартный цвет Ericsson, класс A3. Покраска не рекомендуется (аннулирует гарантию). |

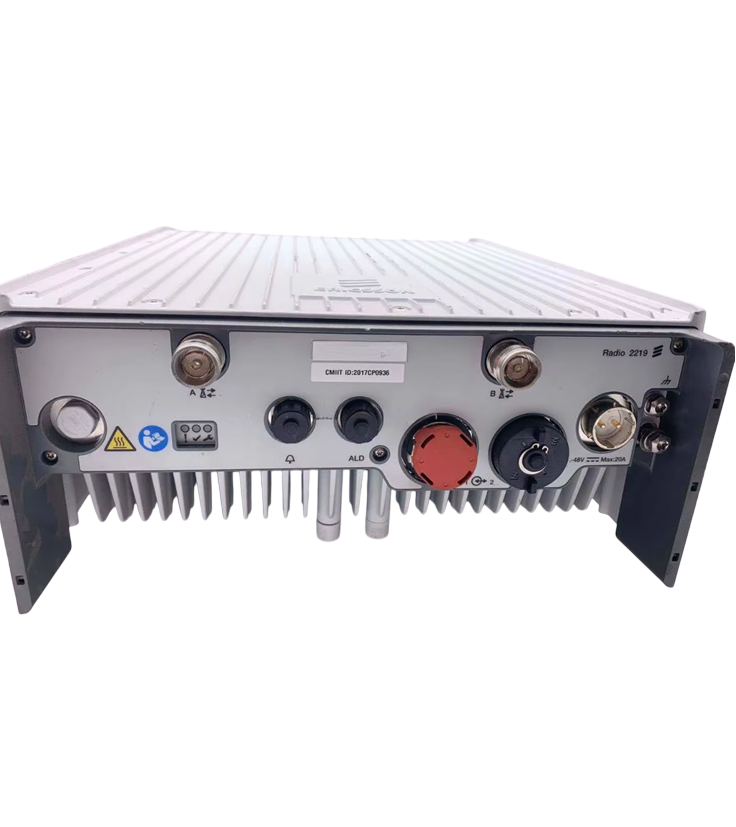

| 4. Интерфейсы подключения | |
| Антенные разъемы (A, B) | 4.3-10 (female, insert-receiver type), 50 Ом |
| Соединение с базовым блоком | Оптика: разъемы D/E (LC на SFP+). Скорость CPRI: до 9.8 Гбит/с |
| Питание (F) | Разъем POWER, -48V DC |
| Заземление (G) | M6 (двойной наконечник) |
| Управление антенной (H) | ALD (RET) Ctrl (для AISG 2.0, OOK модуляция) |
| Внешняя сигнализация (I) | 2× входа External Alarm |
| 5. Электропитание | |
| Номинальное напряжение | -48 V DC |
| Рабочий диапазон | -38.0 до -58.5 V DC |
| Рекомендуемый предохранитель | 25 А (для надежной работы без ложных срабатываний) |
| Макс. допустимый предохранитель | 32 А |
| Защита от импульсов | Встроенный SPD Class 1 (Type 1) на входе DC и ALD |
| 6. Условия эксплуатации | |
| Рабочая температура | -40°C до +55°C |
| Относительная влажность | 5 – 100% |
| Степень защиты | IP65 (IEC 60529 / EN 60529) |
| Солнечная радиация | ≤ 1120 Вт/м² |
| Охлаждение | Конвекционное (пассивное) |
| Уровень шума | До 59 dBA (при +55°C) |
| 7. Монтаж и установка | |
| Варианты монтажа | Стена, Pole (один/два хомута), за антенной, под антенной |
| Зазоры (при монтаже стеной) | Мин. 400 мм вертикально между РРU, мин. 500 мм до антенны |
| Зазоры (при монтаже на стойке) | Мин. 150 мм между РРU по вертикали, мин. 300 мм до пола/антенны |
| Ограничения | Не устанавливать выше антенны (не верхняя точка мачты). Не менее 25 м от главного лепестка антенны. |
| 8. Стандарты и регуляторика | |
| Безопасность | IEC/EN/UL 62368-1, UL 60950-22 |
| EMC | 3GPP TS37.113, FCC Part 15, ICES-003 |
| Радио стандарты | 3GPP TS37.141, ETSI EN 301 908, FCC Part 22/24/27 |
| Экология | RoHS (EN 50581) |
| Маркировка | CE, cETLus, FCC ID, IC (HVIN) |
