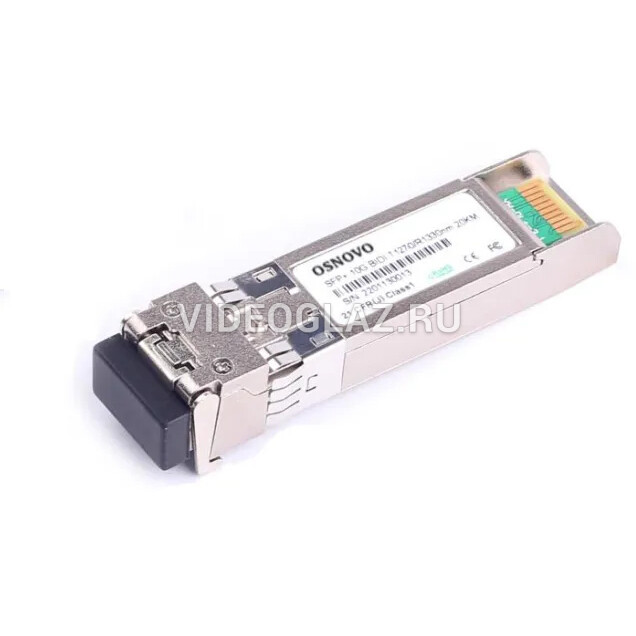

Оптический SFP+ модуль Osnovo SFP-S1LC15-10G-1270-1330
Трансивер 10 Gigabit Ethernet для одномодового волокна, одно волокно, LC, до 20 км, Tx 1270 нм / Rx 1330 нм, DDM
Стандарт и скорость
10 Gigabit Ethernet (10GBase-LR/WDM)
Тип волокна и коннектор
Single Mode (SMF), дуплексный LC
Дальность передачи
до 20 км
Длина волны передачи (Tx) / приема (Rx)
1270 нм / 1330 нм
О товаре
Osnovo SFP-S1LC15-10G-1270-1330 — оптический трансивер формата SFP+ для соединений 10 Gigabit Ethernet по одномодовому волокну с применением технологии WDM (CWDM). Модуль устанавливается в сетевое оборудование — коммутаторы и маршрутизаторы — и работает по стандарту 10GBase-LR/WDM на расстояниях до 20 км.
Передача и прием идут по одному волокну: длина волны передачи — 1270 нм, приема — 1330 нм. Такая схема позволяет организовать полнодуплексный канал 10 Гбит/с по одному волокну и экономить волоконные ресурсы там, где количество свободных волокон ограничено. Для подключения используется дуплексный коннектор LC и одномодовое волокно (SMF).
Поддерживается DDM (Digital Diagnostic Monitoring) — функция мониторинга в реальном времени температуры, напряжения и мощности оптического сигнала на передаче и приеме, что упрощает диагностику линии. Рабочий температурный диапазон — коммерческий, от 0 °C до +70 °C. Модуль соответствует стандарту MSA для SFP+.
Технические характеристики
| Идентификация | |
|---|---|
| Код производителя | SFP-S1LC15-10G-1270-1330 |
| Оптические параметры | |
| Стандарт и скорость | 10 Gigabit Ethernet (10GBase-LR/WDM) |
| Тип волокна и коннектор | Single Mode (SMF), дуплексный LC |
| Дальность передачи | до 20 км |
| Длина волны передачи (Tx) | 1270 нм |
| Длина волны приема (Rx) | 1330 нм |
| Диагностика и условия эксплуатации | |
| Поддержка DDM | Да (Digital Diagnostic Monitoring) |
| Температурный диапазон | Коммерческий (0 °C до +70 °C) |
Подключение и установка
- Сетевое оборудование (коммутатор, маршрутизатор) должно поддерживать длины волн CWDM 1270/1330 нм и функцию DDM.
- Для соединения требуется одномодовое волокно с коннекторами LC.
- Модули на концах линии согласуются попарно: модуль с Tx 1270 нм / Rx 1330 нм соединяется с модулем, у которого Tx 1330 нм / Rx 1270 нм.
- Перед вводом в эксплуатацию уровень оптического сигнала проверяется через интерфейс DDM на соответствие бюджету мощности линии.
Практические особенности
- Технология CWDM позволяет передавать сигналы на разных длинах волн (1270 нм и 1330 нм) по одному оптическому волокну, не требуя прокладки дополнительных кабелей.
- Один модуль обеспечивает полнодуплексный канал 10 Гбит/с по одному волокну.
- Соответствие стандарту MSA для SFP+ обеспечивает совместимость с оборудованием большинства вендоров при условии поддержки соответствующих длин волн.
Вопросы и ответы
Как согласовать два модуля Osnovo SFP-S1LC15-10G-1270-1330 для организации линии?
Два одинаковых модуля с Tx 1270 нм / Rx 1330 нм на противоположных концах линии не образуют пару. Модуль с Tx 1270 нм и Rx 1330 нм на одном конце соединяется с модулем, имеющим обратные значения — Tx 1330 нм и Rx 1270 нм.
Что нужно проверить в оборудовании перед установкой модуля?
Коммутатор или маршрутизатор должен поддерживать нестандартные длины волн CWDM 1270/1330 нм и функцию DDM. Для соединения нужно одномодовое волокно с коннекторами LC.
Какие параметры позволяет контролировать поддержка DDM?
DDM обеспечивает мониторинг в реальном времени температуры, напряжения и мощности оптического сигнала на передаче и приеме. Перед вводом в эксплуатацию уровень сигнала через DDM сверяют с бюджетом мощности линии.
