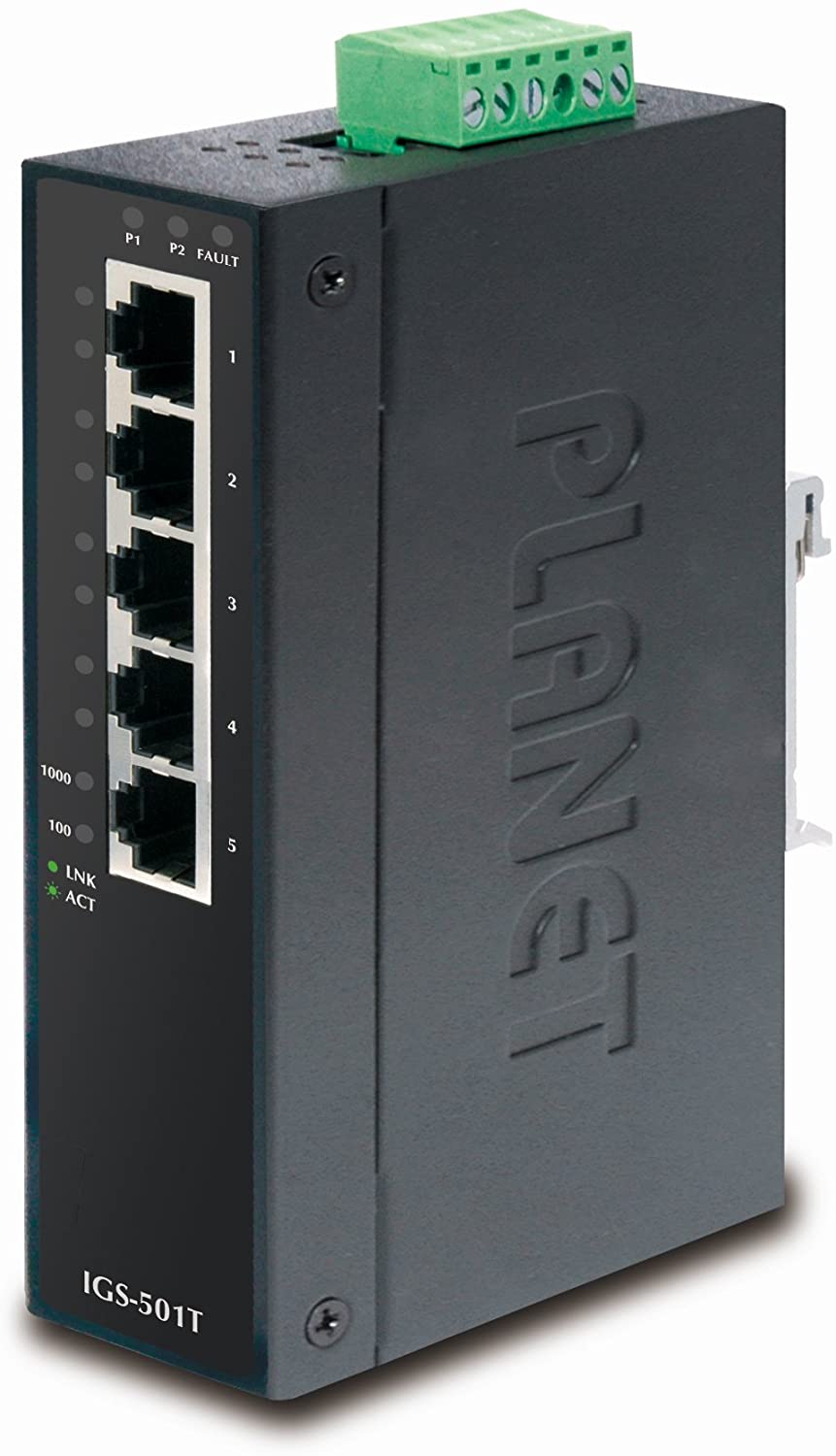

Промышленный коммутатор Planet IGS-501T
Неуправляемый промышленный коммутатор Gigabit Ethernet с 5 портами 10/100/1000Base-T в металлическом корпусе IP30 формата slim.
Порты
5 × 10/100/1000Base-T RJ45
Рабочая температура
от -40 °C до +75 °C
Класс защиты
IP30, металлический корпус
Питание
12~48 В DC, резервирование
О товаре
Planet IGS-501T — неуправляемый промышленный коммутатор Gigabit Ethernet с пятью медными портами 10/100/1000Base-T RJ45 и рабочим диапазоном температур от -40 °C до +75 °C. Корпус — металлический, класса защиты IP30, в формате slim.
Медные порты поддерживают автосогласование и auto-MDI/MDI-X. Коммутатор работает по схеме Store-and-Forward, имеет таблицу адресов на 2K записей и буферную память 1M бит. Коммутационная матрица — 10 Гбит/с, пропускная способность — 7.4 Mpps при пакетах 64 байта, поддерживаются Jumbo-кадры до 9K.
Питание подаётся на съёмную 6-контактную клеммную колодку: контакты 1/2 — Power 1, 3/4 — сигнал аварии, 5/6 — Power 2. Предусмотрены резервирование питания и защита от обратной полярности, поддерживается питание 24 В AC. Реле аварии рассчитано на ток 1 А при 24 В DC. Потребляемая мощность — 5.28 Вт (18 BTU).
Для монтажа предусмотрены комплект для DIN-рейки и ушко для настенного крепления. Габариты корпуса — 135 × 87 × 32 мм, масса — 498 г.
Технические характеристики
| Общие сведения | |
|---|---|
| Модель | IGS-501T |
| Производитель | Planet |
| Версия аппаратного обеспечения | 4 |
| Категория | Industrial |
| Форм-фактор | Slim type |
| Класс защиты | IP30, металлический корпус |
| Порты | |
| Количество портов | 5 |
| Тип портов | 5 × 10/100/1000Base-T RJ45 TP, auto-MDI/MDI-X, автосогласование |
| Разъём питания | Съёмная 6-контактная клеммная колодка: Pin 1/2 — Power 1; Pin 3/4 — сигнал аварии; Pin 5/6 — Power 2 |
| Индикация | 3 × LED системы и питания: зелёный — DC Power 1, зелёный — DC Power 2, зелёный — Power Fault; 2 × LED на каждый медный порт: зелёный — 1000 Мбит/с LNK/ACT, оранжевый — 10/100 Мбит/с LNK/ACT |
| Питание | |
| Требования к питанию | 12~48 В DC, резервирование питания с защитой от обратной полярности, поддержка питания 24 В AC |
| Потребляемая мощность / рассеивание | 5.28 Вт / 18 BTU |
| Аварийное реле | Один релейный выход при сбое питания; ток реле — 1 А при 24 В DC |
| Защита | |
| ESD-защита | 6 кВ |
| EFT-защита | 6 кВ |
| Коммутация | |
| Схема обработки | Store-and-Forward |
| Таблица адресов | 2K записей |
| Буферная память | 1M бит встроенной буферной памяти |
| Управление потоком | Back pressure для полудуплекса; IEEE 802.3x pause frame для полного дуплекса |
| Коммутационная матрица | 10 Гбит/с |
| Пропускная способность | 7.4 Mpps при 64 байтах |
| Jumbo Frame | 9K |
| Сетевые кабели | 10/100/1000Base-T: Cat. 3, 4, 5, 5e, 6 UTP (до 100 м); EIA/TIA-568 100-ом STP (до 100 м) |
| Соответствие стандартам | |
| Поддерживаемые стандарты | IEEE 802.3 Ethernet; IEEE 802.3u Fast Ethernet; IEEE 802.3ab Gigabit Ethernet; IEEE 802.3x Full-Duplex Flow Control; IEEE 802.3az Energy Efficient Ethernet; IEEE 802.1p Class of Service |
| Нормативное соответствие | FCC Part 15 Class A, CE |
| Испытания на устойчивость | IEC 60068-2-32 (свободное падение); IEC 60068-2-27 (удар); IEC 60068-2-6 (вибрация) |
| Условия эксплуатации | |
| Рабочая температура | от -40 °C до +75 °C |
| Температура хранения | от -40 °C до +75 °C |
| Рабочая влажность | 5~90% |
| Влажность хранения | 5~90% (без конденсации) |
| Корпус и установка | |
| Установка | Комплект для DIN-рейки и ушко для настенного крепления |
| Габариты (Ш × Г × В) | 135 × 87 × 32 мм |
| Масса | 498 г |
Что проверить перед заказом
- Питание подаётся на клеммную колодку: сверяйте напряжение 12~48 В DC (или 24 В AC) с параметрами имеющегося источника питания.
- Класс защиты IP30 не предусматривает влагозащиты — при установке вне закрытого шкафа это нужно учитывать.
- Для монтажа предусмотрены DIN-рейка и настенное крепление — сверяйте способ установки с вашим монтажным отсеком.
Вопросы и ответы
Какие порты и скорость обеспечивает Planet IGS-501T?
Коммутатор оснащён пятью медными портами 10/100/1000Base-T RJ45 с автосогласованием и auto-MDI/MDI-X. Коммутационная матрица рассчитана на 10 Гбит/с, пропускная способность — 7.4 Mpps при пакетах 64 байта.
Как организовано питание коммутатора?
Питание подаётся на съёмную 6-контактную клеммную колодку: контакты 1/2 — Power 1, 3/4 — сигнал аварии, 5/6 — Power 2. Поддерживается резервирование питания с защитой от обратной полярности и питание 24 В AC; диапазон — 12~48 В DC. Потребляемая мощность составляет 5.28 Вт.
В каких условиях можно эксплуатировать этот коммутатор?
Рабочая температура — от -40 °C до +75 °C, влажность — 5~90%, влажность хранения — 5~90% без конденсации. Корпус имеет класс защиты IP30, который защищает от твёрдых предметов диаметром от 2,5 мм, но влагозащиты не предусматривает.
Как коммутатор крепится при монтаже?
Для установки предусмотрены комплект для DIN-рейки и ушко для настенного крепления. Габариты корпуса — 135 × 87 × 32 мм, масса — 498 г.
