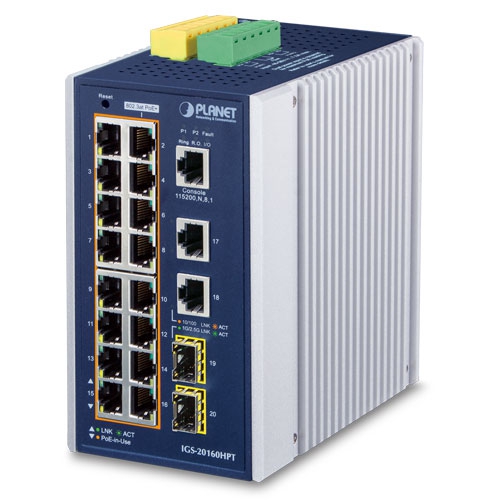

Промышленный управляемый коммутатор Planet IGS-20160HPT
Full Managed L2/L4 коммутатор: 16 портов 10/100/1000T с PoE+ 802.3at, 2 порта 100/1000X SFP, корпус IP30, рабочий диапазон от -40 до +75 °C.
Порты PoE+
16 портов 10/100/1000T, IEEE 802.3at
Восходящие порты
2 порта 100/1000X SFP
Рабочая температура
от -40 до +75 °C
Питание
двойное резервированное, 48~56 В DC, клеммная колодка
О товаре
Planet IGS-20160HPT — промышленный управляемый коммутатор уровня L2/L4 с 16 медными портами 10/100/1000T, поддерживающими PoE+ по стандарту IEEE 802.3at, и двумя портами 100/1000X SFP. Устройство выполнено в алюминиевом корпусе класса защиты IP30 и рассчитано на работу при температуре от -40 до +75 °C.
Порты Port-1–Port-16 работают как PoE-инжекторы с поддержкой 802.3af/802.3at (End-span). Бюджет PoE зависит от входного питания: при 48 В — до 240 Вт, при 56 В — до 260 Вт от одного источника и до 320 Вт при двух источниках. На порт по стандарту 802.3at подаётся 51~56 В DC с максимумом 36 Вт, по стандарту 802.3af — 48~51 В DC с максимумом 15,4 Вт. Коммутатор рассчитан на подключение до 16 устройств класса 2 или 3 и до 10 устройств класса 4.
Коммутация выполняется по архитектуре Store-and-Forward; коммутационная матрица — 40 Гбит/с без блокировки, производительность — 29,7 млн пакетов/с при пакетах 64 байта, таблица MAC-адресов — 8K записей, общий буфер данных — 4 Мбит, поддержка Jumbo Frame — до 9 Кбайт. Управление доступно через консоль, Telnet, веб-браузер и SNMP v1/v2c, защищённое — через SSH, SSL и SNMP v3. Реализованы VLAN (802.1Q, до 255 групп из 4094 VLAN ID), агрегация каналов LACP/static trunk (10 групп по 4 порта), QoS с 8 уровнями приоритета, IGMP и MLD snooping, ACL до 123 записей и ограничение полосы на порт.
В части L3 предусмотрены до 8 VLAN-интерфейсов и до 32 записей таблицы маршрутизации, поддерживается программная статическая маршрутизация IPv4 и IPv6. Питание подаётся через съёмную 6-контактную клеммную колодку: контакты 1/2 — Power 1, 3/4 — сигнал аварии, 5/6 — Power 2. Вторая колодка DI/DO включает два цифровых входа и два цифровых выхода. Коммутатор поддерживает ERPS для кольцевых топологий и IEEE 1588 (PTP) для синхронизации времени.
Технические характеристики
| Общие сведения | |
|---|---|
| Тип | Управляемый промышленный коммутатор (Full Managed, L2/L4) |
| Архитектура коммутации | Store-and-Forward |
| Класс защиты корпуса | IP30, алюминиевый корпус |
| Монтаж | Комплект для DIN-рейки и комплект для настенного монтажа |
| Габариты (Ш x Г x В) | 152 x 107 x 84 мм |
| Вес | 1533 г |
| Порты и интерфейсы | |
| Медные порты | 18 портов 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X |
| Слоты SFP/mini-GBIC | 2 интерфейса 1000BASE-SX/LX/BX SFP (Port-19 и Port-20), совместимы с 100BASE-FX SFP |
| Порты PoE-инжектора | 16 портов (Port-1–Port-16) с функцией инжектора 802.3at/af PoE |
| Консоль | 1 последовательный порт RJ45-to-RS232 (115200, 8, N, 1) |
| Кнопка сброса | Менее 5 с — перезагрузка системы; более 5 с — сброс к заводским настройкам |
| Защита ESD | 6 кВ DC |
| Производительность | |
| Коммутационная матрица | 40 Гбит/с, без блокировки |
| Производительность | 29,7 млн пакетов/с при пакетах 64 байта |
| Таблица адресов | 8K записей, автоматическое изучение и старение MAC-адресов |
| Общий буфер данных | 4 Мбит |
| Управление потоком | IEEE 802.3x pause frame для полного дуплекса; back pressure для полудуплекса |
| Jumbo Frame | 9 Кбайт |
| Питание | |
| Требования к питанию | Двойное 48~56 В DC (для выхода PoE+ рекомендуется более 51 В DC) |
| Разъём питания | Съёмная 6-контактная клеммная колодка: контакты 1/2 — Power 1, 3/4 — сигнал аварии, 5/6 — Power 2 |
| Потребляемая мощность | 11,1 Вт / 37,87 BTU (включён без подключений); 349 Вт / 119,08 BTU (полная нагрузка с функцией PoE) |
| Аварийная сигнализация | Один релейный выход на отказ питания; ток реле до 1 А при 24 В DC |
| PoE | |
| Стандарт PoE | IEEE 802.3at Power over Ethernet Plus / PSE |
| Тип подачи PoE | End-span |
| Выход PoE | IEEE 802.3af: на порт 48~51 В DC (в зависимости от блока питания), макс. 15,4 Вт; IEEE 802.3at: на порт 51~56 В DC (в зависимости от блока питания), макс. 36 Вт |
| Назначение контактов питания | 1/2 (+), 3/6 (-) |
| Бюджет PoE | Вход 48 В: до 240 Вт (в зависимости от входного питания). Вход 56 В: один источник — до 260 Вт, два источника — до 320 Вт (в зависимости от входного питания) |
| Макс. число PD класса 2 | 16 |
| Макс. число PD класса 3 | 16 |
| Макс. число PD класса 4 | 10 |
| Функции L2 | |
| Базовые интерфейсы управления | Console, Telnet, веб-браузер, SNMP v1, v2c |
| Защищённые интерфейсы управления | SSH, SSL, SNMP v3 |
| Конфигурация портов | Включение/отключение порта; автосогласование 10/100/1000 Мбит/с с выбором полного и полудуплексного режима; включение/отключение управления потоком; управление режимом энергосбережения |
| Состояние портов | Отображение скорости и дуплексного режима, состояния линии, состояния управления потоком, статуса автосогласования и статуса транка каждого порта |
| Зеркалирование портов | TX/RX/both, мониторинг 1 к 1 |
| VLAN | 802.1Q tagged VLAN до 255 групп; Q-in-Q tunneling; Private VLAN Edge (PVE); VLAN на основе MAC; VLAN на основе протокола; Voice VLAN; MVR (Multicast VLAN Registration); до 255 групп VLAN из 4094 VLAN ID |
| Агрегация каналов | IEEE 802.3ad LACP / static trunk; 10 групп транков по 4 порта в группе |
| QoS | Классификация трафика, строгий приоритет и WRR; 8 уровней приоритета: приоритет 802.1p, тег VLAN 802.1Q |
| IGMP Snooping | IGMP (v1/v2/v3) snooping до 255 multicast-групп; поддержка режима IGMP querier |
| MLD Snooping | MLD (v1/v2) snooping до 255 multicast-групп; поддержка режима MLD querier |
| Access Control List | ACL на основе IP / на основе MAC; до 123 записей |
| Управление полосой | На порт: ingress 500 Кбит/с~1000 Мбит/с, egress 500 Кбит/с~1000 Мбит/с |
| SNMP MIBs | RFC-1213 MIB-II, IF-MIB, RFC-1493 Bridge MIB, RFC-1643 Ethernet MIB, RFC-2863 Interface MIB, RFC-2665 Ether-Like MIB, RFC-2819 RMON MIB (группы 1, 2, 3 и 9), RFC-2737 Entity MIB, RFC-2618 RADIUS Client MIB, RFC-2933 IGMP-STD-MIB, RFC3411 SNMP-Frameworks-MIB, IEEE 802.1X PAE, LLDP, MAU-MIB |
| Функции L3 | |
| IP-интерфейсы | До 8 VLAN-интерфейсов |
| Таблица маршрутизации | До 32 записей |
| Протоколы маршрутизации | Программная статическая маршрутизация IPv4 и IPv6 |
| DI/DO и индикация | |
| DI/DO | 2 цифровых входа (DI): уровень 0 — от -24 до 2,1 В (±0,1 В), уровень 1 — от 2,1 до 24 В (±0,1 В), входная нагрузка до 24 В DC, макс. 10 мА. 2 цифровых выхода (DO): открытый коллектор до 24 В DC, макс. 100 мА |
| Разъём DI/DO | Съёмная 6-контактная клеммная колодка: контакты 1/2 — DI 1 и 2, 3/4 — DO 1 и 2, 5/6 — GND |
| Светодиодные индикаторы | Система: Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (зелёный), Ring (зелёный), Ring Owner (зелёный). Порты 10/100/1000T RJ45 PoE+: PoE-in-Use (оранжевый), LNK/ACT (зелёный). Порты 10/100/1000T RJ45: 1000 LNK/ACT (оранжевый), 100 LNK/ACT (зелёный). Интерфейсы SFP: 1000 LNK/ACT (оранжевый), 100 LNK/ACT (зелёный) |
| Соответствие стандартам | |
| Нормативное соответствие | FCC Part 15 Class A, CE |
| Испытания на устойчивость | IEC60068-2-32 (свободное падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация) |
| Стандарты | IEEE 802.3 10BASE-T; IEEE 802.3u 100BASE-TX/100BASE-FX; IEEE 802.3z Gigabit SX/LX; IEEE 802.3ab Gigabit 1000T; IEEE 802.3x flow control and back pressure; IEEE 802.3ad port trunk with LACP; IEEE 802.1D Spanning Tree Protocol; IEEE 802.1w Rapid Spanning Tree Protocol; IEEE 802.1s Multiple Spanning Tree Protocol; IEEE 802.1p Class of Service; IEEE 802.1Q VLAN tagging; IEEE 802.1x Port Authentication Network Control; IEEE 802.1ab LLDP; IEEE 802.3af Power over Ethernet; IEEE 802.3at Power over Ethernet |
| RFC | RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP, RFC 1112 IGMP v1, RFC 2236 IGMP v2 |
| Условия эксплуатации | |
| Рабочая температура | от -40 до +75 °C |
| Температура хранения | от -40 до +85 °C |
| Влажность | 5~95% (без конденсации) |
Практические особенности
- ERPS обеспечивает создание отказоустойчивых кольцевых топологий с временем восстановления менее 50 мс.
- IEEE 1588 (PTP, Precision Time Protocol) служит для высокоточной синхронизации времени между сетевыми устройствами.
- DIDO — цифровые входы и выходы для интеграции с внешними датчиками или системами управления.
- Двойное резервированное питание: при отказе одного источника автоматически активируется второй.
- Класс IP30 означает защиту от попадания твёрдых частиц размером более 2,5 мм и отсутствие защиты от воды.
Что проверить перед заказом
- Сверяйте входное напряжение питания с диапазоном 48~56 В DC; для выхода PoE+ рекомендуется более 51 В DC.
- Учитывайте бюджет PoE: при 48 В — до 240 Вт, при 56 В — до 260 Вт от одного источника и до 320 Вт от двух источников.
- Для SFP-портов подбирайте модули 1000BASE-SX/LX/BX или совместимые 100BASE-FX SFP.
Вопросы и ответы
Какой бюджет PoE у коммутатора Planet IGS-20160HPT?
Бюджет зависит от входного питания: при 48 В — до 240 Вт, при 56 В — до 260 Вт от одного источника и до 320 Вт при двух источниках. На порт по стандарту 802.3at подаётся до 36 Вт, по стандарту 802.3af — до 15,4 Вт.
Сколько устройств можно запитать по PoE и от чего это зависит?
PoE-инжекторами служат 16 портов (Port-1–Port-16). Коммутатор рассчитан на 16 устройств класса 2, 16 устройств класса 3 или 10 устройств класса 4. Фактическое число подключаемых устройств ограничено общим бюджетом PoE.
Как организовано питание коммутатора?
Питание подаётся через съёмную 6-контактную клеммную колодку: контакты 1/2 — Power 1, 3/4 — сигнал аварии, 5/6 — Power 2. Поддерживается двойное резервированное питание 48~56 В DC: при отказе одного источника активируется второй. Для сигнализации отказа питания предусмотрен релейный выход с током до 1 А при 24 В DC.
Какие функции кольцевого резервирования и синхронизации времени поддерживаются?
Коммутатор поддерживает ERPS (Ethernet Ring Protection Switching) для кольцевых топологий с временем восстановления менее 50 мс и IEEE 1588 (PTP) для высокоточной синхронизации времени между сетевыми устройствами.
