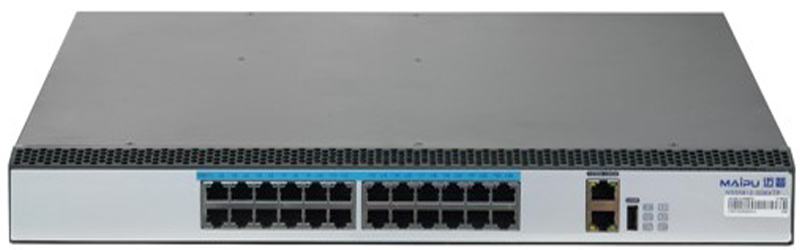

MAIPU NSS5812-28MXT - Коммутатор агрегации уровня распределения
Многофункциональный L3 коммутатор с портами 100M/1G/2.5G/5G/10G и 40GE uplink
Общие характеристики
| Параметр |
Значение |
| Серия |
NSS5812 (Aggregation/Distribution Switch) |
| Назначение |
Коммутатор уровня распределения (Distribution Switch) с L3 функциями |
| Форм-фактор |
1U, 19" стойка |
| Пропускная способность |
480 Гбит/с |
| Скорость коммутации |
360 Мппс |
| Таблица MAC-адресов |
64 000 записей |
| Таблица маршрутизации IPv4 |
16 000 записей |
| Таблица маршрутизации IPv6 |
8 000 записей |
| Jumbo Frame |
До 12 000 байт |
| Буфер пакетов |
32 Мбит |
Порты и интерфейсы
| Тип порта |
Количество |
Описание |
| 100M/1G/2.5G/5G/10G Base-T RJ-45 |
24 порта |
Multi-Gigabit порты с автоопределением скорости (NBASE-T) |
| 10 Gigabit SFP+ |
4 порта |
Оптические/медные 10GE порты |
| 40 Gigabit QSFP+ |
4 порта |
Оптические uplink-порты 40GE |
| Console |
1 порт |
RJ-45, управление через CLI |
| USB |
1 порт |
Обновление ПО, резервное копирование конфигурации |
| Management |
1 порт |
Выделенный OOB management порт 10/100/1000 |
| Общее количество портов |
28 портов + management |
Технология Multi-Gigabit (NBASE-T)
| Параметр |
Описание |
| Поддерживаемые скорости |
100 Мбит/с, 1 Гбит/с, 2.5 Гбит/с, 5 Гбит/с, 10 Гбит/с |
| Автоопределение |
Автоматическое согласование максимальной скорости с подключенным устройством |
| Требования к кабелю |
Cat5e (до 1G), Cat6 (до 5G на 100м), Cat6a/Cat7 (до 10G на 100м) |
| Обратная совместимость |
Поддержка legacy-устройств 100M/1G |
| Применение |
Подключение современных Wi-Fi 6/6E точек доступа, рабочих станций с Multi-Gigabit сетевыми картами |
Функции коммутации L2
| Функция |
Описание |
| VLAN |
До 4094 VLAN на базе 802.1Q, Q-in-Q, Selective Q-in-Q, Private VLAN |
| Link Aggregation |
До 32 групп LACP, до 16 портов в группе |
| Spanning Tree |
STP/RSTP/MSTP, BPDU Filter/Guard, Root Guard, Loop Guard, TC Protection |
| Loopback Detection |
Автоматическое обнаружение петель с блокированием порта или VLAN |
| Storm Control |
Контроль broadcast, multicast, unknown unicast (процент или pps) |
| Port Mirroring |
Многоцелевое зеркалирование (до 4 сессий), RSPAN, ERSPAN |
| Voice VLAN |
Автоматическое определение голосовых устройств по OUI и LLDP-MED |
| Protocol VLAN |
Сегментация по протоколам (IPv4, IPv6, IPX, AppleTalk) |
| MAC-based VLAN |
Привязка VLAN к MAC-адресу устройства |
Функции маршрутизации L3
| Функция |
Описание |
| Static Routing |
До 4 096 статических маршрутов IPv4, до 2 048 IPv6 |
| OSPF |
OSPFv2 (IPv4) и OSPFv3 (IPv6), до 2 000 маршрутов |
| BGP |
BGP-4 и MP-BGP, до 10 000 маршрутов |
| IS-IS |
Intermediate System to Intermediate System (IPv4/IPv6) |
| RIP |
RIPv1, RIPv2, RIPng |
| ECMP |
До 16 равнозначных путей с балансировкой нагрузки |
| Policy-based Routing |
Маршрутизация на основе политик (ACL, prefix-list) |
| VRRP |
Виртуальное резервирование маршрутизаторов (IPv4/IPv6) |
| BFD |
Bidirectional Forwarding Detection для быстрого обнаружения отказов |
| Route Redistribution |
Перераспределение маршрутов между протоколами |
Продвинутые сетевые функции
| Функция |
Описание |
| VXLAN |
Виртуальные расширяемые LAN, поддержка EVPN |
| MPLS |
LDP, RSVP-TE, MPLS L3VPN, MPLS L2VPN (VPWS/VPLS) |
| Segment Routing |
SR-MPLS, SRv6 (опционально) |
| Multicast |
IGMPv1/v2/v3, PIM-SM, PIM-DM, MSDP, MLD |
| Anycast Gateway |
Распределенный шлюз для VXLAN/EVPN |
| EVPN |
Ethernet VPN для VXLAN control plane |
Управление и мониторинг
| Функция |
Описание |
| CLI |
Командная строка через Console (RJ-45) |
| Web-интерфейс |
HTTP/HTTPS, responsive design, многоязычность |
| SNMP |
v1, v2c, v3 с полным набором MIB-II, private MIB, Traps |
| Telnet/SSH |
Удаленное управление, SSH v2 с шифрованием AES |
| Syslog |
Отправка на 8 серверов, структурированные сообщения |
| LLDP/LLDP-MED |
IEEE 802.1AB, расширенные TLV, Voice VLAN auto-configuration |
| NTP/SNTP |
Синхронизация времени с иерархией серверов |
| RMON |
Все группы (1, 2, 3, 9, 10), история, алармы, события |
| sFlow/NetFlow v9/IPFIX |
Семплирование и экспорт потоковой статистики |
| Telemetry |
Подписка на потоковые данные состояния устройства |
| Python API |
Программируемость и автоматизация |
Безопасность
| Функция |
Описание |
| Port Security |
Привязка статических MAC, ограничение до 128 MAC на порт, sticky MAC |
| 802.1X |
Аутентификация портов, RADIUS/TACACS+, Guest VLAN, Auth-Fail VLAN |
| MAC Authentication Bypass |
Аутентификация по MAC для устройств без 802.1X |
| Web Authentication |
Captive portal для гостевого доступа |
| DHCP Snooping |
Доверенные порты, привязка MAC-IP-Port, Option 82 |
| Dynamic ARP Inspection |
Проверка ARP на основе DHCP Snooping database |
| IP Source Guard |
Динамическая фильтрация на основе DHCP или статической привязки |
| Protected Port |
Private VLAN edge, изоляция портов внутри VLAN |
| ACL |
L2 (MAC), L3 (IP), L4 (TCP/UDP), до 4 000 записей |
| Time-based ACL |
Активация правил по расписанию (time-range) |
| QoS ACL |
Применение политик QoS на основе ACL |
| Control Plane Policing |
Защита управляющего процессора от перегрузки |
| Management ACL |
Ограничение доступа к управлению по IP/портам |
| HTTPS/SSL |
TLS 1.2/1.3, сертификаты X.509, CRL |
| SSH |
Клиент и сервер SSH v2, SCP, SFTP |
| MACsec |
Шифрование на уровне MAC (опционально, на определенных портах) |
QoS и приоритизация
| Параметр |
Значение |
| Очереди на порт |
8 очередей (0-7), раздельные для unicast и multicast |
| Приоритизация |
802.1p (CoS), DSCP, IP Precedence, ACL-based, VLAN-based |
| Алгоритмы планирования |
SP, WRR, DWRR, WFQ, CBWFQ, LLQ, SP+WRR |
| Rate Limiting |
До 64 Кбит/с гранулярность, ingress/egress, per-port, per-VLAN, per-flow |
| Traffic Shaping |
Формирование трафика на выходе с буферизацией, CBS/PBS |
| CoS/DSCP Remark |
Перемаркировка приоритетов на границах сети, mapping tables |
| Trust Mode |
Trust CoS, Trust DSCP, Trust IP Precedence, Untrusted |
| HQoS |
Иерархическая QoS для агрегации трафика |
Стекирование и виртуализация
| Параметр |
Значение |
| Технология стекирования |
Intelligent Stacking (iStack) или Virtual Switching Framework (VSF) |
| Количество устройств в стеке |
До 9 коммутаторов |
| Топология стека |
Кольцо, цепочка, полносвязная сеть |
| Uplink стека |
40GE или 10GE порты |
| Единое управление |
Один IP-адрес, единая конфигурация для всего стека |
| Распределенные LAG |
M-LAG, LAG-порты на разных физических устройствах |
| In-Service Upgrade |
Обновление ПО без прерывания работы стека |
| Graceful Restart |
Сохранение состояния маршрутизации при перезагрузке |
Энергоэффективность и надежность
| Параметр |
Значение |
| Энергопотребление (типовое) |
85-120 Вт (без PoE) |
| Энергопотребление (макс) |
До 180 Вт (в зависимости от трансиверов) |
| EEE 802.3az |
Поддержка Energy Efficient Ethernet на всех медных портах |
| Управление питанием |
Автоматическое отключение неактивных портов, WOL |
| Smart Fan |
3+1 резервирование вентиляторов, регулировка по температуре и загрузке |
| Hot-swap |
Замена вентиляторов и блоков питания без выключения |
| Двойное питание |
2 блока питания hot-plug, резервирование 1+1 |
| Вентиляторы |
Модульная конструкция, избыточность |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от 0°C до 50°C (стандарт), до 55°C (сниженная нагрузка) |
| Относительная влажность |
от 5% до 95% (без конденсации) |
| Высота над уровнем моря |
до 5 000 м |
| Вентиляция |
Активное охлаждение, горячий/холодный коридор |
| Напряжение питания |
100-240В AC, 50/60 Гц или -48В DC (опционально) |
| Горячая замена |
Поддерживается для БП и вентиляторов |
Физические характеристики
| Параметр |
Значение |
| Размеры (Ш x Г x В) |
440 x 420 x 44 мм (1U) |
| Вес |
6.2 кг (нетто) |
| Крепление |
Ушки для 19" стойки в комплекте |
| Глубина монтажа |
Стандартная стойка 600 мм или глубже |
Варианты исполнения
| Модификация |
Особенности |
| NSS5812-28MXT |
Базовая модель с 24xMulti-Gigabit + 4x10GE SFP+ + 4x40GE QSFP+ |
| NSS5812-28MXT-DC |
Модификация с питанием -48В DC для телекоммуникационных шкафов |
| NSS5812-28MXT-PE |
Модификация с расширенным буфером для операторских сетей |
Сценарии применения
| Сценарий |
Особенности использования |
| Wi-Fi 6/6E агрегация |
Multi-Gigabit порты 2.5G/5G/10G для подключения точек доступа с высокой пропускной способностью |
| Современные офисы |
Поддержка рабочих станций с 2.5G/5G/10G сетевыми картами на существующей проводке Cat5e/Cat6 |
| ЦОД ToR-коммутация |
40GE uplink для подключения к spine-коммутаторам, 10GE для серверов |
| Уровень распределения сети предприятия |
Агрегация коммутаторов доступа с L3 маршрутизацией между VLAN |
| Операторские сети Metro Ethernet |
MPLS, VPLS, QoS для предоставления услуг бизнес-клиентам |
| Кампусные сети |
Масштабируемая агрегация зданий с VXLAN/EVPN |
| Видеонаблюдение высокого разрешения |
Multi-Gigabit для IP-камер 4K/8K, 40GE для видеосерверов |
| Промышленная автоматизация |
Низкая задержка, determinism, резервирование |
Комплект поставки
| Компонент |
Количество |
| Коммутатор NSS5812-28MXT |
1 шт |
| Крепежные ушки для 19" стойки |
1 комплект |
| Консольный кабель RJ-45 |
1 шт |
| Кабель питания IEC C14-C13 |
2 шт (для двойного питания) |
| Упаковка с амортизацией |
1 шт |
| Руководство по быстрой установке |
1 шт |
| CD с документацией |
1 шт (опционально) |
MAIPU NSS5812-28MXT - это современное решение для уровня распределения корпоративных сетей и агрегации трафика, поддерживающее технологию Multi-Gigabit (NBASE-T) для максимального использования существующей кабельной инфраструктуры при переходе на скорости выше 1 Гбит/с. Комбинация портов 100M/1G/2.5G/5G/10G с автоопределением скорости, 10GE SFP+ и 40GE QSFP+ uplink делает этот коммутатор идеальным выбором для агрегации Wi-Fi 6/6E, современных рабочих станций и подключения к ядру сети на скоростях 40 Gigabit Ethernet.
