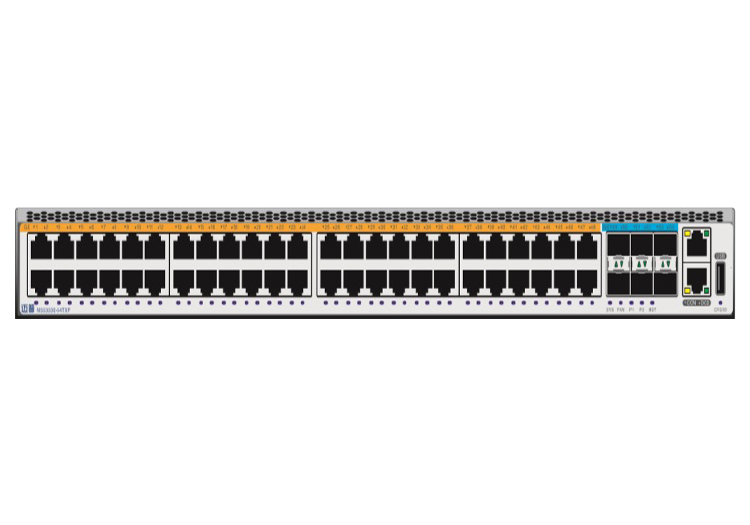

MAIPU NSS4330-60TXF - Управляемый коммутатор уровня доступа
Максимальная плотность медных портов с 10GE uplink для крупных инфраструктур
Общие характеристики
| Параметр |
Значение |
| Серия |
NSS4330 (Network Smart Switch) |
| Назначение |
Управляемый коммутатор уровня доступа (L2/L3 Lite Access Switch) |
| Форм-фактор |
1U, 19" стойка |
| Пропускная способность |
240 Гбит/с |
| Скорость коммутации |
178 Мппс |
| Таблица MAC-адресов |
32 000 записей |
| Таблица маршрутизации |
16 000 записей (L3 Lite) |
| Jumbo Frame |
До 12 000 байт |
| Буфер пакетов |
16 Мбит |
Порты и интерфейсы
| Тип порта |
Количество |
Описание |
| 10/100/1000Base-T RJ-45 |
48 портов |
Автосогласование скорости, поддержка PoE+ (опционально) |
| 10 Gigabit Base-T RJ-45 |
8 портов |
Медные 10GE порты (10GBase-T) |
| 10 Gigabit SFP+ |
4 порта |
Оптические/медные 10GE порты |
| Console |
1 порт |
RJ-45, управление через CLI |
| USB |
1 порт |
Обновление ПО, резервное копирование конфигурации |
| Management |
1 порт |
Выделенный OOB management порт 10/100/1000 (опционально) |
| Общее количество портов |
60 портов + management |
Конфигурация портов
| Компонент |
Спецификация |
| Порты доступа |
48 x 10/100/1000Base-T RJ-45 |
| Uplink порты |
12 x 10 Gigabit Ethernet (8 x 10GBase-T + 4 x SFP+) |
| Все порты 10GE capable |
Да, через комбинацию медных и оптических интерфейсов |
| Консольное управление |
RJ-45, 9600-115200 бод |
| USB порт |
Type A, для флеш-накопителей |
Сравнение с моделью NSS4330-56TXF
| Параметр |
NSS4330-56TXF |
NSS4330-60TXF |
| Порты 1GE RJ-45 |
48 |
48 |
| Порты 10GBase-T |
4 |
8 |
| Порты SFP+ 10GE |
4 |
4 |
| Общее количество 10GE |
8 |
12 |
| Оптимизация |
Баланс 1GE/10GE |
Максимум 10GE портов |
Функции коммутации L2
| Функция |
Описание |
| VLAN |
До 4094 VLAN на базе 802.1Q, Q-in-Q, Private VLAN, Protocol VLAN |
| Link Aggregation |
До 16 групп LACP, до 8 портов в группе |
| Spanning Tree |
STP/RSTP/MSTP, BPDU Filter/Guard, Root Guard, Loop Guard |
| Loopback Detection |
Автоматическое обнаружение и блокирование петель |
| Storm Control |
Контроль broadcast, multicast, unknown unicast |
| Port Mirroring |
Многоцелевое зеркалирование, RSPAN |
| Voice VLAN |
Автоматическое определение голосовых устройств по OUI |
| Protocol VLAN |
Сегментация по протоколам |
Функции маршрутизации L3 Lite
| Функция |
Описание |
| Static Routing |
До 1 024 статических маршрутов |
| Default Route |
Настраиваемый маршрут по умолчанию |
| ECMP |
До 8 равнозначных путей |
| Inter-VLAN Routing |
Маршрутизация между VLAN на коммутаторе |
| DHCP Relay |
Ретрансляция DHCP между VLAN |
| VRRP |
Виртуальное резервирование маршрутизаторов (опционально) |
Управление и мониторинг
| Функция |
Описание |
| CLI |
Командная строка через Console (RJ-45) |
| Web-интерфейс |
HTTP/HTTPS, responsive design |
| SNMP |
v1, v2c, v3 с полным набором MIB |
| Telnet/SSH |
Удаленное управление, SSH v2 с шифрованием |
| Syslog |
Отправка на 4 сервера, разделение по severity |
| LLDP/LLDP-MED |
IEEE 802.1AB, автоматическое обнаружение топологии |
| NTP/SNTP |
Синхронизация времени |
| RMON |
Группы 1, 2, 3, 9 |
| sFlow/NetFlow |
Семплирование трафика для анализа (опционально) |
Безопасность
| Функция |
Описание |
| Port Security |
Привязка статических MAC, до 64 MAC на порт |
| 802.1X |
Аутентификация портов, RADIUS/TACACS+ |
| MAC Authentication Bypass |
Аутентификация по MAC |
| DHCP Snooping |
Доверенные порты, привязка MAC-IP |
| Dynamic ARP Inspection |
Проверка ARP на основе DHCP Snooping |
| IP Source Guard |
Динамическая фильтрация на основе DHCP |
| Protected Port |
Изоляция портов внутри VLAN |
| ACL |
L2/L3/L4 списки, до 2 000 записей |
| Time-based ACL |
Активация правил по расписанию |
| HTTPS/SSL |
TLS 1.2/1.3 |
| SSH |
Клиент и сервер SSH v2 |
QoS и приоритизация
| Параметр |
Значение |
| Очереди на порт |
8 очередей |
| Приоритизация |
802.1p (CoS), DSCP, IP Precedence, ACL-based |
| Алгоритмы планирования |
SP, WRR, DWRR, WFQ, SP+WRR |
| Rate Limiting |
До 1 Кбит/с гранулярность, ingress/egress |
| Traffic Shaping |
Формирование трафика на выходе |
| CoS/DSCP Remark |
Перемаркировка приоритетов на границах сети |
Стекирование и масштабируемость
| Параметр |
Значение |
| Технология стекирования |
Virtual Switching Framework (VSF) |
| Количество устройств в стеке |
До 9 коммутаторов |
| Топология стека |
Кольцо, цепочка |
| Uplink стека |
10GE порты |
| Единое управление |
Один IP-адрес для всего стека |
| Распределенные LAG |
LAG-порты на разных физических устройствах |
Энергоэффективность и надежность
| Параметр |
Значение |
| Энергопотребление (без PoE) |
До 95 Вт |
| Энергопотребление (с PoE+) |
До 850 Вт |
| PoE бюджет |
До 1440 Вт (модификация с PoE) |
| EEE 802.3az |
Поддержка Energy Efficient Ethernet на всех медных портах |
| Управление питанием |
Автоматическое отключение неактивных портов, WOL |
| Smart Fan |
3+1 резервирование вентиляторов, регулировка по температуре |
| Hot-swap |
Замена вентиляторов и блоков питания без выключения |
| Двойное питание |
Опциональный второй блок питания для резервирования |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от 0°C до 50°C |
| Относительная влажность |
от 5% до 95% (без конденсации) |
| Высота над уровнем моря |
до 5 000 м |
| Вентиляция |
Активное охлаждение, горячий/холодный коридор |
| Напряжение питания |
100-240В AC, 50/60 Гц или -48В DC (опционально) |
Физические характеристики
| Параметр |
Значение |
| Размеры (Ш x Г x В) |
440 x 420 x 44 мм (1U) |
| Вес |
6.2 кг (без PoE), 7.5 кг (с PoE) |
| Крепление |
Ушки для 19" стойки в комплекте |
Варианты исполнения
| Модификация |
Особенности |
| NSS4330-60TXF |
Базовая модель без PoE, 8x10GBase-T + 4xSFP+ |
| NSS4330-60TXF-POE |
48 портов PoE+ (802.3at), бюджет 740 Вт |
| NSS4330-60TXF-POE+ |
48 портов PoE+ с бюджетом 1440 Вт |
| NSS4330-60TXF-24POE |
24 порта PoE+, 24 порта без PoE, оптимизация стоимости |
| NSS4330-60TXF-DC |
Модификация с питанием -48В DC |
Преимущества конфигурации 60TXF
| Преимущество |
Описание |
| Максимальная плотность 10GE |
12 портов 10 Gigabit Ethernet в 1U для максимальной агрегации |
| Удвоенные 10GBase-T |
8 портов 10GBase-T против 4 в модели 56TXF для большего числа серверов |
| Высокая плотность PoE |
До 1440 Вт бюджета PoE для питания 48 точек доступа Wi-Fi 6/6E |
| Оптимизация для ЦОД |
Идеален для Top-of-Rack в серверных стойках с высокой плотностью |
| Масштабируемость |
Стекирование до 9 устройств для создания крупных фабрик доступа |
| Универсальность uplink |
Гибкость выбора между медными и оптическими 10GE соединениями |
Сценарии применения
| Сценарий |
Особенности использования |
| Крупные серверные стойки ToR |
До 8 серверов 10GBase-T + 48 портов 1GE для управления/IPMI |
| Высокоплотная Wi-Fi агрегация |
48 портов PoE+ для точек доступа Wi-Fi 6/6E/7, 10GE для backhaul |
| Корпоративные офисы open-space |
48 рабочих мест + 12 портов 10GE для серверов и агрегации |
| ЦОД с высокой плотностью |
Максимальное количество портов 10GE в компактном 1U пространстве |
| Сети кампуса и гостиницы |
Агрегация многоэтажных зданий, стекирование для масштабирования |
| IP-телефония и ВКС |
Voice VLAN, PoE для телефонов, 10GE для видеоконференцсистем |
| Видеонаблюдение высокого разрешения |
48 портов для камер 4K, 10GE для видеосерверов и аналитики |
| Образовательные кампусы |
Агрегация аудиторий, общежитий, научных лабораторий |
Комплект поставки
| Компонент |
Количество |
| Коммутатор NSS4330-60TXF |
1 шт |
| Крепежные ушки для 19" стойки |
1 комплект |
| Консольный кабель RJ-45 |
1 шт |
| Кабель питания IEC C14-C13 |
1 шт (2 шт для двойного питания) |
| Руководство по быстрой установке |
1 шт |
MAIPU NSS4330-60TXF - это флагманская модель линейки NSS4330 с максимальной плотностью портов, предназначенная для самых требовательных сред. Конфигурация с 48 портами 1GE и 12 портами 10GE (8 медных + 4 оптических) делает этот коммутатор идеальным решением для крупных серверных стоек, высокоплотной агрегации Wi-Fi инфраструктуры и корпоративных сетей, где требуется максимальное количество высокоскоростных портов в ограниченном пространстве 1U.
