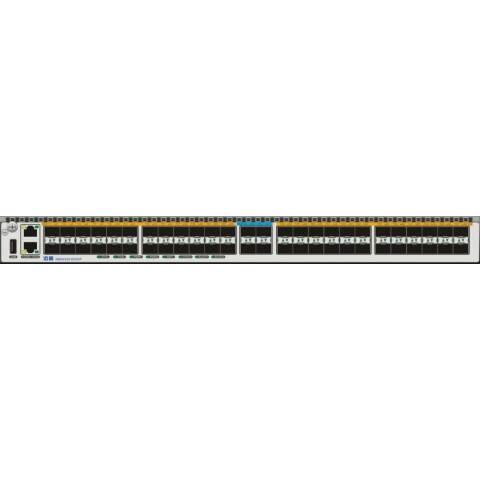

MAIPU NSS4330-60GXF - Управляемый коммутатор уровня доступа
Гигабитный коммутатор с расширенной портовой плотностью и 10GE uplink
Общие характеристики
| Параметр |
Значение |
| Серия |
NSS4330 (Network Smart Switch) |
| Назначение |
Управляемый коммутатор уровня доступа (L2/L3 Lite Access Switch) |
| Форм-фактор |
1U, 19" стойка |
| Пропускная способность |
240 Гбит/с |
| Скорость коммутации |
178 Мппс |
| Таблица MAC-адресов |
32 000 записей |
| Таблица маршрутизации |
16 000 записей (L3 Lite) |
| Jumbo Frame |
До 12 000 байт |
| Буфер пакетов |
16 Мбит |
Порты и интерфейсы
| Тип порта |
Количество |
Описание |
| 10/100/1000Base-T RJ-45 |
48 портов |
Автосогласование скорости, поддержка PoE+ (опционально) |
| 10 Gigabit SFP+ |
8 портов |
Оптические uplink-порты 10GE |
| 1 Gigabit SFP |
4 порта |
Оптические порты 1GE (combo с частью 10GE или выделенные) |
| Console |
1 порт |
RJ-45, управление через CLI |
| USB |
1 порт |
Обновление ПО, резервное копирование конфигурации |
| Management |
1 порт |
Выделенный OOB management порт (опционально) |
| Общее количество портов |
60 портов |
48 медных + 12 оптических (8x10GE + 4x1GE) |
Функции коммутации L2
| Функция |
Описание |
| VLAN |
До 4094 VLAN на базе 802.1Q, Q-in-Q (double tagging), Private VLAN |
| Link Aggregation |
До 16 групп LACP, до 8 портов в группе, поддержка LAG across stack |
| Spanning Tree |
STP/RSTP/MSTP, BPDU Filter/Guard, Root Guard, Loop Guard, TC Protection |
| Loopback Detection |
Автоматическое обнаружение петель с блокированием порта или VLAN |
| Storm Control |
Контроль broadcast, multicast, unknown unicast (процент или pps) |
| Port Mirroring |
Многоцелевое зеркалирование (до 4 сессий), RSPAN |
| Voice VLAN |
Автоматическое определение OUI голосовых устройств |
| Protocol VLAN |
Сегментация по протоколам (IPv4, IPv6, IPX, AppleTalk) |
Функции маршрутизации L3 Lite
| Функция |
Описание |
| Static Routing |
До 1 024 статических маршрутов |
| Default Route |
Настраиваемый маршрут по умолчанию |
| ECMP |
До 8 равнозначных путей (Equal-Cost Multi-Path) |
| Route Preference |
Приоритизация статических маршрутов |
| Inter-VLAN Routing |
Маршрутизация между VLAN на коммутаторе без внешнего роутера |
| DHCP Relay |
Ретрансляция DHCP-запросов между VLAN |
| VRRP |
Виртуальное резервирование маршрутизаторов (опционально) |
Управление и мониторинг
| Функция |
Описание |
| CLI |
Командная строка через Console (RJ-45) |
| Web-интерфейс |
HTTP/HTTPS, responsive design, многоязычность |
| SNMP |
v1, v2c, v3 с полным набором MIB-II и private MIB |
| Telnet/SSH |
Удаленное управление, SSH v2 с шифрованием AES |
| Syslog |
Отправка на 4 сервера одновременно, разделение по severity |
| LLDP/LLDP-MED |
IEEE 802.1AB, автоматическое обнаружение соседей, TLV |
| NTP/SNTP |
Синхронизация времени с несколькими серверами |
| RMON |
Группы 1, 2, 3, 9 (statistics, history, alarms, events) |
| sFlow/NetFlow |
Семплирование трафика для анализа (опционально) |
| Port Statistics |
Детальная статистика по портам, графики загрузки |
Безопасность
| Функция |
Описание |
| Port Security |
Привязка статических MAC, ограничение до 64 MAC на порт |
| MAC Address Filtering |
Глобальная фильтрация MAC-адресов |
| 802.1X |
Аутентификация портов, RADIUS/TACACS+, Guest VLAN |
| MAC Authentication Bypass |
Аутентификация по MAC для устройств без 802.1X |
| DHCP Snooping |
Доверенные порты, привязка MAC-IP, Option 82 |
| Dynamic ARP Inspection |
Проверка ARP на основе DHCP Snooping database |
| IP Source Guard |
Динамическая фильтрация на основе DHCP Snooping |
| Protected Port |
Private VLAN edge, изоляция портов внутри VLAN |
| ACL |
L2 (MAC), L3 (IP), L4 (TCP/UDP) списки, до 2 000 записей |
| Time-based ACL |
Активация правил по расписанию |
| HTTPS/SSL |
TLS 1.2/1.3, сертификаты X.509 |
| SSH |
Клиент и сервер SSH v2 |
| SCP/SFTP |
Безопасная передача файлов |
| Login Security |
Задержка после неудачных попыток, блокировка учетных записей |
QoS и приоритизация
| Параметр |
Значение |
| Очереди на порт |
8 очередей (0-7) |
| Приоритизация |
802.1p (CoS), DSCP, IP Precedence, ACL-based |
| Алгоритмы планирования |
SP, WRR, DWRR, WFQ, SP+WRR |
| Rate Limiting |
До 1 Кбит/с гранулярность, ingress/egress, per-port, per-VLAN |
| Traffic Shaping |
Формирование трафика на выходе с буферизацией |
| CoS/DSCP Remark |
Перемаркировка приоритетов на границах сети |
| Trust Mode |
Trust CoS, Trust DSCP, Untrusted |
| QoS Policy |
Привязка политик к портам, VLAN, ACL |
Стекирование и масштабируемость
| Параметр |
Значение |
| Технология стекирования |
Virtual Switching Framework (VSF) или iStack |
| Количество устройств в стеке |
До 9 коммутаторов |
| Топология стека |
Кольцо, цепочка, полносвязная сеть |
| Uplink стека |
10GE или 40GE порты |
| Единое управление |
Один IP-адрес для всего стека |
| Распределенные LAG |
LAG-порты на разных физических устройствах стека |
| In-Service Upgrade |
Обновление ПО без прерывания работы стека |
Энергоэффективность и надежность
| Параметр |
Значение |
| Энергопотребление (без PoE) |
До 65 Вт |
| Энергопотребление (с PoE+) |
До 600 Вт (в зависимости от модификации) |
| PoE бюджет |
До 740 Вт (модификация с PoE) |
| EEE 802.3az |
Поддержка Energy Efficient Ethernet на всех медных портах |
| Управление питанием |
Автоматическое отключение неактивных портов, WOL |
| Smart Fan |
2+1 резервирование вентиляторов, регулировка по температуре |
| Hot-swap |
Замена вентиляторов и блоков питания без выключения |
| Двойное питание |
Опциональный второй блок питания для резервирования |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от 0°C до 50°C (стандарт), до 55°C (сниженная нагрузка) |
| Относительная влажность |
от 5% до 95% (без конденсации) |
| Высота над уровнем моря |
до 5 000 м |
| Вентиляция |
Активное охлаждение, горячий/холодный коридор |
| Напряжение питания |
100-240В AC, 50/60 Гц, или -48В DC (опционально) |
Физические характеристики
| Параметр |
Значение |
| Размеры (Ш x Г x В) |
440 x 420 x 44 мм (1U) |
| Вес |
5.5 кг (нетто, без PoE), 6.5 кг (с PoE) |
| Крепление |
Ушки для 19" стойки в комплекте |
Варианты исполнения
| Модификация |
Особенности |
| NSS4330-60GXF |
Базовая модель без PoE, 8x10GE + 4x1GE uplink |
| NSS4330-60GXF-POE |
48 портов PoE+ (802.3at) до 30 Вт на порт, бюджет 370 Вт |
| NSS4330-60GXF-POE+ |
48 портов PoE+ с бюджетом 740 Вт |
| NSS4330-60GXF-24POE |
24 порта PoE+, 24 порта без PoE, оптимизация стоимости |
Сценарии применения
| Сценарий |
Особенности использования |
| Агрегация уровня доступа |
Сбор трафика от коммутаторов доступа с 10GE uplink в ядро сети |
| Высокоплотные офисы |
Подключение до 48 рабочих мест с гигабитными скоростями |
| Сети с высокой нагрузкой |
10GE uplink для разгрузки агрегационных каналов |
| IP-телефония и ВКС |
Voice VLAN, QoS для голоса и видео, PoE для питания телефонов |
| Видеонаблюдение |
PoE для IP-камер, высокая пропускная способность для видеопотоков |
| ЦОД и хостинг |
L3 Lite маршрутизация, стекирование, высокая плотность 10GE |
| Образовательные кампусы |
Агрегация зданий, стекирование для масштабируемости |
| Промышленные сети |
Расширенный температурный диапазон, DC питание |
Комплект поставки
| Компонент |
Количество |
| Коммутатор NSS4330-60GXF |
1 шт |
| Крепежные ушки для 19" стойки |
1 комплект |
| Консольный кабель RJ-45 |
1 шт |
| Кабель питания IEC C14-C13 |
1 шт (2 шт для модели с двойным питанием) |
| Упаковка с амортизацией |
1 шт |
| Руководство по быстрой установке |
1 шт |
| CD с документацией и ПО |
1 шт (опционально) |
MAIPU NSS4330-60GXF - это высокопроизводительное решение для современных сетей доступа, сочетающее плотность портов 10/100/1000Base-T, мощные оптические uplink-порты 10 Gigabit Ethernet и расширенные функции L3 Lite маршрутизации. Коммутатор идеально подходит для агрегации трафика от рабочих групп, IP-телефонии, видеонаблюдения и других бизнес-приложений, требующих высокой пропускной способности и надежности.
