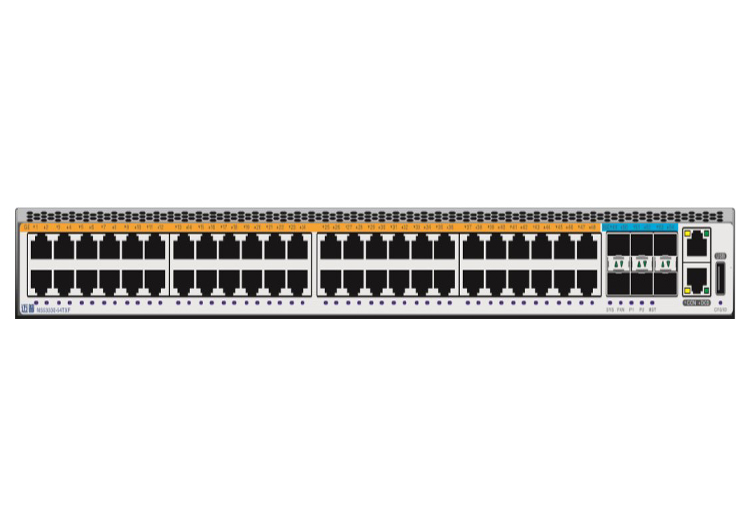

MAIPU NSS4330-56TXF - Управляемый коммутатор уровня доступа
Все медная портовая конфигурация с 10GE uplink для корпоративных сетей
Общие характеристики
| Параметр |
Значение |
| Серия |
NSS4330 (Network Smart Switch) |
| Назначение |
Управляемый коммутатор уровня доступа (L2/L3 Lite Access Switch) |
| Форм-фактор |
1U, 19" стойка |
| Пропускная способность |
240 Гбит/с |
| Скорость коммутации |
178 Мппс |
| Таблица MAC-адресов |
32 000 записей |
| Таблица маршрутизации |
16 000 записей (L3 Lite) |
| Jumbo Frame |
До 12 000 байт |
| Буфер пакетов |
16 Мбит |
Порты и интерфейсы
| Тип порта |
Количество |
Описание |
| 10/100/1000Base-T RJ-45 |
48 портов |
Автосогласование скорости, поддержка PoE+ (опционально) |
| 10 Gigabit Base-T RJ-45 |
4 порта |
Медные 10GE uplink-порты (10GBase-T) |
| 1 Gigabit SFP |
4 порта |
Оптические порты 1GE (combo с 10GBase-T или выделенные) |
| Console |
1 порт |
RJ-45, управление через CLI |
| USB |
1 порт |
Обновление ПО, резервное копирование конфигурации |
| Management |
1 порт |
Выделенный OOB management порт 10/100/1000 (опционально) |
| Общее количество портов |
56 портов |
52 медных (48x1GE + 4x10GE) + 4 оптических 1GE |
Особенности портовой конфигурации
| Параметр |
Описание |
| 10GBase-T |
Медные порты 10GE с поддержкой длин до 100 м на Cat6a/Cat7 |
| Auto-negotiation |
Автоматическое определение скорости 100M/1G/10G |
| Energy Efficient Ethernet |
Поддержка 802.3az на всех медных портах |
| PoE совместимость |
Опциональная поддержка PoE/PoE+ на 48 портах 1GE |
| Combo-порты |
Возможность выбора между 10GBase-T и SFP+ для uplink |
Функции коммутации L2
| Функция |
Описание |
| VLAN |
До 4094 VLAN на базе 802.1Q, Q-in-Q, Private VLAN, Protocol VLAN |
| Link Aggregation |
До 16 групп LACP, до 8 портов в группе |
| Spanning Tree |
STP/RSTP/MSTP, BPDU Filter/Guard, Root Guard, Loop Guard |
| Loopback Detection |
Автоматическое обнаружение и блокирование петель |
| Storm Control |
Контроль broadcast, multicast, unknown unicast |
| Port Mirroring |
Многоцелевое зеркалирование, RSPAN |
| Voice VLAN |
Автоматическое определение голосовых устройств по OUI |
| Protocol VLAN |
Сегментация по протоколам |
Функции маршрутизации L3 Lite
| Функция |
Описание |
| Static Routing |
До 1 024 статических маршрутов |
| Default Route |
Настраиваемый маршрут по умолчанию |
| ECMP |
До 8 равнозначных путей |
| Inter-VLAN Routing |
Маршрутизация между VLAN на коммутаторе |
| DHCP Relay |
Ретрансляция DHCP между VLAN |
| VRRP |
Виртуальное резервирование маршрутизаторов (опционально) |
Управление и мониторинг
| Функция |
Описание |
| CLI |
Командная строка через Console (RJ-45) |
| Web-интерфейс |
HTTP/HTTPS, responsive design |
| SNMP |
v1, v2c, v3 с полным набором MIB |
| Telnet/SSH |
Удаленное управление, SSH v2 с шифрованием |
| Syslog |
Отправка на 4 сервера, разделение по severity |
| LLDP/LLDP-MED |
IEEE 802.1AB, автоматическое обнаружение топологии |
| NTP/SNTP |
Синхронизация времени |
| RMON |
Группы 1, 2, 3, 9 |
| sFlow/NetFlow |
Семплирование трафика для анализа |
| Port Statistics |
Детальная статистика по портам |
Безопасность
| Функция |
Описание |
| Port Security |
Привязка статических MAC, до 64 MAC на порт |
| 802.1X |
Аутентификация портов, RADIUS/TACACS+ |
| MAC Authentication Bypass |
Аутентификация по MAC |
| DHCP Snooping |
Доверенные порты, привязка MAC-IP |
| Dynamic ARP Inspection |
Проверка ARP на основе DHCP Snooping |
| IP Source Guard |
Динамическая фильтрация на основе DHCP |
| Protected Port |
Изоляция портов внутри VLAN |
| ACL |
L2/L3/L4 списки, до 2 000 записей |
| Time-based ACL |
Активация правил по расписанию |
| HTTPS/SSL |
TLS 1.2/1.3 |
| SSH |
Клиент и сервер SSH v2 |
QoS и приоритизация
| Параметр |
Значение |
| Очереди на порт |
8 очередей |
| Приоритизация |
802.1p, DSCP, IP Precedence, ACL-based |
| Алгоритмы планирования |
SP, WRR, DWRR, WFQ, SP+WRR |
| Rate Limiting |
До 1 Кбит/с гранулярность |
| Traffic Shaping |
Формирование трафика на выходе |
| CoS/DSCP Remark |
Перемаркировка приоритетов |
Стекирование и масштабируемость
| Параметр |
Значение |
| Технология стекирования |
Virtual Switching Framework (VSF) |
| Количество устройств в стеке |
До 9 коммутаторов |
| Топология стека |
Кольцо, цепочка |
| Uplink стека |
10GE порты |
| Единое управление |
Один IP-адрес для всего стека |
| Распределенные LAG |
LAG-порты на разных устройствах |
Энергоэффективность и надежность
| Параметр |
Значение |
| Энергопотребление (без PoE) |
До 75 Вт |
| Энергопотребление (с PoE+) |
До 650 Вт |
| PoE бюджет |
До 740 Вт (модификация с PoE) |
| EEE 802.3az |
Поддержка на всех медных портах |
| Управление питанием |
Автоматическое отключение неактивных портов |
| Smart Fan |
2+1 резервирование, регулировка по температуре |
| Hot-swap |
Замена вентиляторов и БП без выключения |
| Двойное питание |
Опциональный второй БП |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от 0°C до 50°C |
| Относительная влажность |
от 5% до 95% (без конденсации) |
| Высота над уровнем моря |
до 5 000 м |
| Вентиляция |
Активное охлаждение |
| Напряжение питания |
100-240В AC, 50/60 Гц или -48В DC |
Физические характеристики
| Параметр |
Значение |
| Размеры (Ш x Г x В) |
440 x 420 x 44 мм (1U) |
| Вес |
5.8 кг (без PoE), 6.8 кг (с PoE) |
| Крепление |
Ушки для 19" стойки в комплекте |
Варианты исполнения
| Модификация |
Особенности |
| NSS4330-56TXF |
Базовая модель без PoE, 4x10GBase-T + 4x1GE SFP |
| NSS4330-56TXF-POE |
48 портов PoE+ (802.3at), бюджет 370 Вт |
| NSS4330-56TXF-POE+ |
48 портов PoE+ с бюджетом 740 Вт |
| NSS4330-56TXF-24POE |
24 порта PoE+, 24 порта без PoE |
Преимущества конфигурации 56TXF
| Преимущество |
Описание |
| Полностью медная инфраструктура |
Не требует оптических трансиверов для подключения серверов и рабочих станций |
| 10GBase-T для серверов |
Прямое подключение серверов со скоростью 10 Гбит/с на стандартных витых парах |
| Снижение стоимости владения |
Отсутствие затрат на оптические модули для коротких дистанций |
| Простота развертывания |
Использование стандартных кабелей Cat6a/Cat7 без сварки оптики |
| Гибкость uplink |
4 порта 10GBase-T для подключения к ядру или 4 порта SFP для оптических линков |
Сценарии применения
| Сценарий |
Особенности использования |
| Серверные стойки ToR |
Прямое 10GBase-T подключение серверов без оптических трансиверов |
| Офисы с медной проводкой |
Использование существующей инфраструктуры Cat6a/Cat7 |
| ЦОД с ограниченным бюджетом |
Снижение затрат на оптику при сохранении 10GE скоростей |
| Рабочие группы высокой плотности |
48 портов 1GE для рабочих мест + 4 порта 10GE для агрегации |
| IP-телефония |
PoE для питания телефонов, 10GE для связности с IP-PBX |
| Видеонаблюдение |
Медные подключения камер, 10GE для видеосерверов |
| Гостиницы и ритейл |
Простота установки без оптических компонентов |
Комплект поставки
| Компонент |
Количество |
| Коммутатор NSS4330-56TXF |
1 шт |
| Крепежные ушки для 19" стойки |
1 комплект |
| Консольный кабель RJ-45 |
1 шт |
| Кабель питания IEC C14-C13 |
1 шт (2 шт для двойного питания) |
| Руководство по быстрой установке |
1 шт |
MAIPU NSS4330-56TXF - это оптимальное решение для сетей, где требуется высокая плотность медных портов с возможностью 10 Gigabit Ethernet подключения без использования оптических трансиверов. Коммутатор идеально подходит для серверных стоек Top-of-Rack, офисов с современной медной проводкой и любых сценариев, где приоритетом является снижение стоимости инфраструктуры при сохранении высокой производительности.
