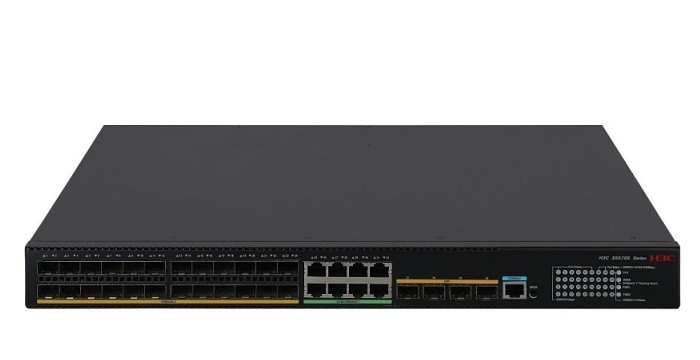

H3C Коммутатор H3C S5570S-36F-EI L3 Ethernet Switch with 24*1000BASE-X SFP Ports, 8*10/100/1000BASE-T Ports and 4*1G/10G BASE-X SFP Plus Ports, Without Power Supplies LS-5570S-36F-EI-GL

Подробное описание коммутатора H3C LS-5570S-36F-EI-GL

 Введение

Коммутатор H3C LS-5570S-36F-EI-GL — это высокопроизводительный управляемый коммутатор уровня L3, предназначенный для использования в корпоративных сетях и сетях кампусов. Он сочетает высокую плотность портов, расширенные функции маршрутизации и безопасности, а также поддержку современных технологий, таких как двойной стек IPv4/IPv6 и стекирование. Устройство позиционируется для использования на уровне доступа и агрегации сетей, обеспечивая высокую надежность и производительность 27.

 Технические характеристики

1. Аппаратные параметры:

   • Коммутационная способность: 144 Гбит/с.

   • Скорость пересылки пакетов: 108 Mpps.

   • Оперативная память (SDRAM): 1 ГБ.

   • Flash-память: 512 МБ.

   • Буфер пакетов: 2 МБ.

   • Процессор: 2 ядра, 1 ГГц.

   • Таблица MAC-адресов: 64,000 записей.

   • Максимальное количество VLAN: 4094.

2. Порты и интерфейсы:

   • 24 порта 100/1000BASE-X SFP (оптические).

   • 8 портов 10/100/1000BASE-T (медные Ethernet).

   • 4 порта 1G/10G SFP+ (для высокоскоростных подключений).

   • Консольный порт: 1 × RJ45.

   • USB-порт: Отсутствует.

   • Управление воздушным потоком: Отсутствует.

3. Питание и энергоэффективность:

   • Блок питания: Поддержка переменного (AC) и постоянного (DC) тока.

     • AC: 100–240 В, 50/60 Гц.

     • DC: -48 – -60 В.

   • Потребляемая мощность:

     • Статическая: 29 Вт (AC), 30 Вт (DC).

     • При полной нагрузке: 52 Вт (AC), 54 Вт (DC).

   • Поддержка PoE: Отсутствует.

   • Энергоэффективность: Соответствует стандарту 80 PLUS Platinum.

4. Физические параметры:

   • Размеры (Ш×Г×В): 440 × 360 × 43.6 мм.

   • Вес: ≤4.5 кг.

   • Рабочая температура: от -5°C до +45°C.

   • Влажность: 5% – 95% (без конденсации).

   • Количество вентиляторов: 3.

   • Среднее время наработки на отказ (MTBF): 67.03 года.

   • Среднее время восстановления (MTTR): 1 час.

 Функциональные возможности

1. Стекирование и агрегация каналов:

   • Поддержка технологии IRF 2 (Intelligent Resilient Framework) для объединения до 8 коммутаторов в один логический устройство с единым управлением 1.

   • Автоматическое восстановление: Протоколы STP/RSTP/MSTP и Smart Link для обеспечения отказоустойчивости.

2. Маршрутизация и многоадресная рассылка:

   • Протоколы маршрутизации L3: Статическая маршрутизация, RIP v1/v2, RIPng, OSPF v2/v3, BGP, IS-IS 17.

   • Многоадресная рассылка: Поддержка IGMP, PIM-SM для IPv4 и IPv6.

3. Безопасность:

   • Аутентификация: 802.1X, RADIUS, TACACS+.

   • Защита от атак: ACL (Standard и Extended для IPv4/IPv6), IP Source Guard, DHCP Snooping, защита от ARP-спуфинга 1.

   • Мониторинг: Обнаружение петель (Loopback Detection), контроль штормового трафика.

4. Управление и мониторинг:

   • Интерфейсы управления: CLI, Web-интерфейс, SNMP v1/v2/v3, Telnet, SSH.

   • Диагностика: Поддержка sFlow, SPAN, LLDP для мониторинга производительности.

   • Поддержка SmartMC: Централизованное управление разрозненными сетевыми устройствами 1.

5. Качество обслуживания (QoS):

   • Приоритизация трафика: На основе 802.1p, DSCP.

   • Управление очередями: 8 очередей на порт с алгоритмами SP, WRR, SP+WRR.

   • Ограничение скорости: CAR с минимальной гранулярностью 16 кбит/с.

 Применение

• Корпоративные сети: Используется как коммутатор доступа или агрегации в сетях предприятий, обеспечивая высокую плотность портов и надежность 27.

• Центры обработки данных: Подходит для организации высокоскоростных подключений серверов и хранилищ через порты 10G SFP+.

• Стекируемые решения: Благодаря поддержке IRF 2, идеален для создания масштабируемых и отказоустойчивых инфраструктур.

 Преимущества

• Высокая плотность портов (24 оптических SFP + 8 медных + 4 SFP+) и пропускная способность (144 Гбит/с).

• Поддержка двойного стека IPv4/IPv6 и современных протоколов маршрутизации (BGP, OSPF, IS-IS).

• Расширенные функции безопасности, включая защиту от атак и аутентификацию 802.1X.

• Надежная конструкция с тремя вентиляторами и поддержкой dual power.

• Энергоэффективность (соответствие стандарту 80 PLUS Platinum).

 Недостатки

• Отсутствие поддержки PoE, что ограничивает использование для подключения устройств с питанием через Ethernet.

• Отсутствие USB-порта для дополнительных опций управления.

• Ограниченная информация о наличии на рынке и ценах.

 Заключение

Коммутатор H3C LS-5570S-36F-EI-GL — это мощное и гибкое решение для построения высокопроизводительных сетевых инфраструктур. Он предлагает оптимальное сочетание портов, поддержку современных технологий маршрутизации и безопасности, а также возможность интеграции в стекируемые решения. Однако перед покупкой стоит учесть отсутствие PoE и уточнить доступность у поставщиков. Для организаций, планирующих развертывание масштабируемой и отказоустойчивой сети, этот коммутатор может стать отличным выбором.
