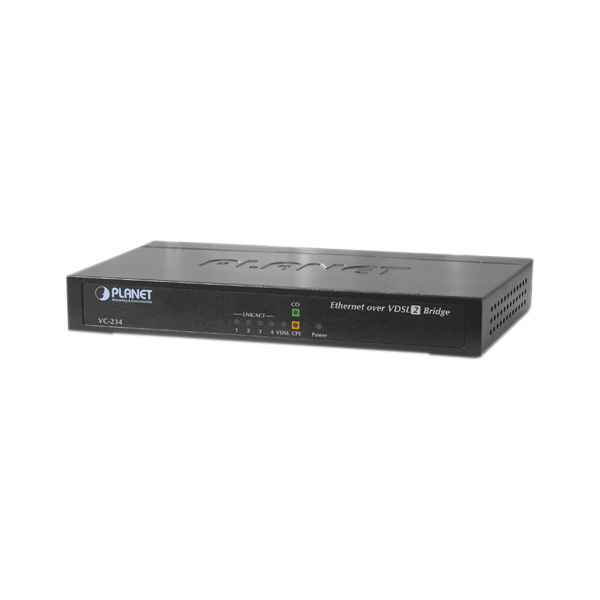

PLANET VC-234 — конвертер Ethernet в VDSL2, 4 порта LAN
Ethernet–VDSL2 мост с четырьмя портами 10/100Base-TX, профилями 17a/30a и внешним блоком питания.
Тип
Ethernet over VDSL2 Bridge (Profile 30a)
LAN-порты
4 × 10/100Base-TX (RJ-45)
VDSL-интерфейс
1 × RJ-11, ITU-T G.993.2, профили 17a/30a
Питание
Внешний адаптер, 5 В DC, 2 А
О товаре
PLANET VC-234 — это мост Ethernet over VDSL2 с четырьмя портами 10/100Base-TX и одним VDSL-интерфейсом RJ-11, работающий по стандарту ITU-T G.993.2 с поддержкой профилей 17a и 30a. Устройство передаёт данные по витой телефонной паре и позволяет подключить до четырёх Ethernet-устройств без отдельного коммутатора.
Порты 10/100Base-TX поддерживают автосогласование и Auto-MDI/MDI-X. Для телефонной линии предусмотрен разъём RJ-11 с встроенным сплиттером для подключения POTS. Четырёхпозиционный DIP-переключатель задаёт режим работы: CO/CPE, быстрый или чередующийся режим (fast/interleaved), целевой профиль 17a/30a и целевой режим SNR.
Коммутационная часть построена по схеме store-and-forward: таблица адресов на 2K записей, коммутационная матрица 0.8 Гбит/с, пропускная способность 0.59 Mpps. Управление потоком — back pressure для полудуплекса и IEEE 802.3x Pause Frame для полного дуплекса.
Питание — от внешнего адаптера 5 В DC, 2 А, потребление 7.2 Вт (24 BTU). Корпус размерами 155 × 86 × 26 мм, масса 368 г. Рабочая температура — от 0 до 50 °C при относительной влажности 10–90% без конденсации; хранение — от -10 до 70 °C.
Технические характеристики
| Интерфейсы | |
|---|---|
| LAN-порты | 4 × 10/100Base-TX (RJ-45), автосогласование и Auto-MDI/MDI-X |
| VDSL | 1 × RJ-11, телефонный разъём (female) |
| PHONE | 1 × RJ-11, встроенный сплиттер для подключения POTS |
| Индикаторы | 1 × Power; 4 × RJ-11/VDSL2; по 1 на каждый порт RJ-45 10/100Base-TX |
| Функциональность | |
| DIP-переключатель | 4 позиции |
| Настройки DIP | Выбор режима CO/CPE; выбор быстрого и чередующегося режима (fast/interleaved); выбор целевого профиля 17a/30a; выбор целевого режима SNR |
| Кодирование | VDSL-DMT: ITU-T G.993.1 (VDSL), ITU-T G.997.1, ITU-T G.993.2 VDSL2 (профили 17a/30a) |
| Кабели | |
| Ethernet 10Base-T | 2-парный UTP Cat.3, 4, 5, до 100 м |
| Ethernet 100Base-TX | 2-парный UTP Cat.5, до 100 м |
| VDSL | Витая телефонная пара (AWG24 или лучше), до 1.4 км |
| Производительность (downstream / upstream) | |
| Профиль 17a, 300 м | 99/70 Мбит/с |
| Профиль 17a, 400 м | 99/60 Мбит/с |
| Профиль 17a, 600 м | 90/45 Мбит/с |
| Профиль 17a, 800 м | 50/28 Мбит/с |
| Профиль 17a, 1000 м | 40/12 Мбит/с |
| Профиль 17a, 1200 м | 20/7 Мбит/с |
| Профиль 17a, 1400 м | 20/4 Мбит/с |
| Профиль 30a, 300 м | 100/100 Мбит/с |
| Профиль 30a, 400 м | 90/90 Мбит/с |
| Профиль 30a, 600 м | 69/55 Мбит/с |
| Профиль 30a, 800 м | 48/9 Мбит/с |
| Питание и корпус | |
| Питание | 5 В DC, 2 А |
| Потребление | 7.2 Вт / 24 BTU |
| Размеры (Ш × Г × В) | 155 × 86 × 26 мм |
| Масса | 368 г |
| Условия эксплуатации | |
| Рабочая температура | 0 ~ 50 °C |
| Рабочая влажность | 10 ~ 90% (без конденсации) |
| Температура хранения | -10 ~ 70 °C |
| Влажность хранения | 10 ~ 90% (без конденсации) |
| Коммутатор | |
| Схема обработки | Store-and-Forward |
| Таблица адресов | 2K записей |
| Управление потоком | Back pressure для полудуплекса; IEEE 802.3x Pause Frame для полного дуплекса |
| Коммутационная матрица | 0.8 Гбит/с |
| Пропускная способность | 0.59 Mpps |
| Сетевые кабели | 10/100Base-TX: 2-парный UTP Cat.3, 4, 5 (до 100 м); EIA/TIA-568 100-ом STP (до 100 м) |
| Соответствие стандартам | |
| Нормативное соответствие | FCC Part 15 Class A, CE |
| Стандарты | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; ITU-T G.993.1 (VDSL), G.997.1, G.993.2 VDSL2 (профили 17a/30a) |
Подключение и настройка
- Режим CO/CPE, целевой профиль 17a/30a, режим fast/interleaved и целевой режим SNR задаются четырёхпозиционным DIP-переключателем.
- Для телефонной линии используется разъём RJ-11; отдельный порт PHONE RJ-11 со встроенным сплиттером служит для подключения POTS.
- Питание подаётся от внешнего адаптера 5 В DC, 2 А.
Вопросы и ответы
Какие профили VDSL2 поддерживает PLANET VC-234?
Устройство поддерживает профили 17a и 30a по ITU-T G.993.2; целевой профиль выбирается DIP-переключателем. На профиле 30a на дистанции 300 м заявлена скорость 100/100 Мбит/с, на 800 м — 48/9 Мбит/с.
Сколько Ethernet-устройств можно подключить к конвертеру?
Предусмотрено четыре порта 10/100Base-TX с автосогласованием и Auto-MDI/MDI-X. Каждый порт работает независимо, коммутационная матрица рассчитана на 0.8 Гбит/с.
Как задаются режим работы и параметры линии?
Четырёхпозиционный DIP-переключатель позволяет выбрать режим CO/CPE, быстрый или чередующийся режим (fast/interleaved), целевой профиль 17a/30a и целевой режим SNR.
Какие кабели подходят для VDSL-линии и портов LAN?
Для VDSL используется витая телефонная пара AWG24 или лучше длиной до 1.4 км. Для портов 10Base-T подходит 2-парный UTP Cat.3, 4, 5 до 100 м, для 100Base-TX — 2-парный UTP Cat.5 до 100 м.
