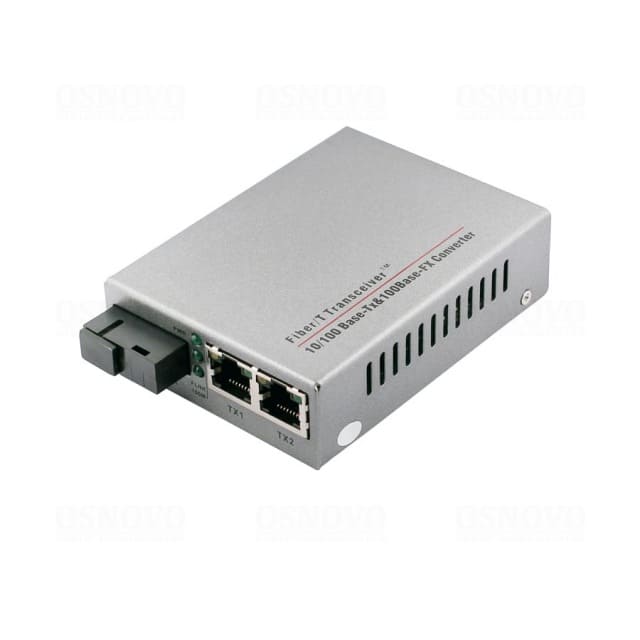

Медиаконвертер Osnovo OMC-100-21S5b
Медиаконвертер Fast Ethernet с двумя медными портами 10/100Base-TX и одним оптическим портом 100Base-FX (SC), WDM 1550/1310 нм, до 20 км.
Медные порты
2 порта 10/100Base-TX (RJ-45)
Оптический порт
1 порт 100Base-FX (SC)
Длины волн
Tx 1550 нм / Rx 1310 нм
Максимальная дальность
До 20 км
О товаре
Osnovo OMC-100-21S5b — медиаконвертер Fast Ethernet производства OSNOVO с двумя медными портами 10/100Base-TX (RJ-45) и одним оптическим портом 100Base-FX с SC-коннектором. Устройство преобразует электрический сигнал в оптический, что позволяет включить медленные сетевые устройства в оптическую линию.
Передача ведётся на длине волны 1550 нм, приём — на 1310 нм. Такое сочетание соответствует работе в режиме WDM: дуплексная связь организуется по одному оптическому волокну, а не по паре волокон.
Максимальная дальность — до 20 км; она определяется типом используемого одномодового оптического волокна и оптическим бюджетом устройства. На медных портах поддерживается автосогласование Auto MDI/MDIX, поэтому кроссовые кабели не требуются.
Устройство поддерживает стандарты IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX и IEEE 802.3u 100Base-FX. Питание — от блока питания DC 5 В (1 А).
Технические характеристики
| Порты и интерфейсы | |
|---|---|
| Медные порты | 2 порта 10/100Base-TX (RJ-45) |
| Оптический порт | 1 порт 100Base-FX (SC-коннектор) |
| Количество медных портов | 2 |
| Количество оптических портов | 1 |
| Количество портов FE | 2 |
| Общее количество портов | 3 |
| Подключение | RJ45 × 1, SC × 1, DC 5.5×2.1 (питание) × 1 |
| Оптические параметры | |
| Длина волны передачи (Tx) | 1550 нм |
| Длина волны приема (Rx) | 1310 нм |
| Максимальная дальность | До 20 км |
| Оптический бюджет | 20 дБм |
| Оптическая мощность | ≥ 14 дБм |
| Чувствительность приёмника | ≥ 34 дБм |
| Тип используемого оптического кабеля | 8.3/125; 8.7/125; 9/125; 10/125; 62,5/125; 50/125 |
| Стандарты и скорость | |
| Стандарты | IEEE 802.3u 100Base-FX, IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX |
| Скорость передачи данных | 10/100 |
| Питание и условия эксплуатации | |
| Питание | БП DC5V (1A) |
| Рабочая температура | 0…+75 °C |
| Монтаж и масса | |
| Монтаж | На стену/стол; в 19" стойку (бокс O142B) |
| Вес | 334 г |
Что проверить перед заказом
- На противоположном конце линии должен быть установлен парный медиаконвертер с обратными длинами волн — Tx 1310 нм / Rx 1550 нм.
- Оптический порт выполнен с SC-коннектором — для подключения используйте патч-корды с SC-коннекторами типа UPC.
- Питание подаётся от блока питания DC 5 В (1 А) через разъём DC 5.5×2.1.
- Устройство предназначено для работы в помещении; для наружного монтажа требуется защитный бокс.
Вопросы и ответы
Сколько оптических волокон нужно для линии с медиаконвертером Osnovo OMC-100-21S5b?
Одно волокно: устройство работает в режиме WDM с передачей на 1550 нм и приёмом на 1310 нм, поэтому дуплексный канал организуется по одному волокну. На другом конце линии нужен парный конвертер с обратными длинами волн — Tx 1310 нм / Rx 1550 нм.
Как подключить медные устройства к этому медиаконвертеру?
Два медных порта 10/100Base-TX (RJ-45) позволяют подключить два устройства или организовать подключение по схеме «uplink-downlink». На медных портах поддерживается автосогласование Auto MDI/MDIX, поэтому кроссовые кабели не требуются.
От чего зависит дальность до 20 км и как её проверить?
Дальность определяется типом используемого одномодового оптического волокна и оптическим бюджетом устройства, который составляет 20 дБм. Для стабильной работы на максимальной дальности рекомендуется проверить оптический бюджет линии с помощью рефлектометра.
Можно ли установить конвертер в 19" стойку и где его эксплуатировать?
Монтаж возможен на стену или стол, а также в 19" стойку с помощью бокса O142B. Рабочая температура — от 0 до +75 °C; устройство предназначено для работы в помещении, для наружного монтажа требуется защитный бокс.
