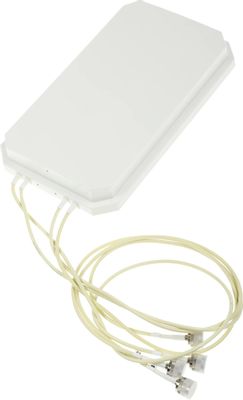

Направленная антенна H3C ANT-2510P-M4
Двухдиапазонная панельная антенна 2.4 и 5 ГГц с усилением 10 dBi и четырьмя N-разъёмами для наружной установки.
Диапазоны частот
2400~2500 МГц, 4900~5950 МГц
Коэффициент усиления
10 dBi (2.4 ГГц), 10 dBi (5 ГГц)
Разъёмы
4 × N-Type (M)
Максимальная мощность
20 Вт
О товаре
H3C ANT-2510P-M4 — двухдиапазонная направленная панельная антенна для диапазонов 2400~2500 МГц и 4900~5950 МГц с коэффициентом усиления 10 dBi в обоих диапазонах. Ширина главного лепестка диаграммы направленности составляет 40° в горизонтальной и 40° в вертикальной плоскости, что формирует узкий луч. Антенна рассчитана на максимальную мощность 20 Вт.
Поляризация — 2 × вертикальная и 2 × горизонтальная. Типичное отношение фронт/тыл — ≥20 дБ на 2.4 ГГц и ≥25 дБ на 5 ГГц, портовая изоляция — ≥24 дБ, КСВН — ≤2.0, входное сопротивление — 50 Ом. Для подключения предусмотрены 4 разъёма N-типа (M), длина отрезка кабеля — 20 см.
Корпус рассчитан на наружную эксплуатацию: рабочий диапазон температур от −40 до +70 °C, влажность от 5 до 95 %, максимальная скорость ветра — 55 м/с. Габариты антенны — 340 × 200 × 45 мм (±3), масса антенны — 1.1 кг. Крепление — на столб диаметром от 50 до 85 мм с помощью комплекта JM-VB1.
Технические характеристики
| Радиочастотные параметры | |
|---|---|
| Частотный диапазон | 2400~2500 МГц, 4900~5950 МГц |
| Полоса пропускания | 100 МГц (2.4 ГГц), 1050 МГц (5 ГГц) |
| Коэффициент усиления | 10 dBi (2.4 ГГц), 10 dBi (5 ГГц) |
| Поляризация | 2 × вертикальная + 2 × горизонтальная |
| Ширина главного лепестка в горизонтальной плоскости | 40° (2.4 ГГц), 40° (5 ГГц) |
| Ширина главного лепестка в вертикальной плоскости | 40° (2.4 ГГц), 40° (5 ГГц) |
| Типичное отношение фронт/тыл | ≥20 дБ (2.4 ГГц), ≥25 дБ (5 ГГц) |
| КСВН | ≤2.0 |
| Портовая изоляция | ≥24 дБ |
| Входное сопротивление | 50 Ом |
| Максимальная мощность | 20 Вт |
| Подключение и конструкция | |
| Разъёмы | 4 × N-Type (M) |
| Длина отрезка кабеля | 20 см |
| Габариты (В × Ш × Г) | 340 × 200 × 45 мм (±3) |
| Масса антенны | 1.1 кг |
| Крепление | На столб диаметром 50~85 мм |
| Комплект крепления | JM-VB1 |
| Масса кронштейна | 1.05 кг |
| Условия эксплуатации | |
| Рабочая температура | −40~+70 °C |
| Температура хранения | −50~+85 °C |
| Рабочая влажность | 5~95 % |
| Максимальная скорость ветра | 55 м/с |
Подключение и установка
- Установка на столб диаметром 50~85 мм с помощью комплекта JM-VB1: антенна крепится на стяжные планки, затем настраивается угол наклона и фиксируется ось.
- Антенна размещается вертикально, разъёмами вниз; направление — в сторону целевой зоны покрытия без металлических препятствий.
- Подключение выполняется через 4 разъёма N-типа (M) к радиоинтерфейсам 2.4 ГГц и 5 ГГц внешней точки доступа кабелем с N-разъёмами.
- Рекомендуется использовать качественный низкопотерьный радиочастотный кабель минимально возможной длины, так как потери возрастают с частотой.
- Грозозащита для антенно-фидерного тракта в комплект не входит и приобретается отдельно.
Комплектация
- Регулируемое плечо (1 шт.)
- Монтажная пластина (1 шт.)
- Стяжные планки (2 шт.)
- Опорное плечо (1 шт.)
- Лист с маркировкой (1 шт.)
Вопросы и ответы
В каких диапазонах работает антенна H3C ANT-2510P-M4 и какое у неё усиление?
Антенна работает в диапазонах 2400~2500 МГц и 4900~5950 МГц. Коэффициент усиления составляет 10 dBi в диапазоне 2.4 ГГц и 10 dBi в диапазоне 5 ГГц.
Какие разъёмы предусмотрены и как антенна подключается к оборудованию?
На антенне установлены 4 разъёма N-типа (M). Подключение выполняется радиочастотным кабелем с N-разъёмами к радиоинтерфейсам 2.4 ГГц и 5 ГГц внешней точки доступа.
Можно ли устанавливать антенну на улице и на какой столб?
Антенна рассчитана на наружную эксплуатацию: рабочий диапазон температур от −40 до +70 °C, влажность 5~95 %, максимальная скорость ветра 55 м/с. Крепление выполняется на столб диаметром от 50 до 85 мм комплектом JM-VB1.
Какую мощность передающего оборудования выдерживает антенна?
Максимальная мощность антенны — 20 Вт. Выходная мощность подключаемого передающего устройства не должна превышать это значение.
