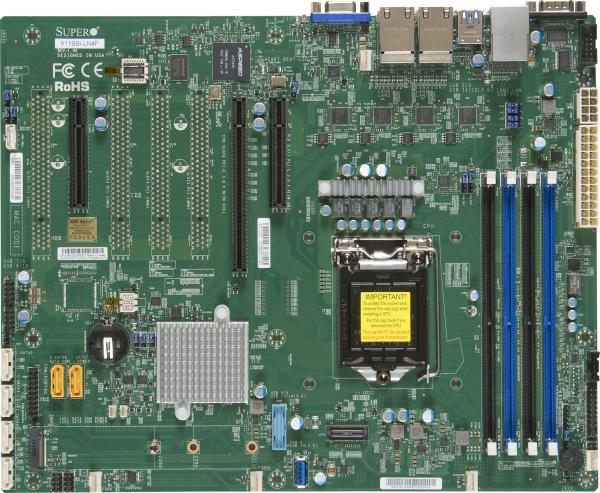

Серверная материнская плата Supermicro X11SSi-LN4F-B
Односокетная плата формата ATX с сокетом LGA 1151, чипсетом Intel C236 и четырьмя портами GbE LAN.
Сокет
LGA 1151 (Socket H4)
Чипсет
Intel C236
Форм-фактор
ATX, 30.48 × 24.38 см
Память
4 слота DDR4 ECC UDIMM, до 64 ГБ
О товаре
Supermicro X11SSi-LN4F-B — серверная материнская плата формата ATX с одним процессорным разъёмом LGA 1151 (Socket H4) и чипсетом Intel C236. Плата рассчитана на процессоры Intel Xeon E3-1200 v5/v6, Intel Core i3 6-го и 7-го поколения, а также Intel Pentium и Celeron; поддерживается TDP процессора до 80 Вт.
Подсистема памяти построена на четырёх слотах DIMM с поддержкой DDR4 ECC UDIMM объёмом до 64 ГБ и частотой до 2400 MT/s. Режим работы памяти — двухканальный. Память DDR4 ECC корректирует однобитовые ошибки, что важно для целостности данных в серверных средах.
Для накопителей предусмотрены шесть портов SATA III (6 Гбит/с) с поддержкой RAID-массивов уровней 0, 1, 5 и 10, а также разъём M.2 с интерфейсами PCIe 3.0 x4 и SATA под модули форматов 2242, 2260, 2280 и 22110 (ключ M-Key). Сетевые возможности обеспечивает контроллер Intel i210-AT с четырьмя портами GbE LAN. За удалённое управление отвечает контроллер ASPEED AST2400 BMC с поддержкой IPMI 2.0.
Слоты расширения представлены тремя PCIe 3.0: одним x8, одним x8 в слоте x16 и одним x4 в слоте x8. Видеовыход VGA реализован через ASPEED AST2400 BMC; для работы видеовыхода VGA (D-Sub) необходим процессор со встроенным графическим ядром. Питание платы подводится по разъёмам 24+8 pin.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | Supermicro |
| Модель | X11SSi-LN4F-B |
| Назначение | Серверный ПК |
| Форм-фактор | ATX |
| Размеры | 30.48 × 24.38 см (12" × 9.6") |
| Чипсет | Intel C236 |
| Процессор и память | |
| Разъём для процессора | LGA 1151 (Socket H4) |
| Количество разъёмов | 1 |
| Поддерживаемые процессоры | Intel Xeon E3-1200 v5/v6, Intel Core i3 6/7-го поколения, Intel Pentium, Intel Celeron |
| TDP процессора | до 80 Вт |
| Тип памяти | DDR4 ECC UDIMM (288-pin) |
| Количество слотов памяти | 4 |
| Максимальный объём памяти | 64 ГБ |
| Поддерживаемые частоты памяти | 2400 / 2133 / 1866 / 1600 MT/s |
| Объёмы модулей | 4 ГБ, 8 ГБ, 16 ГБ |
| Напряжение памяти | 1.2 В |
| Режим памяти | Двухканальный |
| Слоты расширения и накопители | |
| Слот PCI-Express x16 | 1 (PCIe 3.0 x8 в слоте x16) |
| Слот PCI-Express x8 | 1 (PCIe 3.0 x8) |
| Слот PCI-Express x4 | 1 (PCIe 3.0 x4 в слоте x8) |
| Порты SATA-III | 6 (6 Гбит/с) через контроллер Intel C236 |
| RAID контроллер | Встроенный (SATA), уровни 0, 1, 5, 10 |
| Разъёмы M.2 | 1, интерфейс PCIe 3.0 x4 и SATA, ключ M-Key |
| Форм-факторы M.2 | 2242, 2260, 2280, 22110 |
| Внешнее подключение и контроллеры | |
| Сетевой контроллер | Intel i210-AT, 4 порта GbE (10/100/1000 Base-T) |
| Видеопорт | 1 × VGA (D-Sub) через ASPEED AST2400 BMC |
| Последовательные порты (COM) | 2 |
| USB 3.0 | 5 (2 на задней панели, 2 через разъём, 1 Type A) |
| USB 2.0 | 6 (2 на задней панели, 4 через разъём) |
| TPM | 1 разъём TPM |
| Управление и BIOS | |
| BIOS | AMI UEFI, 128 МБ SPI Flash EEPROM |
| Поддержка UEFI | UEFI 2.3.1 |
| IPMI | ASPEED AST2400 BMC, IPMI 2.0 |
| Программное обеспечение управления | SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, Watchdog |
| Поддержка ОС | Windows |
| Питание и охлаждение | |
| Требования к питанию | 24+8 pin |
| Разъёмы вентиляторов | 5 × 4-pin (до 5 вентиляторов) |
| Мониторинг напряжений | VBAT, +5V standby, +5V, +3.3V, +12V, контроль напряжений процессора, разъём датчика вскрытия корпуса |
| Условия эксплуатации | |
| Рабочая температура | 0 °C … 50 °C |
| Температура хранения | −40 °C … 70 °C |
| Рабочая влажность | 8 % … 90 % (без конденсации) |
| Влажность хранения | 5 % … 95 % (без конденсации) |
| Дополнительные сведения | |
| Масса | 0.6 кг |
Что проверить перед заказом
- Процессор должен соответствовать сокету LGA 1151 (Socket H4) и входить в список поддерживаемых: Intel Xeon E3-1200 v5/v6, Core i3 6/7-го поколения, Pentium или Celeron, с TDP не выше 80 Вт.
- Модули памяти должны быть DDR4 ECC UDIMM (288-pin) объёмом 4, 8 или 16 ГБ; максимальный поддерживаемый объём и частота определяются установленным процессором.
- Для работы видеовыхода VGA нужен процессор со встроенным графическим ядром.
- Корпус и блок питания должны соответствовать формату ATX и обеспечивать подключение 24+8 pin.
Вопросы и ответы
Какие процессоры поддерживает Supermicro X11SSi-LN4F-B?
Плата поддерживает процессоры Intel Xeon E3-1200 v5/v6, Intel Core i3 6-го и 7-го поколения, Intel Pentium и Intel Celeron в исполнении LGA 1151 (Socket H4). TDP процессора — до 80 Вт.
Какую память можно установить и каков максимальный объём?
Устанавливается память DDR4 ECC UDIMM (288-pin) в четыре слота, суммарно до 64 ГБ, с частотой до 2400 MT/s. Поддерживаются модули объёмом 4, 8 и 16 ГБ. Максимальный объём и частота определяются установленным процессором.
Какие возможности хранения и RAID предусмотрены?
Плата располагает шестью портами SATA III (6 Гбит/с) через чипсет Intel C236 с поддержкой RAID уровней 0, 1, 5 и 10, а также одним разъёмом M.2 с интерфейсами PCIe 3.0 x4 и SATA под модули форматов 2242, 2260, 2280 и 22110 (ключ M-Key).
Какие сетевые интерфейсы и средства удалённого управления есть на плате?
Сеть реализована контроллером Intel i210-AT с четырьмя портами GbE (10/100/1000 Base-T). Удалённое управление обеспечивает контроллер ASPEED AST2400 BMC с поддержкой IPMI 2.0 и набором программных средств, включая SuperDoctor 5, SUM, SPM и Intel Node Manager.
