Сетевой адаптер SILICOM PE210G2DBi9-SR-SD, 2× LC, PCI Express x8
Двухпортовый волоконно-оптический адаптер 10 Gigabit Ethernet, 10GBASE-SR, контроллер Intel 82599EB
Контроллер
Intel 82599EB
Разъёмы
2 × LC
Интерфейс
PCI Express x8
Стандарт
10GBASE-SR (850 нм LAN PHY)
О товаре

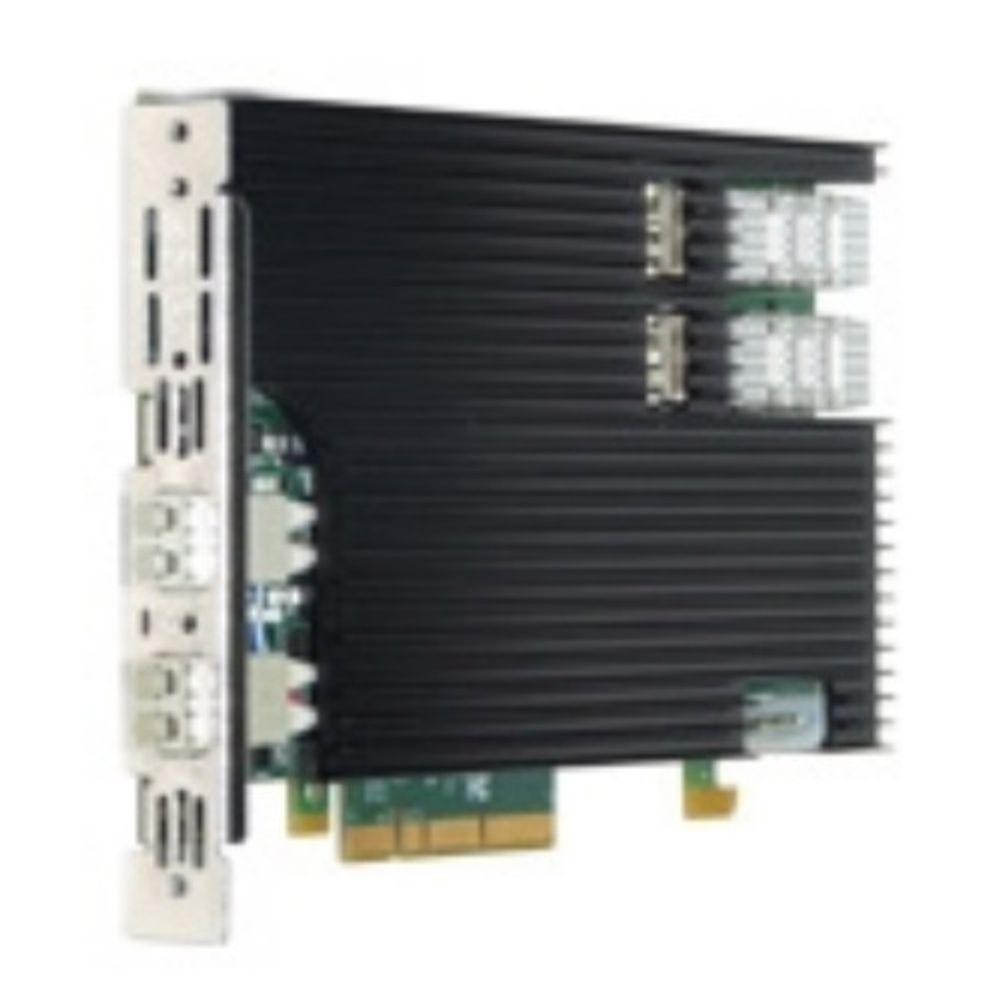

SILICOM PE210G2DBi9-SR-SD — двухпортовый сетевой адаптер 10 Gigabit Ethernet для установки в слот PCI Express x8. Адаптер построен на контроллере Intel 82599EB и рассчитан на работу с оптическим стандартом 10GBASE-SR (850 нм LAN PHY). На металлическом кронштейне расположены два разъёма LC; светодиоды размещены на печатной плате и видны через отверстия в кронштейне.
Скорость передачи данных — 10.3125 GBd. В режиме bypass затухание оптической мощности между TX и RX составляет 1.0 dB типично и до 1.9 dB максимум. Типичная мощность передачи — −2.3 dBm при минимуме −3 dBm, типичная чувствительность приёма — −16.8 dBm при максимуме −11.1 dBm, максимальная входная мощность — +0.5 dBm.
Плата выполнена в формате short add-in card стандартной высоты с размерами 167.64 × 110.16 мм и массой 320 г. Питание подаётся по линиям +3.3 В (±9%) и +12 В (±8%); потребление для модификации SR — 21.48 Вт при 1.79 А по линии 12 В и 0.6 А по линии 3.3 В в типичном режиме работы двух портов на 10G. Заявленный MTBF — 37 лет по Telcordia SR-332 Issue 2 для условий GB при температуре окружающей среды 40 °C.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип устройства | Сетевой адаптер |
| Контроллер | Intel 82599EB |
| IEEE Standard / Network topology | Fiber 10Gigabit Ethernet, 10GBASE-SR (850 нм LAN PHY) |
| Data Transfer Rate | 10.3125 GBd |
| Connectors | 2 × LC |
| Поддержка операционных систем | Linux |
| Оптические параметры (10GBASE-SR) | |
| Optical Transmit Power | типично: −2.3 dBm; минимум: −3 dBm |
| Optical Receive Sensitivity | типично: −16.8 dBm; максимум: −11.1 dBm |
| Maximum Input Power | максимум: +0.5 dBm |
| Insertion Loss (Bypass Mode) | типично: 1.0 dB (от RX к TX); максимум: 1.9 dB |
| Cables and Operating distance: Up to | 62.5 мкм, 160 МГц/км — 13 м; 62.5 мкм (OM1) 200 МГц/км — 16.5 м; 50 мкм, 400 МГц/км — 33 м; 50 мкм (OM2) 500 МГц/км — 41 м; 50 мкм (OM3) 2000 МГц/км — 150 м. Определяется как половина расстояния, указанного для оптического трансивера |
| Оптические параметры (10GBASE-LR) | |
| IEEE Standard / Network topology | Fiber 10Gigabit Ethernet, 10GBASE-LR (1310 нм LAN PHY) |
| Cables and Operating distance: Up to | одномодовое волокно 9 мкм, максимальная длина 5 км. Определяется как половина расстояния, указанного для оптического трансивера |
| Optical Transmit Power | типично: −4.68 dBm; минимум: −8.2 dBm |
| Optical Receive Sensitivity | типично: −17.29 dBm; максимум: −12.6 dBm |
| Insertion Loss (Bypass Mode) | типично: 1.0 dB (от RX к TX); максимум: 1.22 dB |
| Интерфейс PCI Express | |
| Interface Standard | PCI-Express Base Specification Revision 2.0 |
| PCI Express Card Type | X8 Lane |
| PCI Connector | X8 Lane |
| PCI Express Voltage | +3.3 В ±9%, +12 В ±8% |
| Питание и конструкция | |
| Power Consumption | PE210G2DBI9-SR: 21.48 Вт, 1.79 А при 12 В и 0.6 А при 3.3 В — типично при работе двух портов на 10G; PE210G2DBI9-LR: 22.08 Вт, 1.84 А при 12 В и 0.63 А при 3.3 В — типично при работе двух портов на 10G |
| Board Size | Standard height short add-in card 167.64 × 110.16 мм (6.60 × 4.34 дюйма) |
| Holder | Metal Bracket |
| Weight | 320 г (11.2 oz) |
| Индикация | |
| LEDs | по 2 светодиода на порт: Link — горит при наличии связи (жёлтый); ACT — мигает при активности (зелёный). 1 двухцветный светодиод: Bypass — зелёный в режиме bypass, жёлтый при отключении, не горит в обычном режиме |
| LEDs location | Светодиоды расположены на печатной плате и видны через отверстия в металлическом кронштейне |
| Условия эксплуатации и надёжность | |
| Operating Temperature | 0 °C – 40 °C (32 °F – 104 °F) |
| Storage | −20 °C – 65 °C (−4 °F – 149 °F) |
| Operating Humidity | 0%–90%, без конденсации |
| MTBF | 37 лет по Telcordia SR-332 Issue 2, условия GB (Ground, Fixed, Controlled), температура окружающей среды 40 °C |
| WDT Interval (Software Programmable) | максимум 3 276 800 мс (3 276.8 с); минимум 100 мс (0.1 с). Минимальный интервал WDT = (2^wdt_interval_parameter) × 0.1 с; wdt_interval_parameter: допустимый диапазон 0–15 |
| Сертификация EMC | |
| EMC Certifications | FCC Part 15, Subpart B Class A (Conducted Emissions, Radiated Emissions); CE EN 55022:1998 Class A, Amendments A1:2000, A2:2003 (Conducted Emissions, Radiated Emissions); CE EN 55024:1998, Amendments A1:2000, A2:2003 (Immunity for ITE), Amendment A1:2001; CE EN 61000-3-2:2000 Class A (Harmonic Current Emissions); CE EN 61000-3-3:1995, Amendment A1:2001 (Voltage Fluctuations and Flicker); CE IEC 61000-4-2:1995 ESD Air Discharge 8 кВ, Contact Discharge 4 кВ; CE IEC 61000-4-3:1995 Radiated Immunity (80–1000 МГц), 3 В/м, 80% A.M. by 1 кГц; CE IEC 61000-4-4:1995 EFT/B: Immunity to electrical fast transients 1 кВ Power Leads, 0.5 кВ Signals Leads; CE IEC 61000-4-5:1995 Immunity to conductive surges COM Mode 2 кВ, Dif. Mode 1 кВ; CE IEC 61000-4-6:1996 Conducted immunity (0.15–80 МГц) 3 В RMS, 80% A.M. by 1 кГц; CE IEC 61000-4-11:1994 Voltage Dips and Short Interruptions V reduc >95%, 30% >95% Duration 0.5per, 25per, 250per |
Что проверить перед заказом
- Плата занимает слот PCI Express x8 — сверьте наличие свободного слота x8 и версию PCI-Express Base Specification 2.0 с системной платой.
- Для подключения нужны два оптических разъёма LC; стандарт линии — 10GBASE-SR (850 нм LAN PHY).
- Длина кабельной линии зависит от типа волокна: для 62.5 мкм, 160 МГц/км — до 13 м; для 62.5 мкм (OM1) 200 МГц/км — до 16.5 м; для 50 мкм, 400 МГц/км — до 33 м; для 50 мкм (OM2) 500 МГц/км — до 41 м; для 50 мкм (OM3) 2000 МГц/км — до 150 м.
- Плата рассчитана на питание +3.3 В ±9% и +12 В ±8%; типичное потребление модификации SR — 21.48 Вт.
Вопросы и ответы
Какой оптический стандарт и разъёмы использует SILICOM PE210G2DBi9-SR-SD?
Адаптер рассчитан на Fiber 10Gigabit Ethernet, 10GBASE-SR (850 нм LAN PHY), и оснащён двумя разъёмами LC. Светодиоды индикации расположены на печатной плате и видны через отверстия в металлическом кронштейне.
На какую длину линии рассчитан адаптер при разных типах волокна?
Для многомодового волокна: 62.5 мкм, 160 МГц/км — до 13 м; 62.5 мкм (OM1) 200 МГц/км — до 16.5 м; 50 мкм, 400 МГц/км — до 33 м; 50 мкм (OM2) 500 МГц/км — до 41 м; 50 мкм (OM3) 2000 МГц/км — до 150 м. Указанные значения определены как половина расстояния, указанного для оптического трансивера.
Сколько энергии потребляет адаптер и какое питание требуется?
Питание подаётся по линиям +3.3 В ±9% и +12 В ±8%. Для модификации SR типичное потребление при работе двух портов на 10G — 21.48 Вт: 1.79 А при 12 В и 0.6 А при 3.3 В.
В каких условиях допускается эксплуатация адаптера?
Рабочая температура — от 0 °C до 40 °C, влажность — 0%–90% без конденсации. При хранении допускается диапазон от −20 °C до 65 °C.
