ATEN CE750A USB VGA/Audio Cat 5 KVM Extender
KVM-удлинитель по витой паре: передача VGA, USB HID и стерео аудио на расстояние до 200 м по Cat 5e.
Тип устройства
KVM-удлинитель по витой паре
Поддерживаемые сигналы
VGA, USB (HID), стерео аудио, RS-232
Максимальное расстояние
До 200 м по кабелю Cat 5e
Разрешение видео
До 1920×1200 @ 60 Гц на 30 м; 1600×1200 @ 60 Гц на 150 м; 1280×1024 @ 60 Гц на 200 м
О товаре

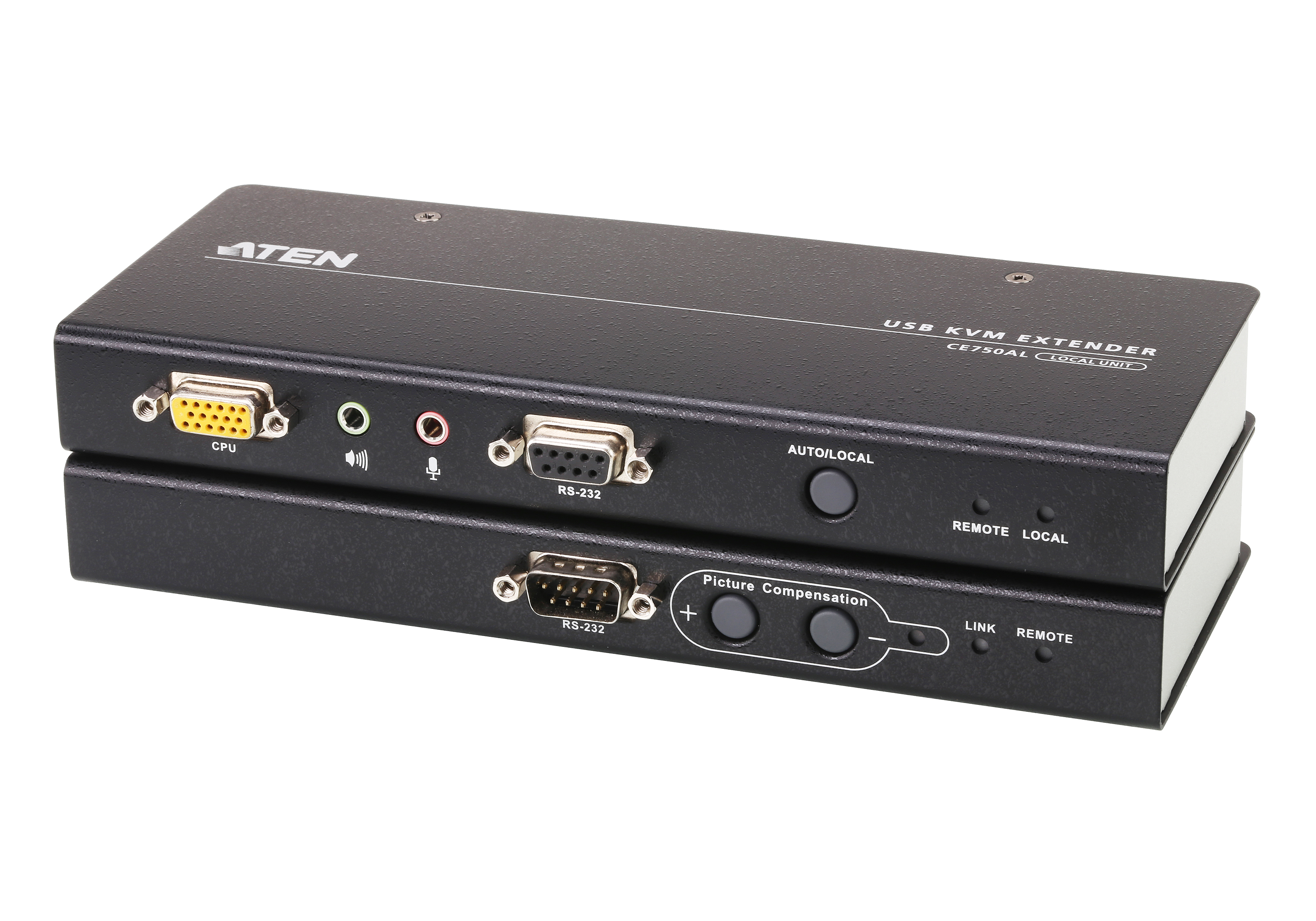

ATEN CE750A — KVM-удлинитель по витой паре, состоящий из локального блока CE750AL и удалённого блока CE750AR, соединённых кабелем Cat 5e. Устройство передаёт видеосигнал VGA, данные USB HID (клавиатура, мышь) и аналоговый стерео аудиосигнал, позволяя управлять компьютером с удалённой консоли.
Разрешение зависит от длины линии: до 1920×1200 @ 60 Гц на 30 м, до 1600×1200 @ 60 Гц на 150 м и до 1280×1024 @ 60 Гц на 200 м. Управление усилением сигнала автоматическое и ручное — для компенсации расстояния.
Предусмотрены порты RS-232 на локальном и удалённом блоках: на локальном — для подключения последовательного терминала конфигурации, на удалённом — для последовательных устройств, например сенсорных экранов и сканеров штрихкодов. Работа с двух консолей позволяет управлять системой как с локальной, так и с удалённой USB-консоли. Встроена защита от статического напряжения 8/15 кВ (контактное 8 кВ, воздушное 15 кВ) и защита от перенапряжения 2 кВ. Установка не требует программного обеспечения — достаточно подключить кабели.
Технические характеристики
| Общие сведения | |
|---|---|
| Тип устройства | KVM-удлинитель по витой паре |
| Код производителя | CE750A |
| Состав устройства | Локальный блок CE750AL, удалённый блок CE750AR |
| Поддерживаемые сигналы | VGA, USB (HID), стерео аудио, RS-232 |
| Эмуляция клавиатуры/мыши | USB |
| Видео и передача сигнала | |
| Разрешение видео | 1920×1200 @ 60 Гц на 30 м; 1600×1200 @ 60 Гц на 150 м; 1280×1024 @ 60 Гц на 200 м |
| Максимальное расстояние | До 200 м по кабелю Cat 5e |
| Управление усилением сигнала | Автоматическое и ручное, для компенсации расстояния |
| Поддерживаемые мониторы | VGA, SVGA, SXGA (1280×1024), UXGA (1600×1200), Multisync; локальный монитор поддерживает DDC, DDC2, DDC2B |
| Разъёмы | |
| Интерфейс подключения к ПК | VGA, USB тип A, 3.5 мм аудиоразъём |
| Интерфейс подключения к станции пользователя | VGA, USB тип A (для клавиатуры/мыши), 3.5 мм аудиоразъём |
| Консольные порты (локальный блок) | 2 × USB Type A Female (белый), 1 × HDB-15 Female (синий), 1 × Mini Stereo Jack Female (зелёный), 1 × Mini Stereo Jack Female (розовый) |
| Консольные порты (удалённый блок) | 2 × USB Type A Female (белый), 1 × HDB-15 Female (синий), 1 × Mini Stereo Jack Female (зелёный), 1 × Mini Stereo Jack Female (розовый) |
| KVM-порты (локальный блок) | 1 × SPHD-15 Female (жёлтый), 1 × Mini Stereo Jack Female (зелёный), 1 × Mini Stereo Jack Female (розовый) |
| RS-232 (локальный блок) | 1 × DB-9 Female (чёрный) |
| RS-232 (удалённый блок) | 1 × DB-9 Male (чёрный) |
| Порт между блоками | 1 × RJ-45 Female (чёрный) на каждом блоке |
| Питание (разъём) | 1 × DC Jack (чёрный) на каждом блоке |
| Индикация и управление | |
| Светодиоды (локальный блок) | Remote (зелёный), Local (зелёный) |
| Светодиоды (удалённый блок) | Remote (зелёный), Link (зелёный), Picture Compensation (оранжевый) |
| Кнопки выбора режима работы | 1 × Pushbutton (только локальный блок): выбор между режимами Local и Auto |
| Кнопки компенсации изображения | 2 × Pushbuttons (удалённый блок) |
| Питание | |
| Питание | Внешние блоки питания 5В DC, входящие в комплект; оба блока требуют отдельного подключения к сети питания |
| Потребляемая мощность (локальный блок) | DC5.3V: 2.44 Вт : 16 BTU/ч |
| Потребляемая мощность (удалённый блок) | DC5.3V: 3.27 Вт : 20 BTU/ч |
| Защита | |
| Защита от статического напряжения | 8/15 кВ (контактное 8 кВ, воздушное 15 кВ) |
| Защита от перенапряжения | 2 кВ |
| Условия эксплуатации | |
| Рабочая температура | 0…+50 °C |
| Температура хранения | −20…+60 °C |
| Влажность | 0–80% RH, без конденсата |
| Физические параметры | |
| Материал корпуса | Металл |
| Масса (локальный блок) | 0.47 кг |
| Масса (удалённый блок) | 0.47 кг |
| Габариты локального блока (Д × Ш × В) | 20.20 × 8.63 × 2.50 см |
| Габариты удалённого блока (Д × Ш × В) | 20.20 × 8.51 × 2.50 см |
Комплектация
- USB KVM-удлинитель CE750AL (локальный блок) — 1 шт.
- USB KVM-удлинитель CE750AR (удалённый блок) — 1 шт.
- Набор кабелей KVM (VGA, USB, аудио; 1.8 м) — 1 шт.
- Блок питания — 2 шт.
- Монтажный комплект — 1 шт.
- Руководство пользователя — 1 шт.
Что проверить перед заказом
- Длина линии между блоками: разрешение зависит от расстояния — 1920×1200 @ 60 Гц на 30 м, 1600×1200 @ 60 Гц на 150 м, 1280×1024 @ 60 Гц на 200 м.
- Тип кабеля: максимальное расстояние 200 м гарантируется при использовании Cat 5e или выше.
- Широкоформатные режимы: EDID широкоформатного дисплея передаётся через локальный видеовыход — для широкоформатных режимов подключайте монитор к локальному видеовыходу или используйте EDID-эмулятор ATEN.
- Питание: оба блока требуют отдельного подключения к сети питания через входящие в комплект блоки питания.
- Тип USB-устройств: поддерживаются стандартные USB HID-устройства (клавиатура, мышь).
Вопросы и ответы
Какое разрешение поддерживает ATEN CE750A и на каком расстоянии?
Разрешение зависит от длины линии: до 1920×1200 @ 60 Гц на 30 м, до 1600×1200 @ 60 Гц на 150 м и до 1280×1024 @ 60 Гц на 200 м по кабелю Cat 5e.
Какие сигналы передаёт KVM-удлинитель?
Устройство передаёт видеосигнал VGA, данные USB HID (клавиатура, мышь), аналоговый стерео аудиосигнал и RS-232. Порты RS-232 на локальном блоке служат для подключения последовательного терминала конфигурации, на удалённом — для последовательных устройств, например сенсорных экранов и сканеров штрихкодов.
Можно ли управлять системой с двух консолей одновременно?
Да, предусмотрена работа с двух консолей: управление системой осуществляется с локальной и удалённой USB-консолей, каждая из которых включает монитор, USB-клавиатуру и мышь. На локальном блоке кнопкой выбирается режим работы — Local или Auto.
Требуется ли программное обеспечение и как организовано питание?
Установка не требует программного обеспечения — достаточно подключить кабели. Оба блока (локальный и удалённый) требуют отдельного подключения к сети питания через внешние блоки питания 5В DC, входящие в комплект.
