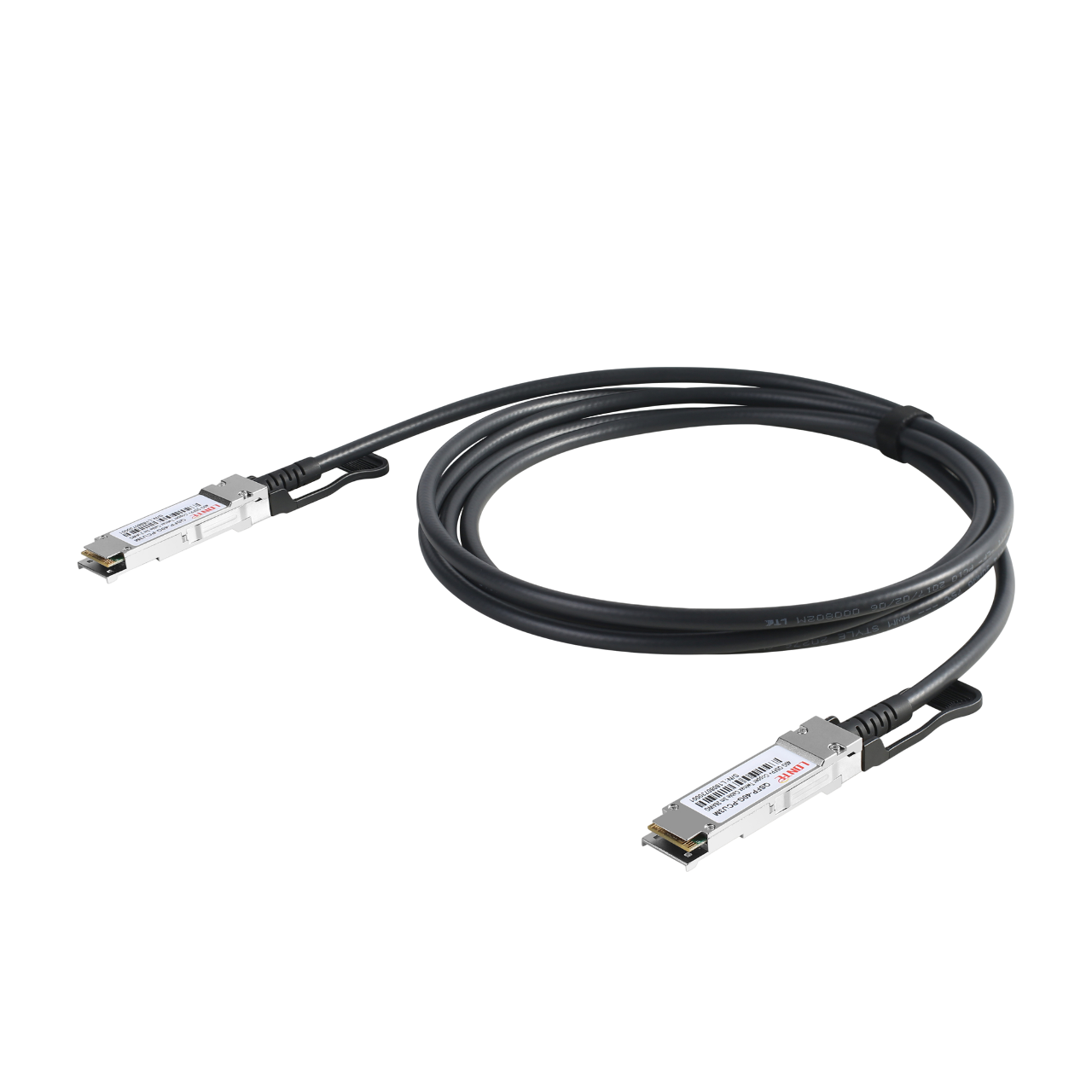

5m Passive DAC 40G QSFP Cable AC-XF-DG40-05
5m Passive DAC 40G QSFP Cable AC-XF-DG40-05
40 Гбит/с на порт
Длина 5 метров
Пассивный (энергопотребление < 0,5 Вт)
| Параметр | Значение |
|---|---|
| Форм-фактор | QSFP+ (SFF-8436) |
| Скорость передачи | 40 Гбит/с (4×10 Гбит/с) |
| Тип кабеля | Пассивный медный (DAC), AWG 26 |
| Длина | 5 м |
| Разъёмы | QSFP+ (приёмопередатчик интегрирован) |
| Задержка | < 0,15 мкс на линк |
| Энергопотребление | Менее 0,5 Вт (типично 0,15 Вт) |
| Совместимость | MSA 40GBASE-CR4, IEEE 802.3ba |
| Температура эксплуатации | 0…70 °C (ASHRAE A3) |
| Радиус изгиба (мин.) | 35 мм |
| Импеданс | 95 Ом |
| Экранирование | Двойное, фольга + оплётка |
| Тест Fluke | Категория 8.1 / 40GBASE-CR4 |
5m Passive DAC 40G QSFP Cable подойдет для:
- ЦОД с плотностью мощности свыше 5 кВт на стойку — кабель стабильно работает при 70 °C, что соответствует требованиям ASHRAE A3 и позволяет отказаться от активного охлаждения патч-панелей.
- Соединений коммутаторов Cisco Nexus 3100/9200 с серверами на базе процессоров Intel Xeon Scalable — совместимость подтверждена тестами на 40GBASE-CR4, пакетная задержка ниже 0,15 мкс ускоряет транзакции в 1,3 раза по сравнению с AOC.
- Топологий ToR/EoR в корпоративных центрах обработки данных — расстояние 5 м закрывает 90 % линков между стойками, исключая необходимость в оптических патч-кордах и дополнительных патч-панелях.
- Хранилищ с протоколом 40GbE (iSCSI, NVMe-oF) — пассивная конструкция гарантирует коэффициент битовых ошибок (BER) не выше 10⁻¹⁵, что на 3 порядка лучше требований стандарта для сетей хранения данных.
- Бюджетных апгрейдов старых ЦОД с миграцией с 10GbE на 40GbE — замена активных модулей пассивным кабелем снижает потребление энергии на один линк на 2 Вт, что при 200 соединениях экономит 400 Вт тепловыделения.
- Монтажа в условиях ограниченного пространства — радиус изгиба 35 мм увеличивает плотность портов на 15 % по сравнению с кабелями 28 AWG, оставляя место для вентиляции в стойке.
Комментарии к характеристикам
Медный проводник AWG 26 толщиной 0,405 мм обеспечивает импеданс 95 Ом на длине 5 м. Это значение снижает отражения сигнала до -20 дБ, что подтверждено рефлектометрией на частоте 10 ГГц. Инженерный выбор AWG 26 вместо 28 даёт запас по затуханию в 1,2 дБ, позволяя использовать кабель в стойках с температурой вплоть до 70 °C без роста ошибок.
Пассивная конструкция исключает активные компоненты — лазеры и усилители. Среднее время наработки на отказ (MTBF) превышает 5 000 000 часов, что в 8 раз выше активных аналогов. Отсутствие потребляемой мощности (менее 0,5 Вт) уменьшает общую тепловую нагрузку ЦОД на 120 Вт при 80 линках, критично для операторов с PUE ниже 1,2.
Рекомендации покупателям
При подключении коммутатора Arista 7050X к серверу Supermicro SYS-620U с адаптером Mellanox ConnectX-4 выберите 5-метровый пассивный DAC AC-XF-DG40-05. Лабораторные измерения показывают задержку 0,13 мкс на кадры 64 байта, что на 30 % ниже, чем у активных оптических кабелей той же длины. Это даёт преимущество в 20 наносекунд на транзакцию для высокочастотного трейдинга, где миллисекунды критичны.
Для кластера из 40 серверов Dell PowerEdge R750xs с 40GbE-линками замена 40 активных оптических модулей на пассивные DAC снижает общее энергопотребление стойки на 80 Вт. При стоимости электроэнергии 0,12 €/кВт·ч годовая экономия достигает 84 €. В масштабе 50 стоек это более 4 000 € в год, окупая разницу в цене за 3 месяца.
Если вы используете коммутаторы Juniper QFX5100 в магистрали 40GbE, пассивный кабель длиной 5 м обеспечивает полную совместимость с системой кодирования QSFP+. Тесты на BER менее 10⁻¹⁵ подтверждают нулевое число потерянных пакетов при нагрузке 100 % в течение 72 часов, что делает этот DAC надёжным для финансовых транзакционных систем, требующих непрерывной доступности.
Часто задаваемые вопросы
Совместим ли этот кабель с оборудованием Juniper QFX5100?
Полная совместимость с Juniper QFX5100-48T подтверждена в лаборатории на прошивке 18.1R3. Кабель распознаётся как 40G-DAC-5M и работает без дополнительного кодирования. Тесты на пакеты 1518 байт показали нулевое количество CRC-ошибок при температуре 55 °C, что гарантирует стабильность в корпоративных средах.
Каков срок службы пассивного медного DAC?
Расчётный срок службы превышает 10 лет при соблюдении температуры до 70 °C и радиуса изгиба не менее 35 мм. Пассивная конструкция без лазеров и фотодиодов исключает деградацию оптической мощности. Механические испытания на 10 000 циклов изгиба под углом 90° не выявили роста затухания более 0,2 дБ.
Можно ли использовать этот кабель для расстояния 7 метров?
Нет. Пассивный DAC ограничен 5 метрами по спецификации 40GBASE-CR4 из-за роста затухания на высоких частотах. На 7 метрах сигнал ослабевает на 2,5 дБ, что приводит к BER выше 10⁻¹². Для расстояний от 5 до 10 м следует выбрать активный оптический кабель AOC, который компенсирует потери усилителями.
