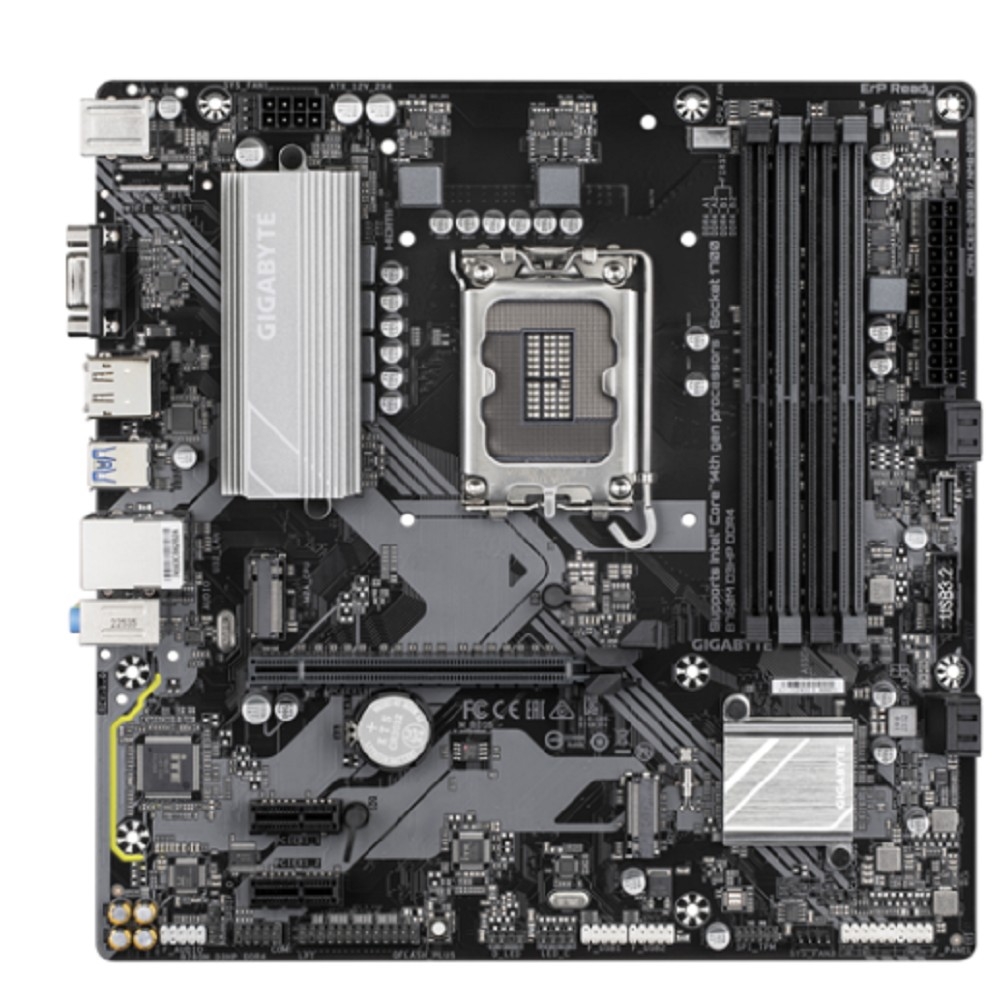

Материнская плата Gigabyte B760M D3HP DDR4
Форм-фактор micro-ATX, чипсет Intel B760, сокет LGA 1700, четыре слота DDR4.
Сокет
LGA 1700
Чипсет
Intel B760
Память
4 × DDR4 DIMM, до 128 ГБ
Форм-фактор
micro-ATX, 244 × 244 мм
О товаре
Gigabyte B760M D3HP DDR4 — материнская плата для настольного ПК в форм-факторе micro-ATX на чипсете Intel B760 с процессорным разъемом LGA 1700. Плата поддерживает процессоры Intel Core 14-, 13- и 12-поколения, а также Pentium Gold и Celeron; объем кэш-памяти L3 зависит от модели процессора.
Подсистема памяти построена на четырех DIMM-разъемах DDR4 с двухканальной архитектурой и максимальным объемом до 128 ГБ (до 32 ГБ на один модуль). Поддерживаются модули non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16, ECC Un-buffered DIMM 1Rx8/2Rx8 (работают в режиме non-ECC) и профили XMP. Заявлена совместимость с модулями DDR4 от 2133 до 5333 MT/s, при этом конкретные тип, скорость и число модулей зависят от процессора и конфигурации памяти.
Для накопителей предусмотрены два разъема M.2 Socket 3 (M key, типоразмер 2280) с поддержкой PCIe 4.0 x4/x2 и четыре разъема SATA 6 Гбит/с с возможностью построения RAID уровней 0, 1, 5 и 10. Слот PCI Express x16 работает по PCIe 4.0 в режиме x16 и допускает установку видеокарты или NVMe-накопителя; еще два слота PCI Express x1 работают по PCIe 3.0 в режиме x1.
На задней панели выведены порты D-Sub (до 1920×1200 при 60 Гц), HDMI (до 4096×2160 при 60 Гц, HDMI 2.1, HDCP 2.3) и DisplayPort (до 4096×2304 при 60 Гц, DisplayPort 1.2, HDCP 2.3). Заявлена возможность одновременного подключения до трех дисплеев. Видеовыходы работают только при использовании процессора со встроенной графикой.
Сетевые возможности обеспечивает контроллер Realtek GbE LAN (10/100/1000 Мбит/с). Аудиоподсистема поддерживает схемы 2/4/5.1/7.1-канала и вывод S/PDIF. Для подключения периферии служат порты USB 3.2 Gen 1 (три на задней панели и два через внутренний разъем), USB Type-C с USB 3.2 Gen 1 через внутренний разъем, а также порты USB 2.0/1.1 на задней панели и через внутренние разъемы. Питание подается через 24-контактный ATX и 8-контактный ATX 12 В разъемы.
Технические характеристики
| Основные характеристики | |
|---|---|
| Производитель | GigaByte |
| Модель | B760M D3HP DDR4 |
| Тип оборудования | Материнская плата |
| Назначение | Настольный ПК |
| Форм-фактор | micro-ATX |
| Чипсет | Intel B760 |
| Страна производства | Китай |
| Процессор | |
| Разъем для процессора | LGA 1700 |
| Количество разъемов | 1 |
| Поддержка ядер процессоров | Alder Lake, Raptor Lake |
| Типы поддерживаемых процессоров | Intel Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx; также Intel Core 14-го поколения |
| Частота системной шины | Зависит от CPU |
| Память | |
| Тип памяти | DDR4 |
| Количество слотов | 4 |
| Описание слотов | Двухканальный режим |
| Максимальный объем памяти | До 128 ГБ (до 32 ГБ на один модуль) |
| Поддерживаемые частоты | DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s |
| Поддержка ECC | Нет (ECC Un-buffered DIMM 1Rx8/2Rx8 работают в режиме non-ECC) |
| Registered | Нет |
| Unbuffered | Нет |
| Поддержка XMP | Есть |
| Слоты расширения | |
| Слоты PCI-Express x16 | 1 (PCIe 4.0, режим x16; поддерживает видеокарту или NVMe SSD) |
| Слоты PCI-Express x1 | 2 (PCIe 3.0, режим x1) |
| Слоты PCI | 0 |
| Слот AGP | Нет |
| Накопители | |
| Разъемы M.2 | 2 (Socket 3, M key, типоразмер 2280, PCIe 4.0 x4/x2): M2A_CPU и M2P_SB |
| Каналы SATA III (600 МБ/с) | 4 |
| Каналы SATA/SATA-II (150/300 МБ/с) | 0 |
| Каналы mSATA | 0 |
| SATA Express | 0 |
| Интегрированный RAID контроллер | SATA |
| Поддерживаемые уровни RAID | RAID 0, 1, 5, 10 из SATA устройств |
| USB | |
| Внешние разъемы USB 2.0 | 2 |
| Внутренние разъемы USB 2.0 | 4 |
| Внешние разъемы USB 3.0 (USB 3.2 Gen 1) | 3 |
| Внутренние разъемы USB 3.0 (USB 3.2 Gen 1) | 2 |
| Внутренние разъемы USB 3.1 Type C (USB 3.2 Gen 1) | 1 |
| Общее количество внешних разъемов USB | 5 |
| Общее количество внутренних разъемов USB | 7 |
| Видеовыходы | |
| Видеопорты | D-Sub, HDMI, DisplayPort |
| D-Sub | Есть, до 1920×1200 при 60 Гц |
| HDMI | Есть, до 4096×2160 при 60 Гц, HDMI 2.1, HDCP 2.3 |
| DisplayPort | Есть, до 4096×2304 при 60 Гц, DisplayPort 1.2, HDCP 2.3 |
| DVI | Нет |
| S-Video | Нет |
| Thunderbolt | Нет |
| Макс. количество подключаемых мониторов | До 3 одновременно |
| Порты ввода / вывода | |
| PS/2 | 1 × Combo |
| eSATA | 0 |
| COM | 0 (есть внутренний разъем COM-порта) |
| LPT | 0 (есть разъем для подключения LPT-порта на выносной планке) |
| Порты IEEE 1394 (FireWire) | 0 |
| Мультимедиа и сеть | |
| Интегрированное видео | Есть |
| Звуковой контроллер | 7.1 (схемы 2/4/5.1/7.1-канала), поддержка S/PDIF Out |
| Интегрированный сетевой контроллер | Realtek GbE LAN, 10/100/1000 Мбит/с |
| Количество сетевых контроллеров | 1 |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| Внутренние разъемы | |
| Разъемы питания | 1 × 24-контактный ATX, 1 × 8-контактный ATX 12 В |
| Разъемы вентиляторов | 1 × CPU fan, 3 × system fan |
| Разъемы подсветки | 1 × адресуемая LED-лента, 1 × RGB LED-лента |
| Разъем TPM | 1 (совместимость только с модулями GC-TPM2.0 SPI V2) |
| Прочие внутренние разъемы | 1 × front panel, 1 × front panel audio, 1 × USB Type-C, 1 × USB 3.2 Gen 1, 2 × USB 2.0/1.1, 1 × S/PDIF Out, 1 × serial port, 1 × parallel port |
| Кнопки и перемычки | Кнопка Q-Flash Plus, перемычка reset, перемычка Clear CMOS |
| Программное обеспечение и BIOS | |
| BIOS | UEFI AMI BIOS, 128 Мбит flash |
| Поддержка ОС | Windows 11 (только 64 bit), Windows 10 (только 64 bit) |
| ПО в комплекте | Да |
| Дополнительно | |
| Поддержка 64bit | Есть |
| Поддержка Hyper Threading | Нет |
| Поддержка SLI | Нет |
| Поддержка CrossFire | Нет |
| Подсветка | Нет |
| Требования к блоку питания | Поддерживаются только 24+8 pin блоки питания |
| Габариты | 244 × 244 мм |
Что проверить перед заказом
- Сверяйте сокет LGA 1700 с сокетом выбранного процессора; поддерживаются процессоры Intel Core 14-, 13- и 12-поколения, Pentium Gold и Celeron.
- Плата рассчитана на модули DDR4 DIMM; тип и скорость памяти сверяйте с перечнем поддерживаемых конфигураций для выбранного процессора.
- Блок питания должен иметь 24-контактный и 8-контактный разъемы питания — поддерживаются только блоки 24+8 pin.
- Видеовыходы D-Sub, HDMI и DisplayPort работают только с процессором, имеющим встроенную графику.
Практические особенности
- Кнопка Q-Flash Plus позволяет обновить BIOS без установки процессора, модулей ОЗУ и дискретной видеокарты.
- Для накопителей доступны два разъема M.2 PCIe 4.0 x4/x2 и четыре порта SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10.
- Разъем PCIe x16 оснащен EZ-фиксатором, который разблокируется без усилий для извлечения платы расширения.
- Smart Fan 6 объединяет датчики температуры и гибридные разъемы вентиляторов с поддержкой PWM/DC и функцией FAN STOP.
Важные предупреждения
- Повреждения, вызванные разгоном компонентов, в том числе при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии сервисным центром производителя.
- При использовании процессоров без встроенного видео видеовыходы на плате не работают.
Вопросы и ответы
Какие процессоры поддерживает Gigabyte B760M D3HP DDR4?
Плата с сокетом LGA 1700 поддерживает процессоры Intel Core 14-, 13- и 12-поколения, а также Pentium Gold и Celeron. Объем кэш-памяти L3 определяется моделью процессора.
Сколько памяти DDR4 можно установить и какие модули поддерживаются?
На плате четыре DIMM-разъема DDR4 с двухканальным режимом работы и максимальным объемом до 128 ГБ (до 32 ГБ на один модуль). Поддерживаются non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16, ECC Un-buffered DIMM 1Rx8/2Rx8 (в режиме non-ECC) и профили XMP.
Какие интерфейсы для накопителей и плат расширения есть на плате?
Для накопителей предусмотрены два разъема M.2 Socket 3 (M key, типоразмер 2280) с PCIe 4.0 x4/x2 и четыре разъема SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10. Для плат расширения служат один слот PCIe 4.0 x16 (видеокарта или NVMe SSD) и два слота PCIe 3.0 x1.
Можно ли подключить несколько мониторов и какие видеовыходы доступны?
На задней панели есть порты D-Sub, HDMI и DisplayPort; заявлена возможность одновременного подключения до трех дисплеев. Видеовыходы работают только при использовании процессора со встроенной графикой.
