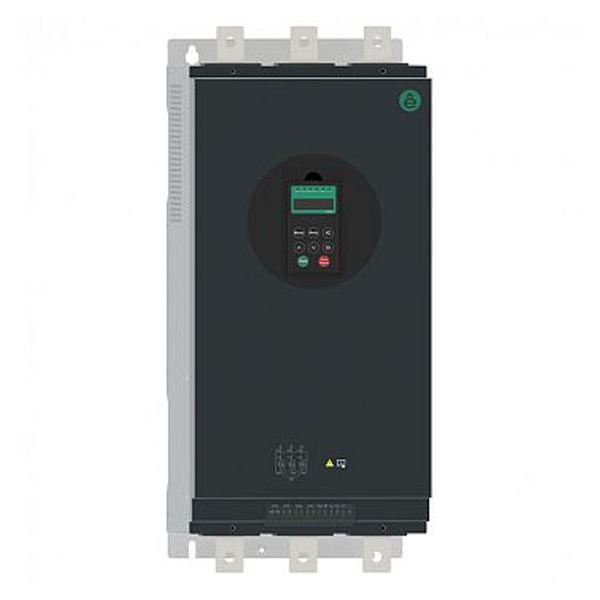

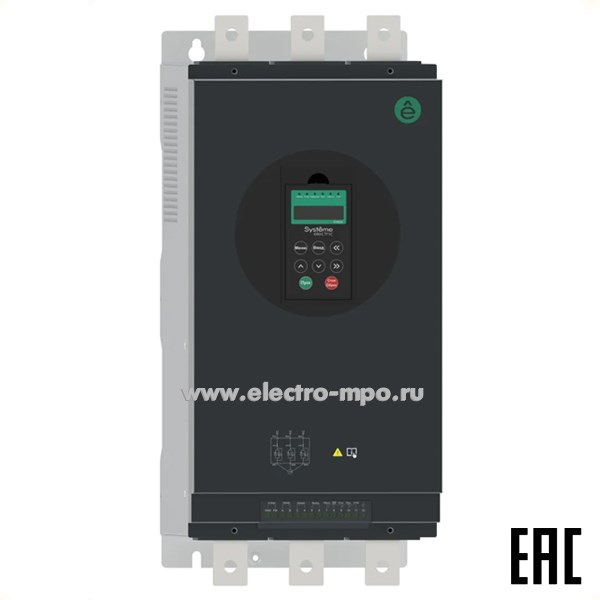

Устройство плавного пуска STS22 160 кВт 400 В со встроенным байпасным контактором
Устройство плавного пуска серии STS22 для асинхронных электродвигателей мощностью 160 кВт в сети 400 В.
Номинальная мощность двигателя
160 кВт
Номинальное напряжение сети
400 В, 3 фазы, 50/60 Гц
Номинальный ток
300 А
Встроенный байпасный контактор
Да
О товаре
STS22C16N4X — устройство плавного пуска серии STS22 для асинхронных электродвигателей номинальной мощностью 160 кВт, работающих в трёхфазной сети 400 В частотой 50/60 Гц. Номинальный ток устройства — 300 А. Встроенный байпасный контактор шунтирует силовые тиристоры после завершения пуска, что исключает их нагрев в продолжительном режиме работы и продлевает ресурс устройства.
Устройство плавно наращивает напряжение и момент двигателя, позволяя настраивать время разгона и ограничение пускового тока. Управление предусмотрено клавишами на лицевой панели и внешними сигналами; для интеграции в системы АСУ ТП доступен интерфейс Modbus RTU (опционально).
Степень защиты корпуса — IP00: устройство предназначено для монтажа внутри защищённого электрошкафа.
Технические характеристики
| Основные параметры | |
|---|---|
| Код производителя | STS22C16N4X |
| Серия | STS22 |
| Номинальная мощность двигателя | 160 кВт |
| Номинальное напряжение сети | 400 В, 3 фазы, 50/60 Гц |
| Номинальный ток | 300 А |
| Встроенный байпасный контактор | Да |
| Управление и коммуникации | |
| Управление | Клавиши на лицевой панели, внешние сигналы |
| Коммуникации | Modbus RTU (опционально) |
| Защита и установка | |
| Степень защиты IP | IP00 (требуется установка в шкаф) |
Практические особенности
- После завершения пуска ток переходит с тиристоров на механический контактор, что снижает тепловыделение и потери энергии в непрерывном режиме эксплуатации.
- Плавное наращивание напряжения и момента двигателя позволяет настраивать время разгона и ограничение пускового тока.
- Управление возможно как с лицевой панели, так и внешними дискретными сигналами.
Что проверить перед заказом
- Сверьте номинальную мощность двигателя — 160 кВт — с мощностью подключаемого электродвигателя.
- Убедитесь, что параметры питающей сети соответствуют 400 В, 3 фазы, 50/60 Гц.
- Учтите степень защиты IP00: устройство монтируется внутри защищённого электрошкафа.
Вопросы и ответы
Для двигателей какой мощности подходит устройство плавного пуска STS22C16N4X?
Номинальная мощность двигателя для этой модели — 160 кВт при номинальном напряжении 400 В. Номинальный ток устройства составляет 300 А.
Что даёт встроенный байпасный контактор?
После завершения пуска байпасный контактор шунтирует силовые тиристоры: ток переходит на механический контактор, что исключает нагрев тиристоров в продолжительном режиме работы и снижает потери энергии.
Как управляется устройство плавного пуска?
Управление предусмотрено клавишами на лицевой панели и внешними сигналами. Для интеграции в системы АСУ ТП доступен интерфейс Modbus RTU (опционально).
Можно ли устанавливать устройство вне шкафа?
Нет. Степень защиты корпуса — IP00, поэтому устройство предназначено для монтажа внутри защищённого электрошкафа.
