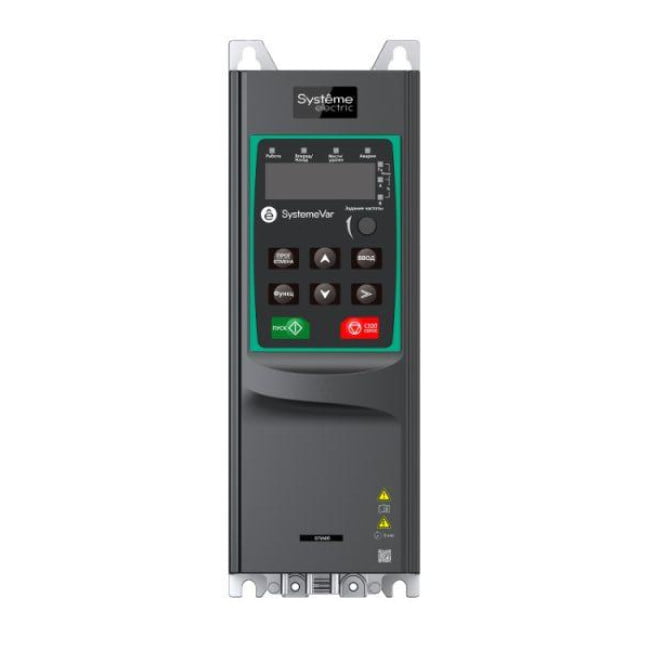

Преобразователь частоты STV600, 7,5 кВт, 400 В
Преобразователь частоты для трёхфазных асинхронных электродвигателей: номинальная мощность 7,5 кВт, вход 380–480 В, регулирование частоты 0,5–400 Гц.
Номинальная мощность
7,5 кВт
Номинальный выходной ток
17 А
Входное напряжение
3 фазы, 380–480 В, 50/60 Гц
Диапазон регулирования частоты
0,5–400 Гц
О товаре
STV600U75N4 — преобразователь частоты STV600 номинальной мощностью 7,5 кВт с питанием от трёхфазной сети 380–480 В, 50/60 Гц. Выходное напряжение трёхфазное и изменяется от 0 до входного напряжения, диапазон регулирования частоты — 0,5–400 Гц. Номинальный выходной ток 17 А указан для выбора двигателя соответствующей мощности.
Управление реализовано через клавиатуру, потенциометр, а также цифровые и аналоговые входы/выходы. Программируемые входы и выходы позволяют подключить преобразователь к системам автоматики — контроллерам и датчикам. Широтно-импульсная модуляция с оптимизированным алгоритмом формирует синусоидальный выходной ток с низким уровнем гармоник.
Тормозной транзистор доступен опционально. Его назначение — динамическое торможение, то есть контролируемая остановка двигателей с высокой инерционной нагрузкой. Корпус имеет степень защиты IP20: устройство не защищено от воды и твёрдых предметов, поэтому его устанавливают в защищённых электрощитах или шкафах управления.
Технические характеристики
| Электрические параметры | |
|---|---|
| Код производителя | STV600U75N4 |
| Номинальная мощность | 7,5 кВт |
| Номинальный выходной ток | 17 А |
| Входное напряжение | 3 фазы, 380–480 В, 50/60 Гц |
| Выходное напряжение | 3 фазы, 0 – входное напряжение |
| Диапазон регулирования частоты | 0,5 – 400 Гц |
| Управление | |
| Интерфейс управления | Клавиатура, потенциометр, цифровые и аналоговые входы/выходы |
| Торможение | Тормозной транзистор (опционально) |
| Корпус | |
| Степень защиты корпуса (IP) | IP20 |
| Габариты (ШхВхГ) | Примерно 150 x 200 x 180 мм |
Монтаж и настройка
- Устанавливайте преобразователь в хорошо вентилируемом шкафу управления для эффективного отвода тепла.
- Перед первым пуском введите в соответствующее меню параметры электродвигателя с его шильдика: номинальные ток, напряжение, частоту и скорость.
- Для подключения используйте экранированный кабель управления, проложенный отдельно от силовых цепей, чтобы минимизировать электромагнитные помехи.
- Для двигателей вентиляторов и насосов предусмотрены специализированные предустановленные макросы управления.
Вопросы и ответы
Для какого двигателя подходит преобразователь частоты STV600U75N4?
Номинальный выходной ток 17 А указан для выбора двигателя соответствующей мощности — при номинальной мощности преобразователя 7,5 кВт. Двигатель должен быть трёхфазным асинхронным; выходное напряжение изменяется от 0 до входного, а частота регулируется в диапазоне 0,5–400 Гц.
Где можно размещать преобразователь с корпусом IP20?
Степень защиты IP20 означает отсутствие защиты от воды и твёрдых предметов, поэтому устройство предназначено для установки в защищённых электрощитах или шкафах управления. Шкаф должен хорошо вентилироваться для эффективного отвода тепла.
Как подключить преобразователь к системе автоматики?
Управление возможно с клавиатуры, потенциометра, а также через цифровые и аналоговые входы/выходы — это позволяет интегрировать преобразователь в существующие системы автоматики, контроллеры и датчики. Кабель управления следует брать экранированный и прокладывать отдельно от силовых цепей.
Что даёт опциональный тормозной транзистор?
Тормозной транзистор обеспечивает динамическое торможение — контролируемую остановку двигателей с высокой инерционной нагрузкой. Он поставляется опционально, поэтому при выборе для таких механизмов наличие этой опции нужно учитывать отдельно.
