Внешний блок реле с «сухими контактами» Ippon Dry Contacts Card для Innova Unity RT/RT II/G2 L/II
Плата расширения для ИБП с четырьмя независимыми релейными выходами и типом интерфейса «сухие контакты».
Назначение
Плата расширения для источников бесперебойного питания (ИБП)
Тип интерфейса
«Сухие контакты» (сухой контакт, dry contact)
Количество контактов
4 независимых релейных выхода
Подключение
Через слот расширения на задней панели совместимого ИБП
О товаре

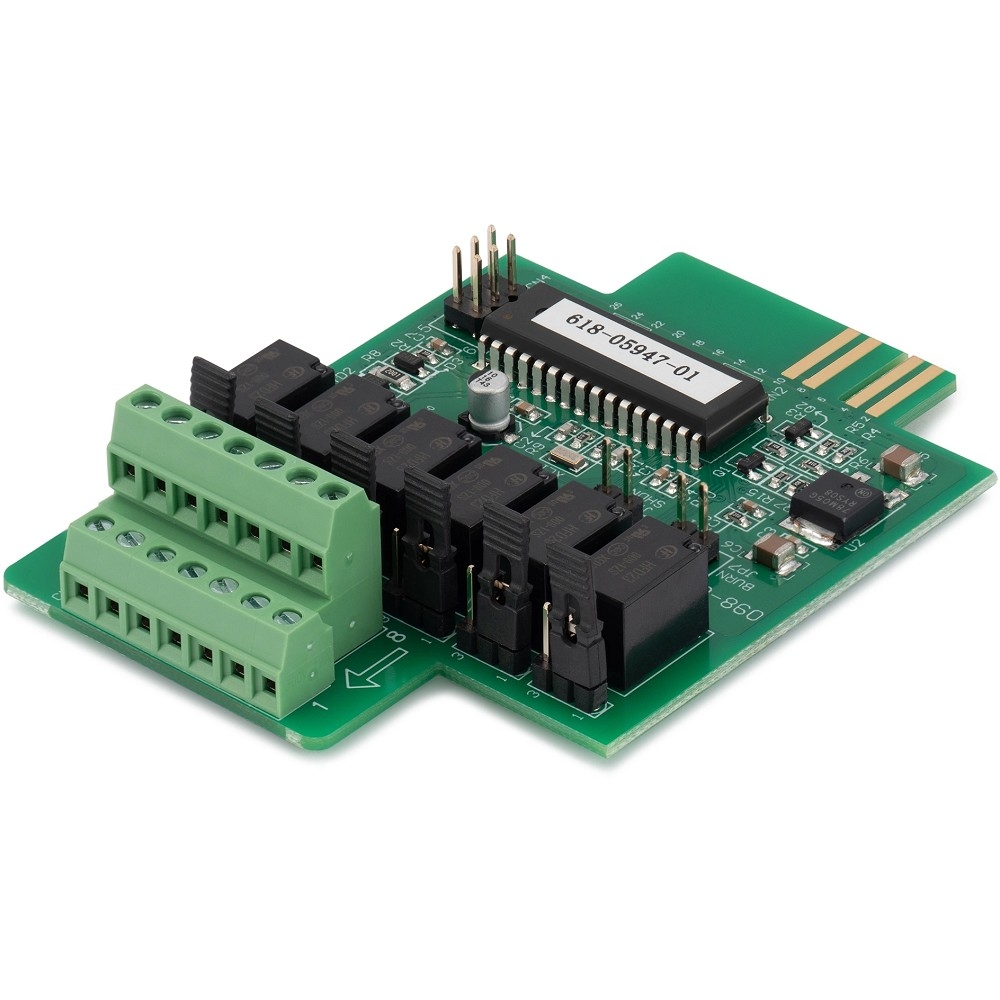

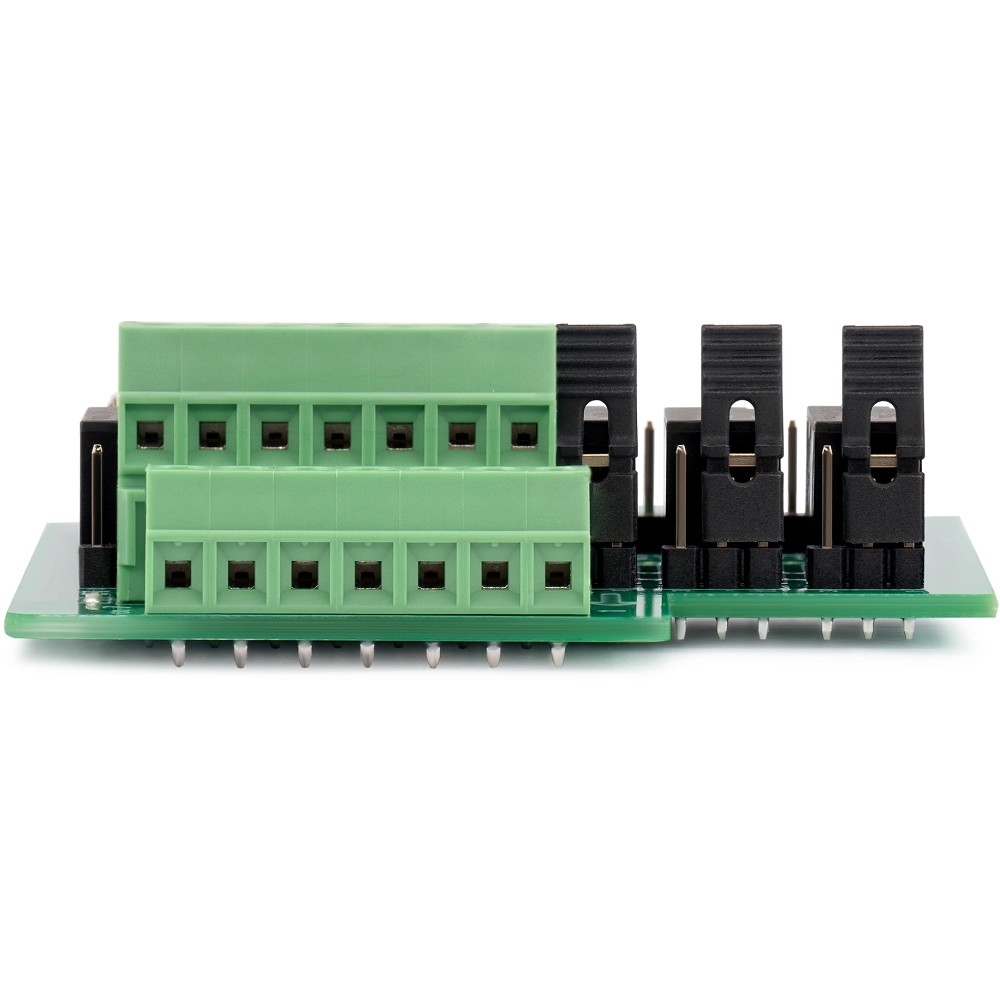

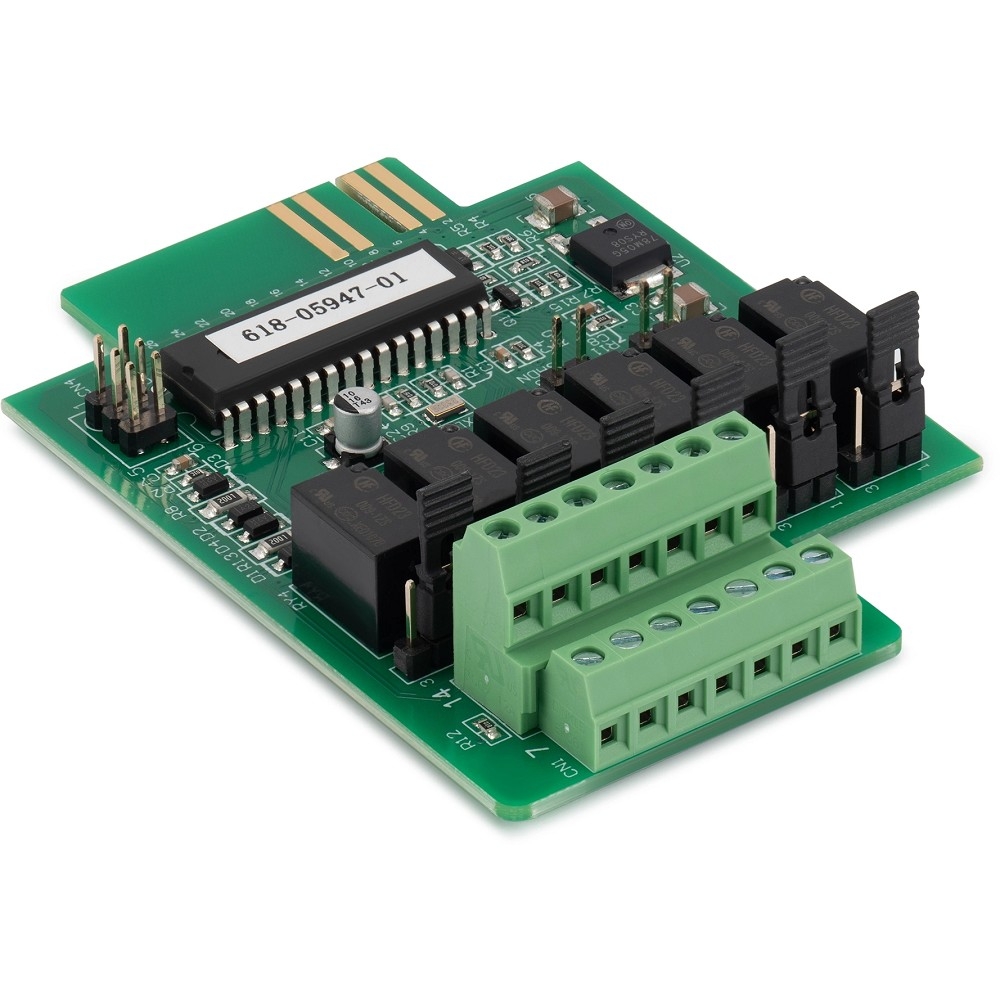

Ippon Dry Contacts Card (артикул 1976009) — внешний блок реле с «сухими контактами», плата расширения для источников бесперебойного питания. Плата устанавливается в слот расширения на задней панели совместимого ИБП и добавляет четыре независимых релейных выхода.
«Сухие контакты» — тип электрического контакта, не имеющего собственного напряжения. Плата замыкает или размыкает контакты реле в зависимости от состояния ИБП, что позволяет безопасно подключать её к внешним системам с разным напряжением. Каждый из четырёх выходов можно запрограммировать на реакцию при определённом событии, например отказе сети, разряде батареи или перегрузке.
Реле сигнализируют состояние ИБП: сеть, батарея, работа в обход, авария. Плата использует релейную изоляцию, которая обеспечивает гальваническую развязку между цепями ИБП и подключаемым внешним оборудованием и предотвращает риск повреждения чувствительной электроники из-за скачков напряжения или помех. Программирование реле выполняется через интерфейс управления ИБП.
Плата предназначена для установки в ИБП высокой мощности (от 10 кВА) серий Innova Unity RT и G2. Совместимые модели: Innova Unity RT, Innova Unity RT II, Innova Unity G2 L, Innova Unity G2 II.
Технические характеристики
| Идентификация | |
|---|---|
| Код производителя | 1976009 |
| Тип | Модуль |
| EAN код | 4630143144185 |
| Назначение и совместимость | |
| Назначение | Плата расширения для источников бесперебойного питания (ИБП) |
| Совместимость | Innova Unity RT, Innova Unity RT II, Innova Unity G2 L, Innova Unity G2 II |
| Интерфейсы и функции | |
| Тип интерфейса | «Сухие контакты» (сухой контакт, dry contact) |
| Количество контактов | 4 независимых релейных выхода |
| Функции реле | Сигнализация состояния ИБП (сеть, батарея, работа в обход, авария) |
| Подключение | Через слот расширения на задней панели совместимого ИБП |
| Габариты и масса | |
| Габариты упаковки (Д×Ш×В) | 0,15×0,115×0,06 м |
| Вес упаковки | 0,304 кг |
| Объём упаковки | 0,001035 м³ |
| Гарантия | |
| Срок гарантии | 12 мес. |
Подключение и установка
- Перед установкой платы убедитесь, что ИБП выключен и полностью обесточен.
- Логику срабатывания каждого реле планируйте с использованием ПО для управления ИБП; рекомендуется настроить как минимум один контакт на сигнализацию «Авария».
- При подключении внешних цепей к клеммам платы соблюдайте допустимые коммутационные параметры реле (напряжение и ток), указанные в технической документации к ИБП.
- Для сложных сценариев управления используйте промежуточные контроллеры или релейные модули, которые получают сигнал от Dry Contacts Card и управляют исполнительными устройствами.
Что проверить перед заказом
- Сверьте модель ИБП со списком совместимости: Innova Unity RT, Innova Unity RT II, Innova Unity G2 L, Innova Unity G2 II.
- Убедитесь, что в совместимом ИБП предусмотрен слот расширения на задней панели для установки платы.
Вопросы и ответы
С какими ИБП совместима плата Ippon Dry Contacts Card?
Плата совместима с ИБП Innova Unity RT, Innova Unity RT II, Innova Unity G2 L и Innova Unity G2 II. Она предназначена для установки в ИБП высокой мощности (от 10 кВА) серий Innova Unity RT и G2. Установка выполняется через слот расширения на задней панели совместимого ИБП.
Что означают «сухие контакты» и какие сигналы передаёт плата?
«Сухие контакты» — тип электрического контакта, не имеющего собственного напряжения: плата замыкает или размыкает контакты реле в зависимости от состояния ИБП, что позволяет безопасно подключать её к внешним системам с разным напряжением. Реле сигнализируют состояние ИБП: сеть, батарея, работа в обход, авария.
Как настраиваются четыре релейных выхода?
Каждый из четырёх независимых релейных выходов можно запрограммировать на реакцию при определённом событии, например отказе сети, разряде батареи или перегрузке. Программирование выполняется через интерфейс управления ИБП с использованием ПО для управления ИБП.
