Батарейный блок Бастион SKAT BC 24/18 RACK
Батарейный блок для монтажа в стойку 19", 2U, номинальное напряжение 24 В, ёмкость 18 А·ч.
Номинальное выходное напряжение
24 В
Номинальная ёмкость
18 А·ч
Количество и ёмкость АКБ
4 × 9 А·ч
Высота корпуса
2U
О товаре
Бастион SKAT BC 24/18 RACK — батарейный блок для совместной работы с ИБП SKAT-UPS 1000 RACK, предназначенный для размещения в 19" телекоммуникационных шкафах. Номинальное выходное напряжение блока — 24 В, номинальная ёмкость — 18 А·ч. Корпус высотой 2U занимает 445 × 346 × 87 мм, масса блока — 15,6 кг.
Внутри установлены четыре необслуживаемых герметичных свинцово-кислотных аккумулятора (VRLA) ёмкостью 9 А·ч каждый: две пары АКБ соединены последовательно, в каждую пару входят два параллельно соединённых аккумулятора напряжением 12 В DC. Заявленный срок службы АКБ — до 3 лет.

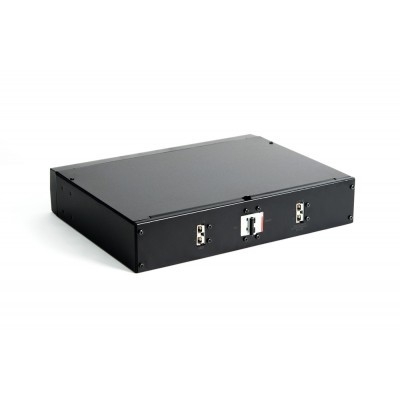

Цепь постоянного тока защищена автоматическим выключателем на 40 А: он предохраняет от перегрузки по току и короткого замыкания. На корпусе предусмотрены разъём для подключения ИБП и внешней АКБ или другого батарейного блока, элемент заземления и светодиодный индикатор подключённых батарей. Блоки допускают параллельное соединение для питания одного ИБП; кабель подключения к источнику или другому блоку входит в комплект.
Корпус рассчитан на горизонтальную установку в шкаф 19"; набор кронштейнов и крепёж поставляются в комплекте. Степень защиты от влаги и пыли — IP20, рабочие температуры — от 0 °С до +40 °С.
Технические характеристики
| Основные параметры | |
|---|---|
| Назначение | Батарейный блок для совместной работы с ИБП SKAT-UPS 1000 RACK; для размещения в 19" телекоммуникационных шкафах |
| Номинальное выходное напряжение | 24 В |
| Номинальная ёмкость | 18 А·ч |
| Габариты (Ш × Г × В) | 445 × 346 × 87 мм |
| Высота корпуса | 2U |
| Вес | 15,6 кг |
| Конфигурация и защита | |
| Количество и ёмкость АКБ | 4 × 9 А·ч |
| Тип аккумулятора | необслуживаемый |
| Защитный автоматический выключатель | 40 А (постоянный ток) |
| Условия эксплуатации и монтаж | |
| Способ монтажа | в стойку 19" |
| Класс защиты IP | IP20 |
| Диапазон рабочих температур | 0 °С ... 40 °С |
Подключение и установка
- Блок оснащён разъёмом для подключения ИБП и внешней АКБ или другого батарейного блока.
- Предусмотрена возможность параллельного соединения блоков для питания одного ИБП; кабель подключения к источнику или другому блоку входит в комплект.
- Установка горизонтальная, в шкаф 19"; набор кронштейнов и крепёж в комплекте.
- На корпусе есть элемент заземления и светодиодный индикатор подключённых батарей.
Время автономной работы
Время резервного режима при полностью заряженных АКБ зависит от нагрузки и количества подключённых блоков.
| 1 блок (18 А·ч) | |
|---|---|
| 200 ВА | 1 ч 40 мин |
| 400 ВА | 40 мин |
| 600 ВА | 30 мин |
| 800 ВА | 20 мин |
| 1000 ВА | 10 мин |
| 2 блока (36 А·ч) | |
| 200 ВА | 3 ч |
| 400 ВА | 1 ч 40 мин |
| 600 ВА | 1 ч |
| 800 ВА | 40 мин |
| 1000 ВА | 20 мин |
| 3 блока (54 А·ч) | |
| 200 ВА | 4 ч 50 мин |
| 400 ВА | 2 ч 20 мин |
| 600 ВА | 1 ч 40 мин |
| 800 ВА | 1 ч |
| 1000 ВА | 40 мин |
| 4 блока (72 А·ч) | |
| 200 ВА | 6 ч 30 мин |
| 400 ВА | 3 ч |
| 600 ВА | 2 ч 10 мин |
| 800 ВА | 1 ч 30 мин |
| 1000 ВА | 1 ч |
| 5 блоков (90 А·ч) | |
| 200 ВА | 8 ч |
| 400 ВА | 4 ч |
| 600 ВА | 2 ч 40 мин |
| 800 ВА | 2 ч |
| 1000 ВА | 1 ч 20 мин |
Комплектация
- Батарейный блок SKAT BC 24/18 RACK.
- Кабель подключения к источнику или другому блоку.
- Набор кронштейнов и крепёж для монтажа в шкаф 19".
Вопросы и ответы
С каким ИБП работает Бастион SKAT BC 24/18 RACK?
Блок предназначен для совместной работы с ИБП SKAT-UPS 1000 RACK и совместим исключительно с этой моделью.
Из каких аккумуляторов состоит батарейный блок и как они соединены?
В блоке четыре необслуживаемых герметичных свинцово-кислотных аккумулятора ёмкостью 9 А·ч каждый, по 12 В DC. Они образуют две пары, соединённые последовательно, а внутри каждой пары аккумуляторы соединены параллельно. Выходное напряжение блока — 24 В, ёмкость — 18 А·ч.
Можно ли объединить несколько батарейных блоков для увеличения автономности?
Да, предусмотрена возможность параллельного соединения блоков для питания одного ИБП. Кабель подключения к источнику или другому блоку входит в комплект. При полностью заряженных АКБ один блок при нагрузке 1000 ВА обеспечивает 10 мин резервного режима, два блока — 20 мин, пять блоков (90 А·ч) — 1 ч 20 мин.
Как блок защищён и при каких условиях эксплуатируется?
Цепь постоянного тока защищена автоматическим выключателем на 40 А, который предохраняет от перегрузки по току и короткого замыкания. Степень защиты корпуса — IP20, рабочие температуры — от 0 °С до +40 °С. Монтаж горизонтальный, в шкаф 19".
