СХД QNAP ES2486dc

Уважаемые партнеры!

В этом обзоре мы расскажем о двухконтроллерной высокопроизводительной системе хранения данных ES2486dc, которая оптимизирована для построения хранилищ.

Компания QNAP представляет СХД с двумя активными контроллерами ES2486dc на 24 SAS диска форм-фактора 2,5" высотой 2U. СХД под управлением операционной системы QES поддерживает дедупликацию, сжатие "на лету", кэширование и настраиваемое резервирование пространства, что позволяет максимально эффективно использовать SSD для создания высокопроизводительной All-Flash системы.

Отказоустойчивый ES2486dc, каждый из контроллеров которого оснащен мощным процессором Intel Xeon D- 2142IT, поддерживает до 512 ГБ ОЗУ DDR4 с контролем четности, энергонезависимый кэш записи на NVMe SSD, что обеспечивает целостность данных в случае отказа питания или иных сбоев. Сетевые интерфейсы 4 х10 Гбит/с и опционально доступные для установки 25 и 40 Гигабитные сетевые карты обеспечат высокую скорость доступа к данным в любой прикладной задаче. Собственная емкость ES2486dc может достигать 184 ТБ с использованием производительных SSD. Наращивание дисковой емкости доступно опционально по SAS за счет подключения до 7 шестнадцатидисковых устройств расширения EJ1600v2 до 1,7 ПБ.

Как и другие модели этого класса, ES2486dc работает под операционной системой корпоративного уровня QES с файловой системой ZFS. ZFS обеспечивает дедупликацию, сжатие и уплотнение данных "на лету".

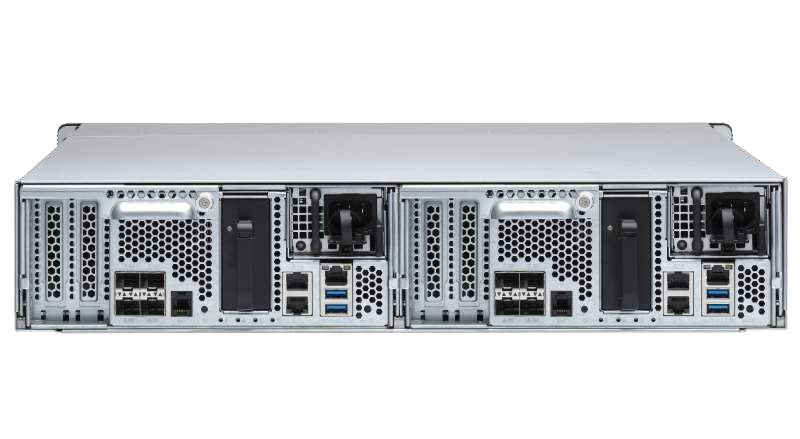

Отказоустойчивость системы хранения - приоритет для корпоративных клиентов. Именно поэтому ES2486dc оснащен двумя активными контроллерами с полным дублированием функционала при работе с дисковым массивом SAS. Такая реализация позволяет добиться высокой отказоустойчивости для самых требовательных IT-систем.

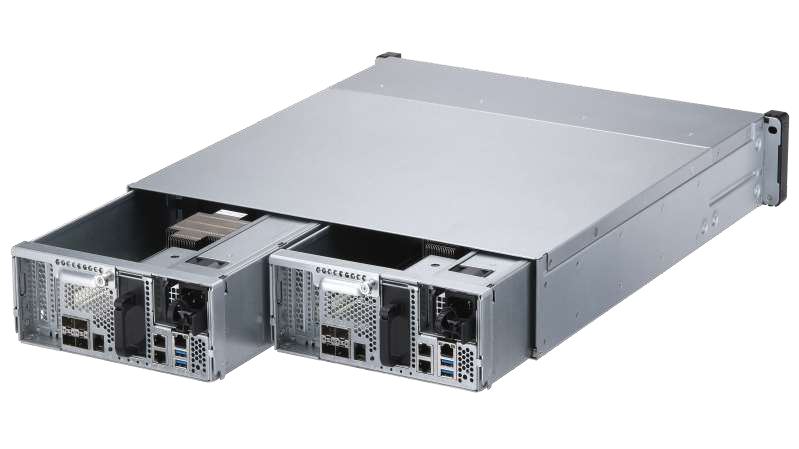

Два полностью идентичных контроллера ES2486dc и особенности конструкции корпуса позволяют выполнить горячую замену отдельных узлов: блока питания, батарейного модуля, блока вентиляторов или целого контроллера. При этом активный контроллер перехватит всю рабочую нагрузку, включая сетевые настройки портов обслуживаемого контроллера в считанные секунды. Новые алгоритмы, оптимизирующие и улучшающие рабочие показатели NAS внедряются в обновления прошивки.

 Ключевые характеристики ES2486dc:

• Два активных контроллера, NVRAM-кэширование, готовность к 40 Гбит/с;

• До 7 устройств расширения и до 136 дисков в системе;

• Встроенная операционная система QES с полной поддержкой ZFS;

• Дедупликация, сжатие и уплотнение данных для размещения значительного количества образов VDI;

• Фирменный алгоритм коалесценции данных (Write Coalescing) для сокращения количества обращений к дисковой подсистеме;

• Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации;

• Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации

• Простая интеграция с облачными средами OpenStack Cinder и Manila;

• Гибкое масштабирование емкости до 1,75 Пбайт

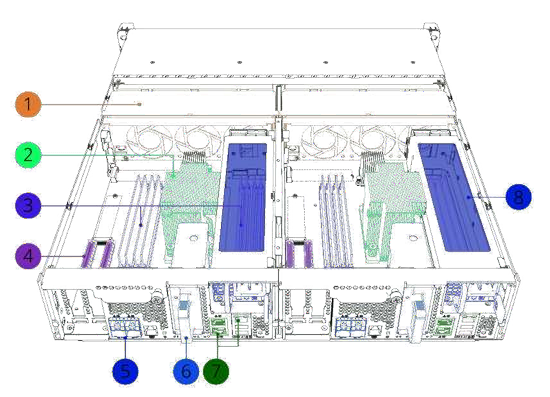

Аппаратная реализация

• 1. 24 х SAS портов для подключения 2,5" SAS дисков или SSD с полной поддержкой SAS 12 Гбит/с, и обратной совместимостью с SAS 6 Гбит/с.Такое решение позволит достичь баланса между производительностью и емкостью системы;

• 2. Процессор Intel Xeon D серии с поддержкой памяти DDR4 и PCIe 3.0 обеспечивает производительность системы для всех задач, связанных с обработкой потоков данных;

• 3. Оперативная память DDR4 с контролем четности и возможностью расширения до 1 Тб (До 512 Гб на каждый контроллер) позволяет совершать большое количество операций с потоками данных, минимизируя количество I/O операций с HDD/SSD;

• 4. Два слота PCIe 3.0 x8 позволяют расширить функционал устройства за счет установки опциональных сетевых карт 10/40 Гбит/с или контроллеров SAS для подключения устройств расширения; В слот PCIe можно установить двухпортовую карту QSFP+ 40 GbE для ускорения и расширения сетевых соединений;

• 5. Четыре встроенных порта 10 Гбит/с SFP+ на каждом контроллере обеспечат широкую полосу пропускания, а также отказоустойчивость на уровне коммутации между ES2486dc и серверами или рабочими станциями;

• 6. Батарейный модуль BBU обеспечит бесперебойное питание для всей оперативной памяти и позволит сохранить еще не записанные на диски данные и журналы транзакций ZFS на выделенные модули

M.2 в случае сбоев электропитания. Это позволит обеспечить целостность данных после восстановления питания.

• 7. Три порта 1 Гбит/с обеспечивают возможность подключения в режимах агрегации, транкирования, или подключения с несколькими сессиями (MPIO). 1 из портов зарезервирован только для удаленного администрирования.

• 8. Блоки питания 700 Вт по одному блоку питания, мощностью 700 Вт на каждом контроллере с поддержкой резервирования и горячей замены

Характеристики СХД
Процессор	ES2486dc-2142IT-128G: Два восьмиядерных Intel Xeon D- 2142IT 1,9 ГГц (3,0 ГГц)
	ES2486dc-2142IT-96G: Два восьмиядерных Intel Xeon D- 2142IT 1,9 ГГц (3,0 ГГц)
Память	ES2486dc-2142IT-128G: 128 ГБ (ECC DDR4)
	* Может быть расширена до 512 ГБ
	** всего слотов 16 шт.
	*** занято слотов 16 шт.
	ES2486dc-2142IT-96G: 96 ГБ (ECC DDR4)
	* Может быть расширена до 512 ГБ
	** всего слотов 16 шт.
	*** занято слотов 16 шт.
Дисковая подсистема
Число слотов	24
Слоты для жёстких дисков тип 1	24
Горячая замена дисков	Да
Поддержка 2,5" жестких дисков	Да
Интерфейс	SAS 6 Гбит/с, SAS 12 Гбит/с
Поддержка жестких дисков	до 15,36 ТБ
Интерфейс расширения	SAS (опционально)
Максимальная емкость хранилища	368,64 ТБ
Максимальная емкость решения	2608,64 ТБ
с учетом модулей расширения
Интерфейсы
Порты LAN 1 Гбит\с	6
Порты LAN 10 Гбит\с SFP+	8
Поддержка Jumbo-кадров	Да
Установка дополнительных сетевых карт	Да
Слоты расширения	4
Описание слотов расширения	2 слота PCIe Gen3 x8 на каждом контроллере
Порты USB 3.2 Gen1 (сзади)	4
Описание USB интерфейса	на каждом контроллере
Информация о системе

Индикатор STATUS	Да
Индикатор питания	Да
Индикаторы жестких дисков	Да
Кнопка питания	Да
Кнопка сброса	Да
Flash-память	4 ГБ
Физические характеристики
Съемный блок материнской платы	Да
Форм-фактор	Cтоечный
Высота в стойке	2U
Габариты, мм	88,3 × 483 × 545,1
Масса (нетто), кг	27,41
Масса (брутто), кг	32,83
Условия эксплуатации
Рабочий диапазон температур	0 — 40 °C
Относительная влажность	5 — 95%
Электропитание
Блок питания	Встроенный
Входное напряжение	90 — 264 В
Мощность	700 Вт
Резервный блок питания	В комплекте
Энергопотребление
Энергопотребление в работе	580 Вт
Уровень шума
Уровень шума в работе	61
Охлаждение
Тип охлаждения	Активное
Вентиляторы корпуса	3
Размер вентилятора корпуса	60 мм, 12 В
Комментарий	Блок вентиляторов с горячей заменой (3 х 60 мм, 16000 об/мин, 12 В) на каждом контроллере

Программное обеспечение СХД

Операционная система QES:

Файловая система: ZFS

Высокая доступность:

Автоматическое обнаружение аппаратных ошибок и отработка отказов

Автоматическое восстановление после сбоев

Обеспечение отказоустойчивости сетевых портов

Минимальное время простоя

MPIO для высокой доступности iSCSI

Агрегация каналов для балансировки нагрузки сети и отказоустойчивости

Поддерживаемые клиентские операционные системы:

Apple Mac OS 10 и выше

Linux и UNIX

Microsoft Windows 7, 8, 10

Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2, 2016

Управление энергопотреблением:

Wake-on-LAN (WoL)

Автоматическое включение после восстановления питания

Поддержка сетевых ИБП с управлением SNMP

Поддерживаемые браузеры:

Internet Explorer версии 7, 8 и выше

Mozilla Firefox версии 3 и выше

Apple Safari 3, 4 и выше

Google Chrome

Права доступа:

Пакетное создание учетных записей пользователей

Импорт/экспорт учетных записей пользователей

Управление пользовательскими квотами

Управление доступом пользователей на локальном уровне для CIFS/SMB и FTP

Язык интерфейса:

Русский, English, Chinese (Traditional & Simplified), Czech, Danish, Dutch, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Spanish, Swedish, Thai, Turkish

Интеграция с механизмом доменной аутентификации:

Microsoft Active Directory (AD)

Клиент LDAP

Доменные пользователи могут входить в систему через CIFS/SMB, NFP и FTP

Администрирование:

Многооконный и многозадачный интерфейс

Перемещаемые значки и персонализированный рабочий стол

Интеллектуальная панель инструментов

Автоматическое управление частотой вращения вентиляторов

SNMP v1, v2 и v3

Монитор ресурсов

Сетевая корзина для удаления файлов через Filestation, SMB и FTP

Фильтр по типу файла

Детальные журналы событий и подключений

Резервное копирование и восстановление системных настроек

Восстановление заводских параметров

Сеть:

TCP/IP двойной стек (IPv4 и IPv6)

Порты 10 Gigabit Ethernet с поддержкой Jumbo*-кадров (LACP, Load Balance, Failover, Round Robin)

Протоколы: CIFS/SMB v2/SMB v3, NFS v3/NFS v4, FTP, FTPS, TFTP, HTTP, HTTPS, SSH, iSCSI, SNMP, SMTP и SMSC

Обнаружение по протоколам Bonjour

Расширенные права доступа к папкам для CIFS/SMB, AFP, FTP

Общий доступ к файлам с компьютеров под управлением ОС Windows, Mac и Linux/UNIX

Списки управления доступом Windows

Безопасность:

Защита доступа к сети с автоматической блокировкой (SSH, Telnet, HTTP (S), FTP, CIFS/SMB)

Управление доступом на основе узла для общих папок (CIFS/SMB)

FTP-сервер:

FTP через SSL/TLS (явный)

Поддержка FXP

Управление дисковым пространством:

Контроль заполнения емкости

Поддерживаемые типы RAID: RAID 0, 1, 5, 6, 10, 50, 60, RAID TP, тройное зеркало

Увеличение емкости хранилища с использованием модулей расширения QNAP

Миграция данных на основе показателей SMART

Поиск неисправных блоков и проверка SMART

Глобальная горячая замена в пределах устройства

Моментальные снимки томов и LUN

Менеджер моментальных снимков

Клонирование снимков

Агент моментальных снимков для

SSD-кеш на чтение

Тонкие тома и LUN

Ограниченное времени на восстановление (TLER)

Контроль целостности данных на основе контрольной суммы

Квотирование общих папок

WORM

Расширения объема LUN без прерывания работы

Расширения объема пула без прерывания работы

Высвобождение неиспользуемого пространства

Экономичное хранение данных:

Дедупликация для общей папки/LUN

Сжатие данных в реальном времени для общей папки/LUN

Менеджер резервного хранения:

Резервное копирование данных с удаленного Rsync-сервера или NAS-сервера

Репликация моментальных снимков на уровне блоков (Snapsync)

Виртуализация:

VMware Ready

VMware VAAI

Сертифицировано для Windows 2012 R2/Windows 2016

Поддержка Microsoft ODX (передача данных разгрузки)

Citrix Ready

Плагин vSphere Client

Veeam Ready

Наименование артикула, доступного к заказу в КЦ Алекомп:

Артикул	Описание
ES2486dc-2142IT-96G	QNAP ENTERPRISE 2U/24bay dual controller 8C 1,9GhzCPU/96Gb(upto512Gb)/upto 136HDD with TL- R1620Sdc/SAS(2,5")/ 8xUSB3.2/4xExp.slot/6xGbE 8x10Gb(SFP+)/iSCSI/2xPS/5YW
